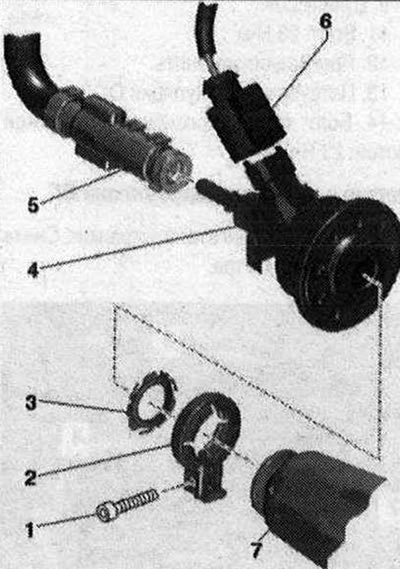

Форсунка для восстановителя -N474- 1. Болт: 5 Н·м; 2. Крепежный хомут; 3. Прокладка: заменить; 4. Форсунка для восстановителя -N474-; 5. Шланг: для восстановителя; для отсоединения нажать язычки разблокировки; 6. Эл. разъем; 7. Приемная труба

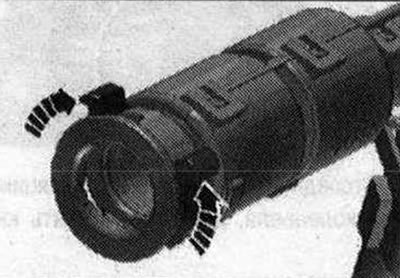

Отсоединить магистрали восстановителя
Для отсоединения магистралей восстановителей отжать язычки разблокировки -в направлении стрелки-.
Снятие форсунки для восстановителя -N474-

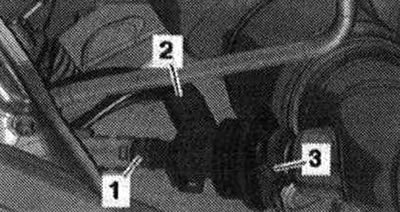

Подложить ветошь под местом отсоединения, чтобы собрать выходящий восстановитель. Отсоединить шланг -1 - на форсунке восстановителя -N474- нажав язычки разблокировки. Отсоединить эл. штекерное соединение -2-. Отсоединить хомут -3- и снять форсунку восстановителя -N474-.
Монтаж
Установка в обратном порядке, учитывать следующее. Заменить прокладку.

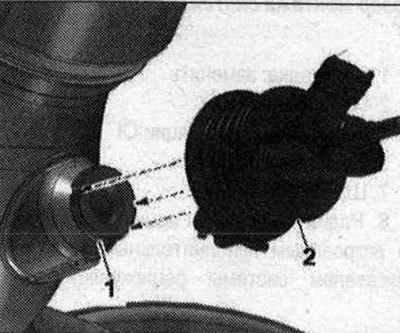

Монтажное положение: выступы в форсунке восстановителя -N474- -поз. 1- должны быть вставлены в соответствующие крепления в приемную трубу ОГ -2-.
