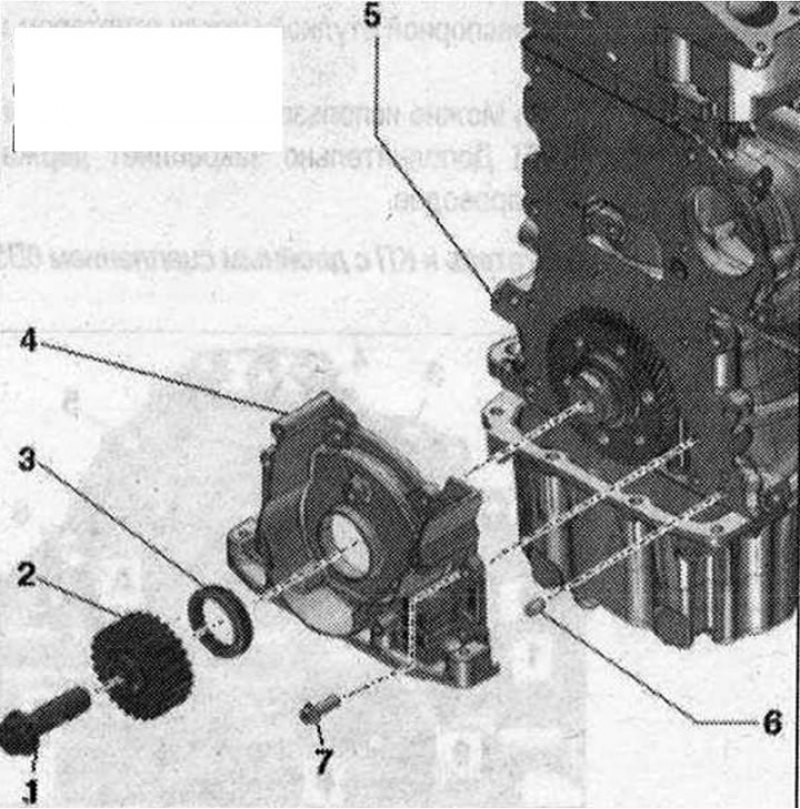

Уплотн. фланец со стороны ременного шкива 1/7. Болт; 2. Шкив зубчатого ремня коленвала: на прилегающих поверхностях между шкивом зубчатого ремня и коленвалом не должно быть масла; установка возможна только в одном положении; 3. Прокладка вала: для коленчатого вала со стороны ременных шкивов; не смазывать маслом; 4. Уплотн. фланец со стороны шкива: должен сидеть на установочных штифтах; 5. Блок цилиндров; 6. Установочный штифт: 2 шт.

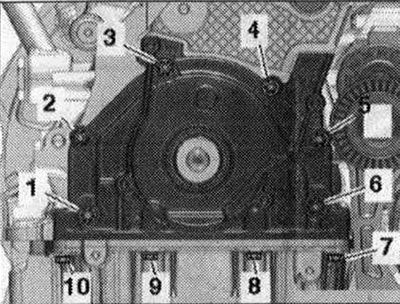

Уплотн. фланец со стороны шкива момент и последовательность затяжки
Затянуть болты в 3 этапа в показанной последовательности.
| Этап | Болты | Момент затяжки |
| 1 | -1...10- | вкрутить от руки до упора |
| 2 | -1...6- | перекрестно затянуть моментом 15 Н·м |
| 3 | -7...10- | 15 Н·м |

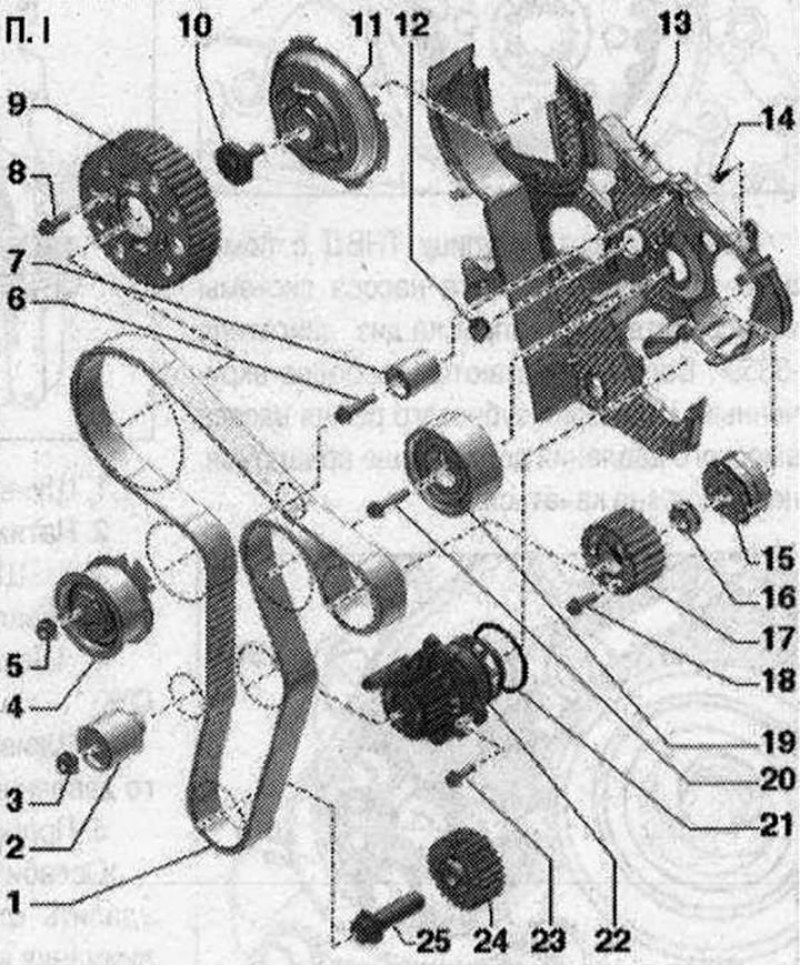

Привод зубчатым ремнём. I 1. Зубчатый ремень: перед снятием пометить направление хода мелом или фломастером; 2. Промежуточный ролик; 3. Гайка: 20 Н·м; 4. Натяжной ролик; 5. Гайка: 20 Н·м +45°; 6. Болт: 20 Н·м; 7. Промежуточный ролик; 8. Болт: 25 Н·м; 9. Шестерня зубчатого ремня распредвала; 10. Болт: откручивание и затяжка с контропорой -Т10051 100 Н·м; 11. Ступица распредвала; 12. Пробка; 13. Задняя защита зубчатого ремня; 14. Болт: 9 Н·м; 15. Ступица: насоса высокого давления; 16. Гайка; 17. Шкив зубчатого ремня насоса высокого давления; 18. Болт; 19. Промежуточный ролик; 20. Болт: заменить; 50 Н·м +90°; 21. Уплотн. кольцо: заменить; 22. Насос ОЖ; 23. Болт; 24. Шкив зубчатого ремня коленвала: на прилегающих поверхностях между шкивом зубчатого ремня и коленвалом не должно быть масла; установка возможна только в одном положении; 25. Болт: заменить; откручивание и затяжка с контропорой -3415-; резьбу и буртик дополнительно не смазывать; 120 Н·м + 90°

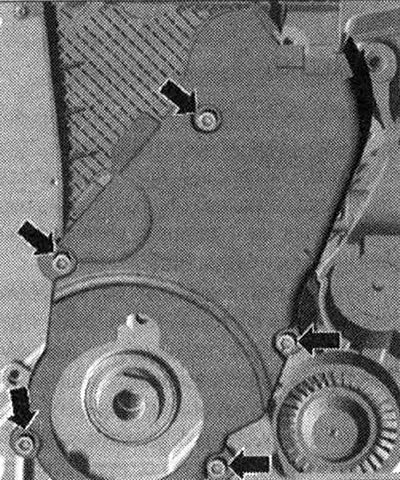

Нижний кожух зубчатого ремня момент затяжки
Затянуть болты -стрелки- моментом 9 Н·м.
