Автомобили с бензиновыми двигателями
Описание топливного фильтра для дизельного двигателя приведено в главе «Техническое обслуживание».
Снятие
Поднимите автомобиль и закрепите на подставках.

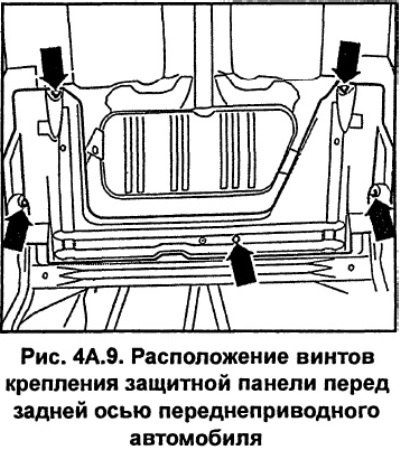

Переднеприводные автомобили. Отвинтите винты и снимите защитную панель, расположенную перед задней осью (см. рис. 4А.9).
Указание безопасности. Топливопровод, подающий топливо, находится под давлением. Перед отсоединением топливопровода снимите давление в топливной системе. Для этого ослабьте хомут крепления топливопровода, затем закройте место соединения ветошью и, соблюдая осторожность, снимите топливный шланг со штуцера. Для защиты глаз от попадания топлива используйте защитные очки. Избегайте попадания топлива на кожу. Пользуйтесь перчатками устойчивыми к воздействию топлива. Не используйте открытый огонь — опасность возгорания! Проверьте, что в непосредственной близости от рабочего места находится заряженный огнетушитель.
Для сбора вытекающего топлива установите под топливный фильтр соответствующий контейнер.

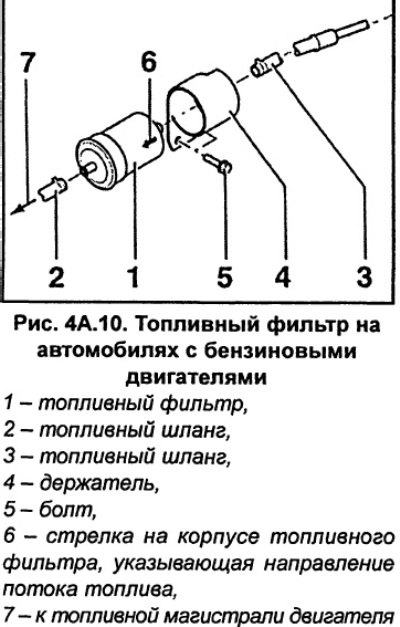

Снимите хомуты, крепящие топливные шланги 2 и 3 (рис. 4А.10), пользуясь, например, инструментом HAZET 4590.
Стяните шланги с топливного фильтра 1 (см. рис. 4А.10). При этом положите на места соединений плотную ветошь. Затем, осторожно стягивая шланги, уменьшите возможное давление. Фильтр до отказа заполнен горючим.
Отвинтите болт крепления держателя топливного фильтра.
Извлеките топливный фильтр из держателя.
Установка
Установите новый фильтр так, чтобы стрелка 6 (рис. 4А.10) на фильтре указывала направление потока от топливного бака к двигателю.
Привинтите держатель топливного фильтра.
Подсоедините к топливному фильтру топливные шланги и закрепите их хомутами.
Переднеприводные автомобили. Перед задней осью установите защитную панель и закрепите ее винтами (см. рис. 4А.9).
Совершите пробную поездку и проверьте герметичность топливной системы.

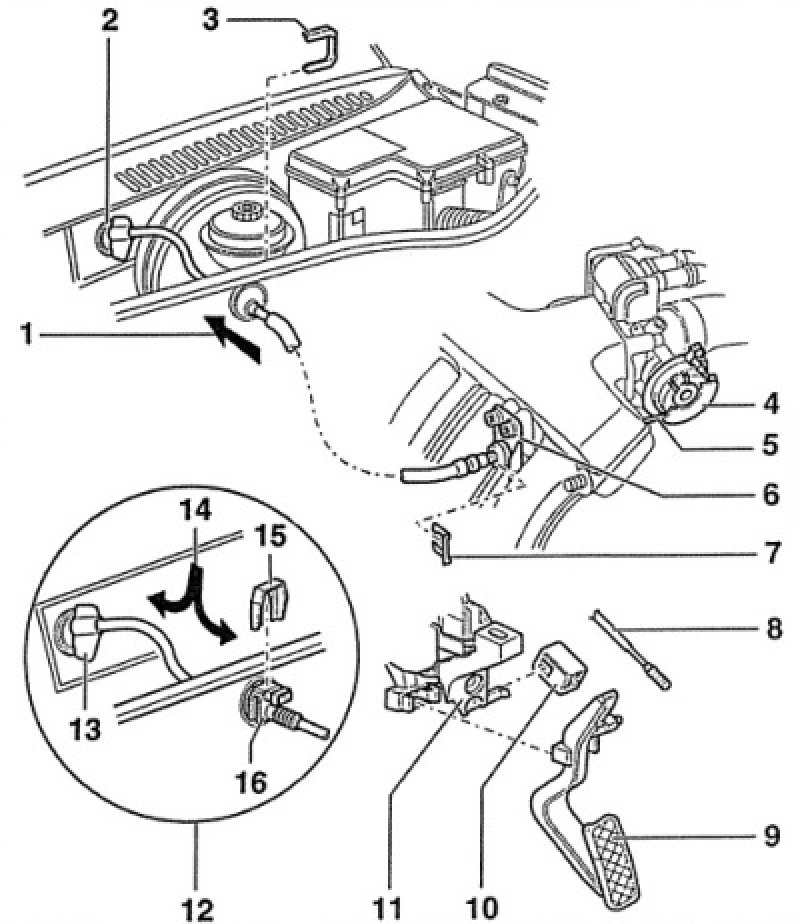

Рис. 4А.11. Трос акселератора и привод дроссельного узла: 1 - направление установки троса акселератора. Только на автомобилях с механической коробкой передач; 2 - крепление троса акселератора. При снятии повернуть на 90° против часовой стрелки; 3 - фиксатор; 4 - привод дроссельного узла; 5 - трос акселератора; 6 - упор троса акселератора; 7 - фиксатор; 8 - трос акселератора; 9 - педаль акселератора; 10 - упор педали акселератора; 11 - кронштейн педали на автомобилях с автоматической коробкой передач; 12 - крепление троса акселератора. При снятии повернуть на 90° против часовой стрелки; 13 - направление установки троса акселератора. Только на автомобилях с автоматической коробкой передач; 14 - фиксатор для выключателя Kick-down (принудительного включения пониженной передачи); 15 - выключатель Kick-down на автомобилях с автоматической коробкой передач
