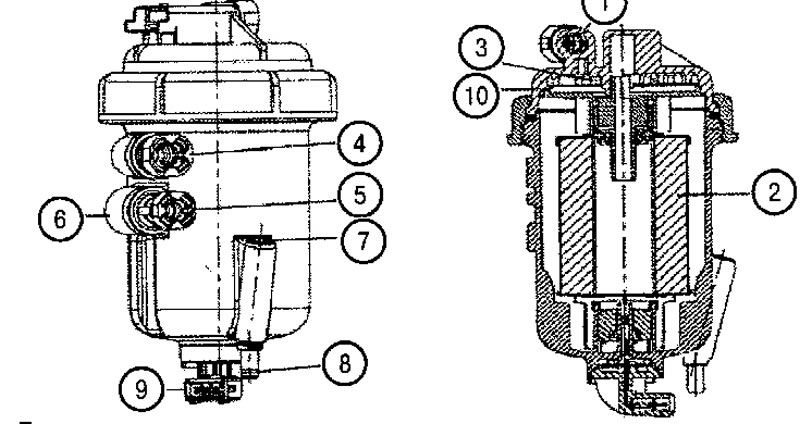

1. Подвод топлива 2. Фильтрующий элемент (с уплотнительным кольцом) 3. Датчик температуры 4. Выход топлива к системе впрыска 5. Выход топлива от регулирующего клапана к топливному баку 6. Регулирующий клапан 7. Винт включения слива воды 8. Выход воды 9. Электрический разъем датчика присутствия воды 10. Нагреватель топлива
Топливный фильтр располагается около задней стенки моторного отсека. Он состоит из пластикового корпуса, в который заключен синтетический фильтрующий элемент.
В верхней части фильтра установлен нагреватель топлива.
Снятие и установка топливного бака
См. бензиновый двигатель SOHC 1,4 л 8v, вместо отсоединения топливной магистрали и трубки системы поглощения паров бензина отсоедините трубки подачи и возврата дизельного топлива.
