Снятие передней части трубы дизельного топлива
Перед снятием выполните следующие действия:
- отсоедините отрицательную клемму АКБ;
- снимите воздушный фильтр;
- открутите крышку наливной горловины для того, чтобы снизить давление в системе подачи топлива.

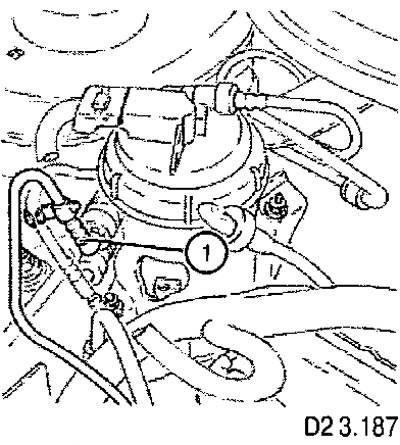

1. Отсоедините от топливного фильтра быстроразъемное соединение (1) передней части трубы подачи дизельного топлива.

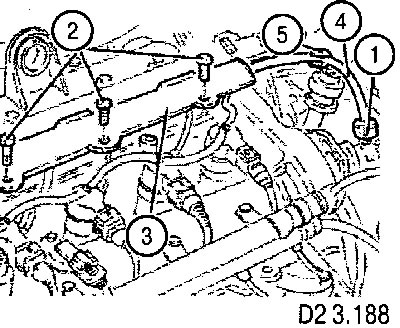

2. Отсоедините от ТНВД быстроразъемное соединение (1) передней части трубы подачи дизельного топлива
3. Открутите винты (2) и откройте направляющую трубопроводов (3).
4. Снимите переднюю часть трубы подачи топлива (4) с хомута (5) и извлеките ее.
Снятие задней части трубы подачи дизельного топлива
1. Отсоедините от средней части быстроразъемное соединение (1) задней части трубы подачи топлива.

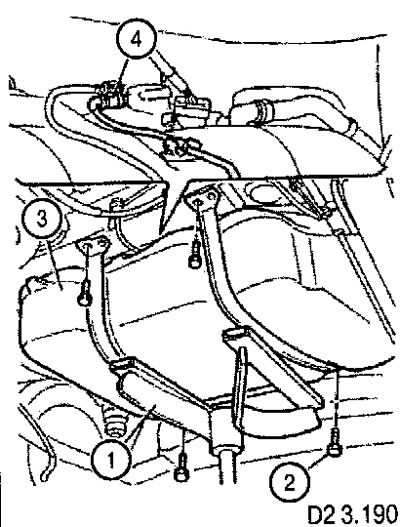

2. Расположите под топливным баком опору (1) и открутите винты (М8, 24 Нм) (2) крепления кронштейнов топливного бака.
3. Опустите топливный бак (3) по мере необходимости, отсоедините заднюю часть трубы подачи топлива (4) от насоса и извлеките ее.
Снятие передней части трубы возврата топлива
Перед снятием выполните следующие действия:
Материал заимствован у портала [autoinstruction.ru]
- отсоедините отрицательную клемму АКБ;
- снимите воздушный фильтр;
- открутите крышку наливной горловины для того, чтобы снизить давление в системе подачи топлива.
1. Отсоедините от топливного фильтра быстроразъемное соединение (1) передней части трубы возврата топлива.
2. Отсоедините от задней части трубы возврата топлива быстроразъемное соединение (2) передней части.
3. Отсоедините от топливного коллектора быстроразъемное соединение (1) передней части трубы возврата топлива.
4. Открутите винты (2) и откройте направляющую трубопроводов (3).
5. Снимите переднюю часть трубы возврата топлива (4) с хомута (5) и извлеките ее.
