Бензиновый двигатель

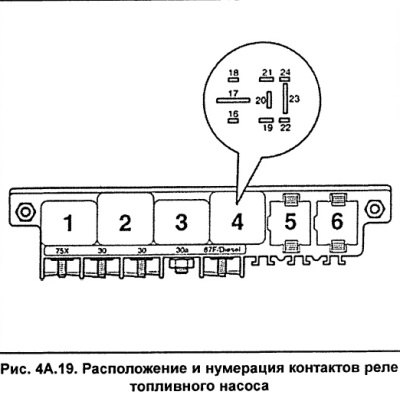

Реле топливного насоса находится в центральном блоке, расположенном под панелью приборов со стороны водителя. Место реле №4 (см. рис. 4А.19).
Извлеките предохранитель №28 (за-щищаеттопливный насос) из блока предохранителей, расположенного в левом торце панели приборов (см. рис. 4А.18).
Подсоедините светодиодный пробник к массе и одному из контактов предохранителя топливного насоса.
Для доступа к блоку реле снимите крышку в нижней части панели приборов со стороны водителя.
Включите стартер, при этом реле топливного насоса должно включаться со слышимым щелчком и должен загораться светодиодный пробник.
Если реле не включается, проверьте цепи управления реле.
Если реле включается, однако светодиодный пробник не горит, подсоедините пробник к другому контакту предохранителя.
Если светодиодный пробник снова не горит, проверьте целостность цепи между контактом 23 реле 4 (рис. 4А.20) и при обрыве цепи восстановите ее.

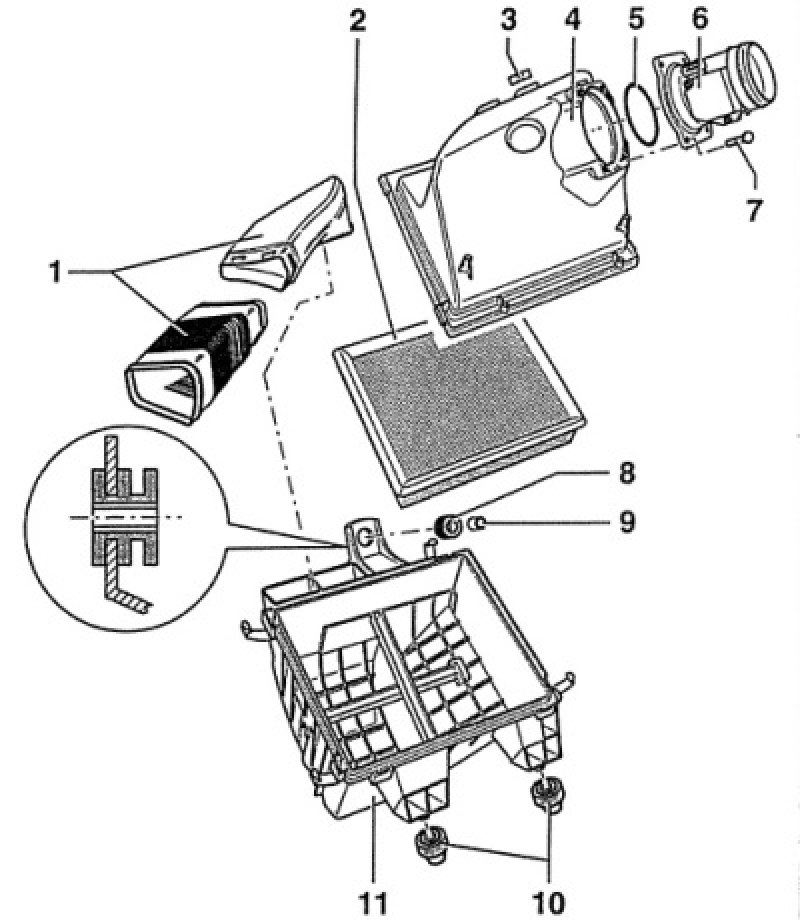

Рис. 4А.20. Воздушный фильтр: 1 - воздушные патрубки, 2 - фильтрующий элемент воздушного фильтра, 3 - зажим, 4 - крышка воздушного фильтра, 5 - уплотнительное кольцо, 6 - измеритель потока воздуха, 7 - болт, 10 Нм, 8 - резиновая втулка, 9 - дистанционная втулка, 10 - основание, 11 - корпус воздушного фильтра
Если электрическая цепь управления реле исправна, значит неисправно реле и его необходимо заменить.
Проверка подачи напряжения
Снимите реле топливного насоса 4 (рис. 19) из центрального блока реле.
Включите зажигание.
По очереди подсоедините вольтметр к следующим контактам цоколя реле:
- между контактом 19 (плюс от замка зажигания) и «массой»;
- между контактом 17 (плюс аккумуляторной батареи) и «массой».
Вольтметр должен показывать 12 В (напряжение аккумуляторной батареи). В противном случае восстановите соответствующие электрические цепи.
Проверка цепи управления
Подсоедините светодиодный пробник между контактами 16 (регулятора управления электродвигателя) и 17 (плюс) цоколя реле (рис. 4А.19).
Включите стартер, при этом пробник должен мигать. В противном случае повреждена цепь управления реле, и ее необходимо восстановить или заменить регулятора управления электродвигателя.
Установите предохранитель топливного насоса.
Установите крышку в нижней части панели приборов со стороны водителя.
