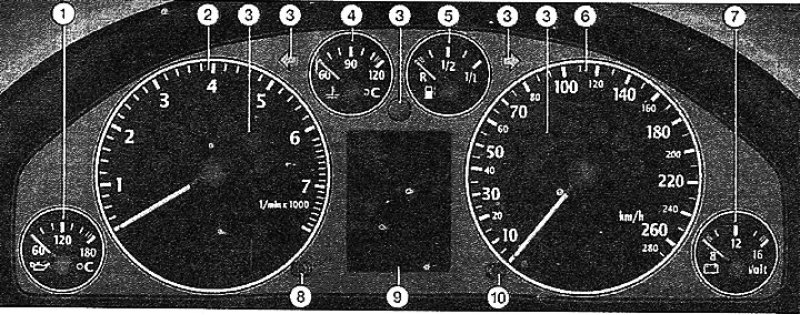

1 - указатель температуры моторного масла
2 - тахометр
3 - сигнальные лампочки
4 - указатель температуры охлаждающей жидкости
5 - указатель запаса топлива
6 - спидометр со счетчиком общего пробега. На спидометре находится дисплей, на который выводится суточный пробег, а также сообщения о техническом обслуживании автомобиля
7 - вольтметр
8 - кнопка настройки часов/кнопка системы диагностики неисправностей/кнопка подсветки индикации счетчика общего пробега
9 - дисплей, на котором отображаются:
- контрольные лампочки;
- температура наружного воздуха;
- положение рычага управления автоматической коробкой передач;
- информационные сообщения для водителя.
10 - кнопка сброса суточного пробега и интервалов технического обслуживания
Статья опубликована первоначально здесь autoinstruction.ru
Внимание! При включенном зажигании выполняется подсветка щитка приборов.
Тахометр
Красный диапазон шкалы соответствует диапазону максимальных оборотов, кратковременно допустимых для обкатанного и прогретого двигателя.
Рекомендуется уже на подходе стрелки к этому сектору шкалы переключиться на повышенную передачу или сбросить газ.
В период обкатки избегайте высокооборотных режимов.
Цифровые часы с индикацией даты
Часы находятся на тахометре и могут работать как радиоуправляемые кварцевые, так и как обычные кварцевые часы. Настройка часов выполняется с помощью кнопки. В режиме «радиоуправляемые кварцевые часы» на индикаторной панели появляется символ приема радиоинформации (радиобашня с расходящимися волнами). В данном режиме невозможна ручная настройка времени и даты. При отсутствии соответствующего радиосигнала в течение трех дней автоматически включается режим «кварцевые часы». При этом символ приема радиоинформации исчезает.
Установка времени
Для установки текущего часа потяните кнопку, пока не начнет мигать цифра индикации часа. Индикация часа изменяется поворотом кнопки влево/вправо.
Для установки минут потяните кнопку, пока не начнут мигать цифры индикации минут. Индикация минут изменяется поворотом кнопки влево/вправо.
Установка даты
Потяните кнопку несколько раз, пока не начнут мигать цифры индикации дня, месяца, года. Индикация дня, месяца или года изменяется поворотом кнопки влево/вправо.
Процесс установки времени/ даты завершен, если после отпускания кнопки цифры индикации времени/даты перестают мигать.
Указатель температуры моторного масла
Пока масло не прогрелось, не следует пытаться реализовать полную мощность двигателя. Если стрелка прибора, как исключение, зайдет в верхний диапазон шкалы, снизьте обороты двигателя. После этого стрелка должна возвратиться в нормальный рабочий диапазон. Если стрелка останется в диапазоне высокихтемператур, остановитесь, заглушите двигатель и проверьте уровень масла. Если уровень в норме, а после запуска двигателя сигнальная лампа давления масла не мигает, то можно, избегая высоких оборотов двигателя, доехать до ближайшей мастерской.
Температура охлаждающей жидкости
Указатель работает при включенном зажигании.
Избегайте повышенных оборотов и нагрузок на двигатель, пока стрелка находится в левой части шкалы!
Рабочая температура
При нормальном режиме движения и температуры охлаждающей жидкости стрелка должна колебаться в пределах средней части шкалы.
При значительной нагрузке на двигатель и высокой температуре наружного воздуха стрелка может находиться в правой части шкалы. Это не должно стать поводом для тревоги, пока не начнет мигать сигнальная лампа системы охлаждения.
Мигание сигнальной лампы температуры/уровня охлаждающей жидкости во время движения свидетельствует о падении уровня охлаждающей жидкости или ее перегреве.
Остановитесь, заглушите двигатель и установите причину неисправности.
Указатель запаса топлива
Указатель работает при включенном зажигании.
Вместимость топливного бака составляет 70 литров.
Если стрелка дошла до шкалы резерва, это значит, что в баке осталось 9 литров топлива.
Загорание символа бензоколонки на приборной доске напоминает о необходимости заправки. Никогда не вырабатывайте топливо до полного опустошения бака.

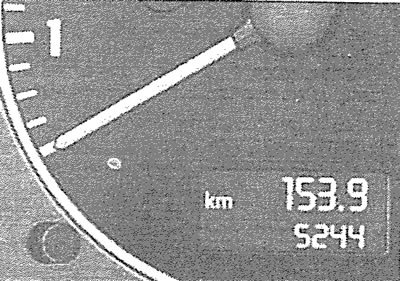

Спидометр
Спидометр оснащен цифровым счетчиком общего и суточного пробега, а также дисплеем, на который выводится информация о сроках технического обслуживания автомобиля.
Верхний счетчик регистрирует общий пробег, а нижний - пробег с момента сброса.
Точность отсчета пробега составляет 100 м.
Для сброса суточного пробега и обнуления счетчика нажмите на кнопку сброса.

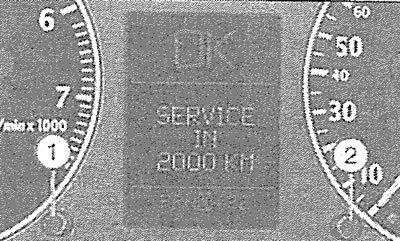

Информация о сроках технического обслуживания
После включения зажигания и кратковременного нажатия на кнопку 1 на дисплей на щитке приборов выводится сообщение о количестве километров до очередного технического обслуживания.
При наступлении срока очередной технического обслуживания после запуска двигателя на дисплей выводится сообщение «SERVICE IN 2000 КМ» или «SERVICE!» Спустя примерно 5 секунд дисплей переключается в обычный режим индикации.
После выполнения технического обслуживания или замены масла в мастерской выполняется ввод новых сведений о следующих сроках технического обслуживания. Последовательность действий при этом следующая:
- 1. Выключите зажигание.
- 2. Нажмите кнопку 2 и, удерживая её нажатой, включите зажигание. На дисплее появится сообщение «SERVICE!».
- 3. Нажимайте кнопку 1 до исчезновения сообщения «SERVICE!».
При отсоединении аккумулятора сведения о сроках технического обслуживания сохраняются.
При обнаружении системой самодиагностики неисправностей на дисплее вместо показания пробега появляется надпись «dEF». В этом случае следует обратиться в мастерскую.
Вольтметр
Вольтметр отображает напряжение в бортовой сети.
Нормальное значение напряжения находится в пределах 12-16 В. В случае падения напряжения при работающем двигателе ниже 12 В, проверьте генератор и аккумулятор. Во время запуска двигателя напряжение может снизиться до 8 В.
Система самодиагностики
При включенном зажигании, а также во время движения система самодиагностики непрерывно контролирует функционирование и техническое состояние определенных систем автомобиля.
О появлении неисправностей и необходимости выполнения ремонтно-профилактических работ система оповещает водителя звуковым сигналом, сопровождая его загоранием сигнальных лампочек на щитке приборов. Приоритетность обнаруженной неисправности сигнализируется цветом сигнальных лампочек, который может быть красным (1-аястепеньприоритетности)или желтым. Кроме того, на дисплее для водителя могут выводиться текстовые сообщения. В систему самодиагностики включенотакже оповещение водителя о превышении заданного ограничения скоростного режима.
Если автомобиль на заводе-изготовителе комплектуется радиоаппаратурой, то на дисплей может выводиться информация о её функционировании.
Предупредительные сигналы красного цвета на дисплее (1-я степень приоритетности):
- неисправность тормозной системы
- падение уровня охлаждающей жидкости или перегрев двигателя
- падение давления моторного масла
Загорание сигнальной лампочки с мигающим символом красного цвета сопровождается трехкратным акустическим сигналом. В этом случае следует незамедлительно остановиться, заглушить двигатель, проверить систему, в которой обнаружена неисправность, и устранить её, возможно, обратившись в мастерскую или вызвав эвакуатор.
При обнаружении сразу нескольких дефектов с первой степенью приоритета соответствующие символы загораются на дисплее последовательно с продолжительностью индикации 2 секунды. Мигание символов продолжается до устранения неисправности.
Желтые символы (2-я степень приоритетности):
- в топливном баке остался лишь резервный запас
- износ тормозных колодок
- необходимость проверки уровня моторного масла
- неисправность датчика уровня моторного масла
- неисправность корректора угла наклона фар
Появление на дисплее символа желтого цвета сопровождается однократным звуковым сигналом. При обнаружении сразу нескольких дефектов соответствующие символы загораются на дисплее последовательно с продолжительностью индикации 2 секунды. Мигание символов продолжается до устранения неисправности.
