Снятие
1. Снимите блок подрулевых выключателей.
2. Отсоедините штекер считывающей катушки иммобилайзера и штекер 1 замка зажигания (см. иллюстрацию).
4.0. Обозначение клемм на замке зажигания:
15 - клемма 15
30 - клемма 30
50 - клемма 50
50b - клемма 50b
75 - клемма 75
86s - клемма 86s
Р - положение парковки
3. Удалите защитный лак с головок обоих болтов крепления замка зажигания (см. стрелки на иллюстрации 4.2).
(Источник расположен на веб-ресурсе: autoinstruction)
4. Ослабьте затяжку болтов крепления замка зажигания, а затем аккуратно извлеките замок из корпуса 2 на рулевой колонке (см. иллюстрацию 4.2).

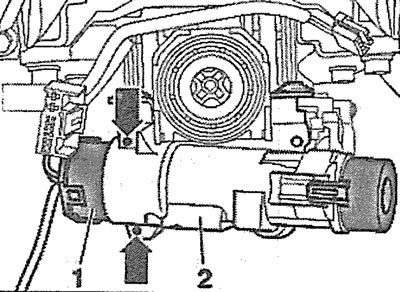

4.2. Отсоедините штекер считывающей катушки иммобилайзера и штекер 1 замка зажигания
Установка
Установка замка зажигания производится в последовательности, обратной снятию.
Внимание! При установке следите за тем, чтобы замок зажигания и выключатель замка находились в одном положении, например, в положении «Зажигание вкл.».
