Топливоподкачивающий/топливный насос — снятие и установка (Audi A6 C5 Allroad)

  • Главная
  • Ауди
  • А6
  • C5 Allroad (1999-2005)
  • Двигатель и системы
  • Система питания
  • Топливоподкачивающий/топливный насо…
0
Оглавление: Снятие ↓ Установка ↓
Внимание! Порядок действий дан на примере автомобилей с дизельным двигателем.


Снятие



1. Отберите из бака все имеющееся топливо, если оно не было выработано. В мастерских для этого используют специальное приспособление для откачки топлива VAS 5190 (см. иллюстрацию 3.1).

2. Снимите заднее сиденье.

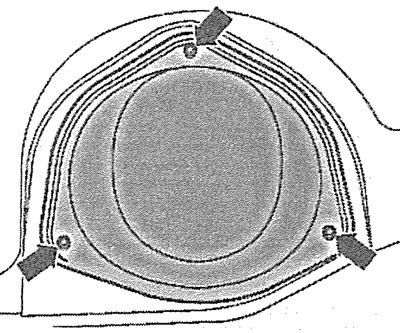

3. Вывинтите болты (см. стрелки на иллюстрации) крепления крышки на днище, которой закрыт топливоподкачивающий насос с датчиком указателя запаса топлива.

4.3. Вывинтите болты (см. стрелки) крепления…

4.3. Вывинтите болты (см. стрелки) крепления крышки на днище, которой закрыт топливоподкачивающий насос с датчиком указателя запаса топлива

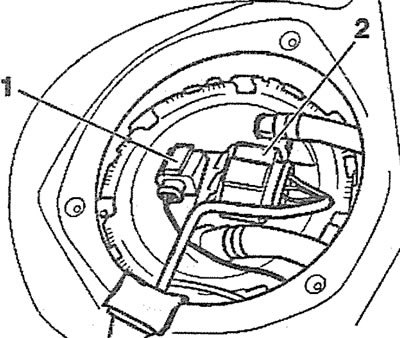

4. Отсоедините штекеры 1 и 2 от крышки топливоподкачивающего насоса (см. иллюстрацию).

4.4. Отсоедините штекеры 1 и 2 от крышки…

4.4. Отсоедините штекеры 1 и 2 от крышки топливоподкачивающего насоса

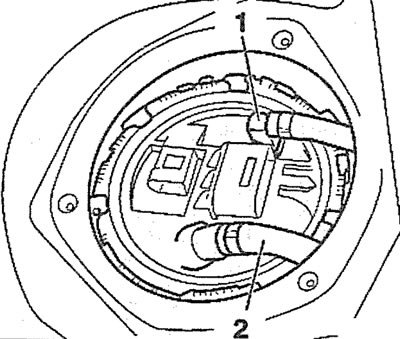

5. Отсоедините подающий 2 и возвратный 1 топливопроводы от крышки топливоподкачивающего насоса (см. иллюстрацию).

4.5. Отсоедините подающий 2 и возвратный 1…

4.5. Отсоедините подающий 2 и возвратный 1 топливопроводы от крышки топливоподкачивающего насоса


6. Автомобили со стояночным отопителем. Отсоедините топливопровод стояночного отопителя.

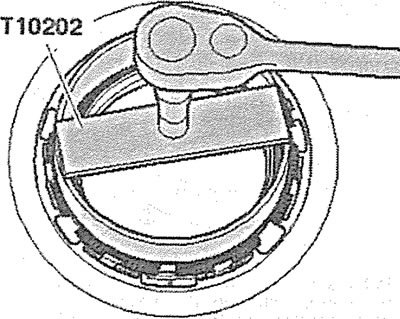

7. Отвинтите кольцевую гайку, воспользовавшись специальным ключом, каталожный номер которого Т10202 (см. иллюстрацию).

4.7. Отвинтите кольцевую гайку, воспользовавшись…

4.7. Отвинтите кольцевую гайку, воспользовавшись специальным ключом, каталожный номер которого Т10202

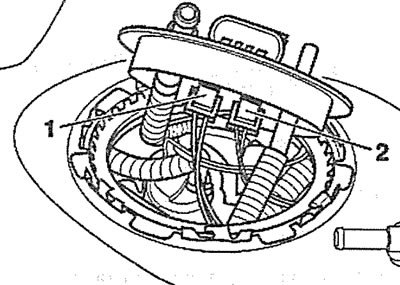

8. Извлеките крышку топливоподкачивающего насоса вместе с уплотнительной прокладкой из отверстия в топливном баке, а затем отсоедините штекеры 1 и 2 на нижней стороне крышки (см. иллюстрацию).



4.8. Отсоедините штекеры 1 и 2 на нижней стороне…

4.8. Отсоедините штекеры 1 и 2 на нижней стороне крышки топливоподкачивающего насоса

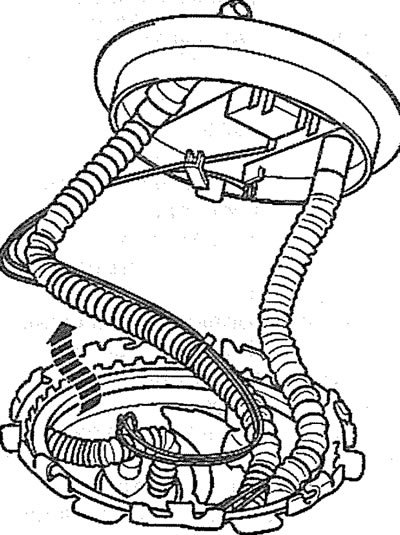

9. Подайте крышку насоса с подсоединенными к ней топливопроводами вверх (см. стрелку на иллюстрации).

4.9. Подайте крышку насоса с подсоединенными к…

4.9. Подайте крышку насоса с подсоединенными к ней топливопроводами вверх (см. стрелку)

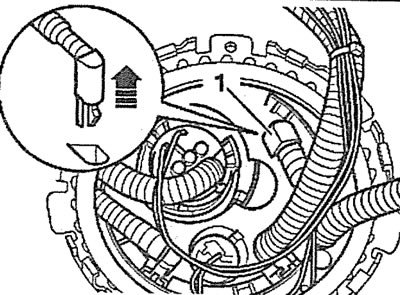

10. Просуньте руку в отверстие топливного бака и отсоедините держатель! возвратного топливопровода внутри бака (см. стрелку на иллюстрации).

4.10. Просуньте руку в отверстие топливного бака…

4.10. Просуньте руку в отверстие топливного бака и отсоедините держатель 1 возвратного топливопровода внутри бака (см. стрелку)

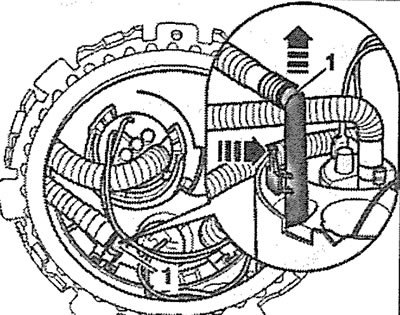

11. Просуньте руку в отверстие топливного бака и отсоедините направляющую трубку 1 топливопровода (см. стрелки на иллюстрации)и извлеките топливопровод.

4.11. Просуньте руку в отверстие топливного бака…

4.11. Просуньте руку в отверстие топливного бака и отсоедините направляющую трубку 1 топливопровода (см.стрелки)

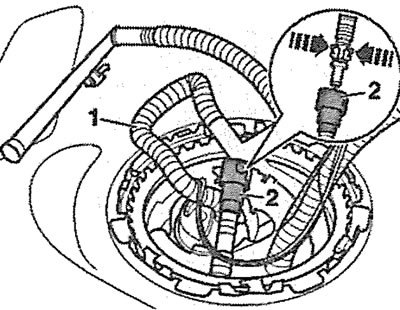

12. Аккуратно нажмите на поводки (см. стрелки на иллюстрации) тройника 2 и отсоедините топливопровод 1 от тройника.

4.12. Аккуратно нажмите на поводки (см. стрелки)…

4.12. Аккуратно нажмите на поводки (см. стрелки) тройника 2 и отсоедините топливопровод 1 от тройника

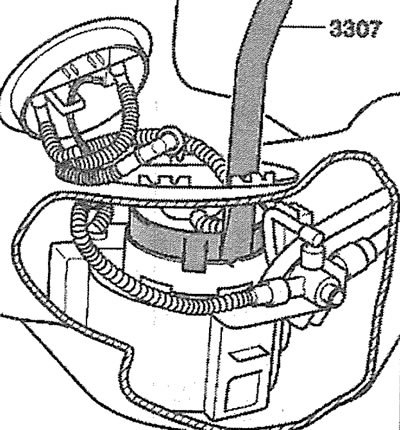

13. Поверните топливоподкачивающий насос в баке специальным ключом, например, ключом 3307, примерно на 15° до упора влево, высвободив его таким образом из штыкового зажима (см. иллюстрацию).

4.13. Поверните топливоподкачивающий насос в баке…

4.13. Поверните топливоподкачивающий насос в баке специальным ключом 3307 примерно на 15’до упора влево, высвободив его таким образом из штыкового зажима

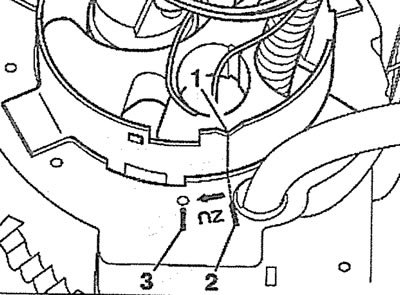

14. Убедитесь, что выемка 1 на корпусе насоса установлена напротив метки 2, и аккуратно снимите топливоподкачивающий насос (см. иллюстрацию).

4.14. Убедитесь, что выемка 1 на корпусе насоса…

4.14. Убедитесь, что выемка 1 на корпусе насоса установлена напротив метки 2

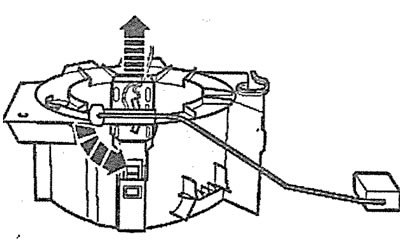

15. Извлеките датчик указателя запаса топлива (см. стрелки на иллюстрации).

4.15. Извлеките датчик указателя запаса топлива…

4.15. Извлеките датчик указателя запаса топлива (см. стрелки)


Установка



Установка топливоподкачивающего/топливного насоса производится в последовательности, обратной снятию.

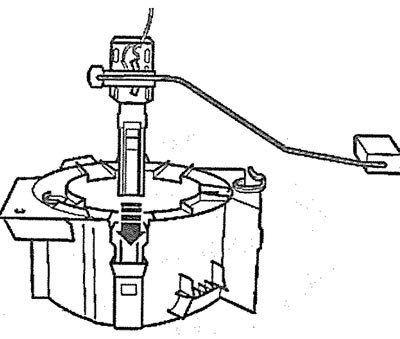

16. Установите датчик указателя запаса топлива на его посадочное место и аккуратно надавите на датчик до щелчка фиксатора (см. стрелку на иллюстрации).

4.16. Установите датчик указателя запаса топлива…

4.16. Установите датчик указателя запаса топлива на его посадочное место и аккуратно надавите на датчик до щелчка фиксатора (см. стрелку)




17. Установите топливоподкачивающий насос на место так, чтобы выемка 1 на корпусе насоса совпала с меткой 3 (см. иллюстрацию 4.14). Затем поверните топливоподкачивающий насос с помощью ключа 3307 до упора вправо, чтобы выемка 1 установилась напротив метки 2 (см. иллюстрацию 4.14).

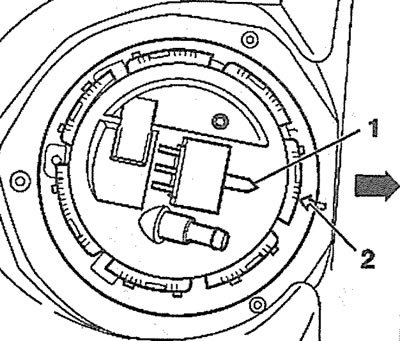

18. Убедитесь, что указатель 1 на крышке топливоподкачивающего насоса находится напротив метки 2 на топливном баке (см. иллюстрацию).

4.18. Убедитесь, что указатель 1 на крышке…

4.18. Убедитесь, что указатель 1 на крышке топливоподкачивающего насоса находится напротив метки 2 на топливном баке
