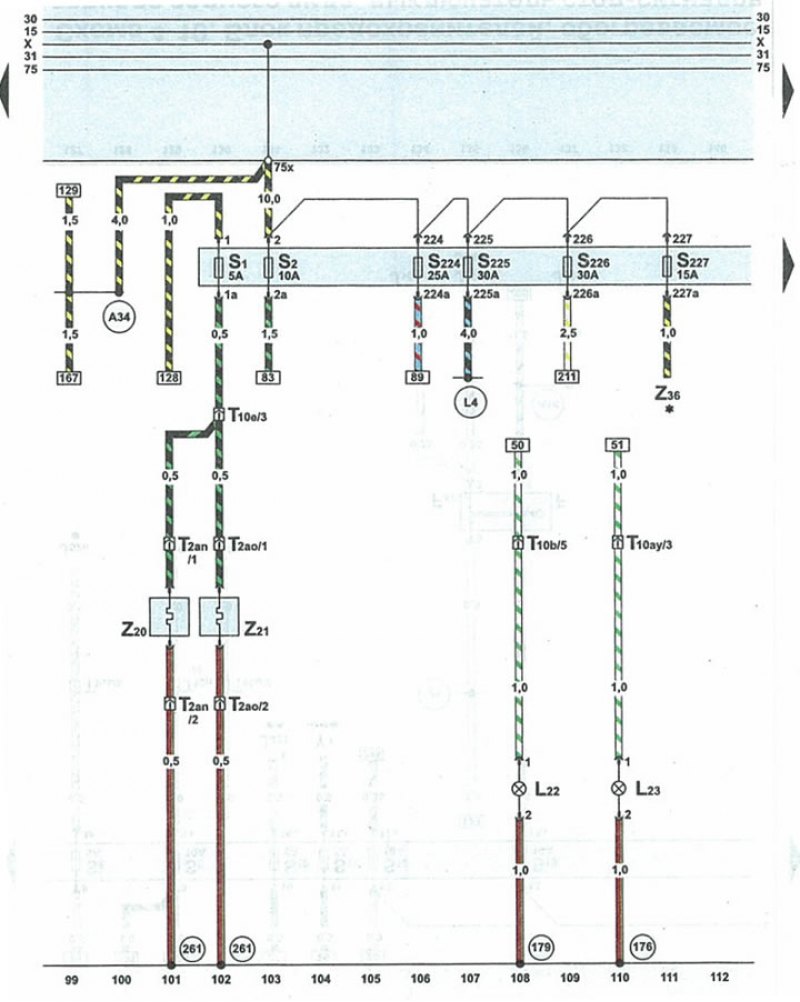

Схема 4-8. Предохранители, обогреваемые жиклеры, противотуманные фары
| L22 | лампочка левой противотуманной фары |
| L23 | лампочка правой противотуманной фары |
| 51 | предохранитель |
| 52 | предохранитель |
| 5224 | предохранитель 24 |
| 5225 | предохранитель 25 |
| 5226 | предохранитель 26 |
| 5227 | предохранитель 27 |
| Т2an | 2-контактный штекер левого жиклера |
| Т2ао | 2-контактный штекер правого жиклера |
| Т10b | 10-контактный штекер красного цвета на передней стойке слева |
| Т10е | 10-контактный штекер лилового цвета на передней стойке слева |
| Т10ау | 10-контактный штекер розового цвета на передней стойке справа |
| Z20 | обогреватель левого жиклера |
| Z21 | обогреватель правого жиклера |
| Z21 | обогреватель рулевого колеса |
| 176 | соединение с «массой» (-) в жгуте проводов правой фары |
| 179 | соединение с «массой» (-) в жгуте проводов левой фары |
| 261 | соединение с «массой» (-) в жгуте проводов обогреваемого жиклера |
| А34 | провод клеммы 75х в жгуте проводов на панели приборов |
| L4 | провод клеммы 75al в жгуте проводов кондиционера |
| * | автомобили с подогревом рулевого колеса |
