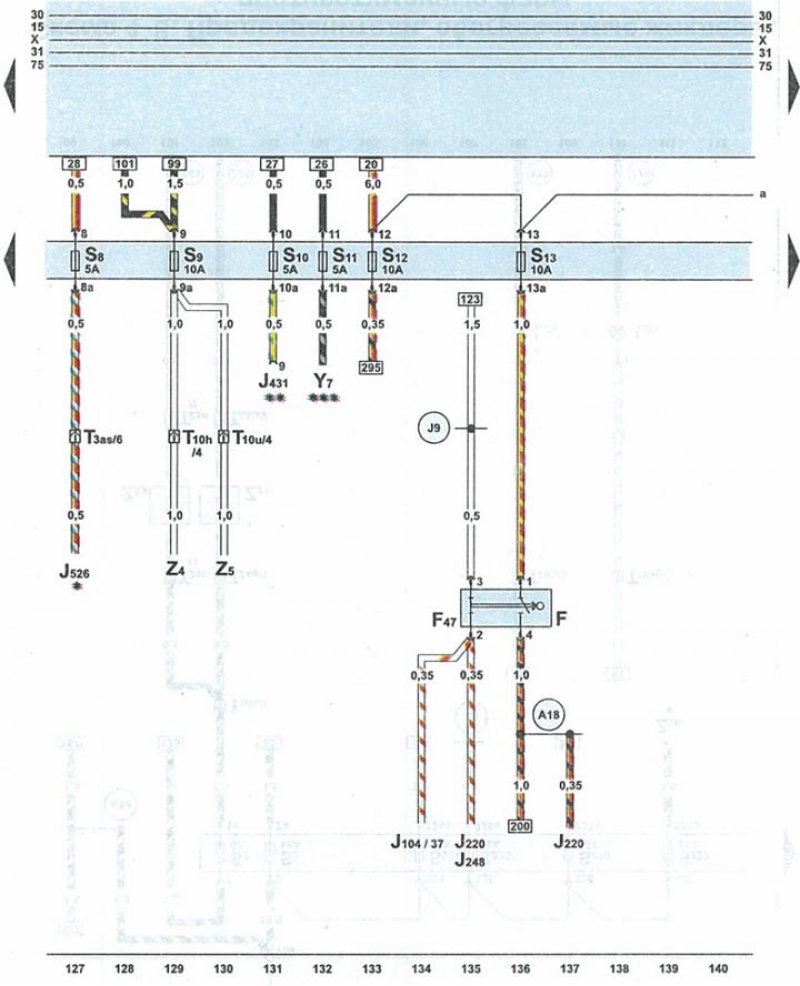

Схема 4-10. Блок предохранителей, обогреваемое зеркало заднего вида, выключатель стоп-сигналов
| F | выключатель стоп-сигналов |
| F47 | датчик на педали тормоза у автомобилей с дизельным двигателем с непосредственным впрыском топлива (GRA) |
| J217 | блок управления автоматической коробкой передач |
| J220 | блок управления бензиновым двигателем с системой впрыска Motronic |
| J248 | блок управления дизельным двигателем |
| J431 | регулятор наклона фар |
| J526 | блок управления приборами телеметрии, телефон |
| 58 | предохранитель |
| 59 | предохранитель |
| S10 | предохранитель |
| 512 | предохранитель |
| 513 | предохранитель |
| T3as | 3-контактный штекер синего цвета на передней стойке слева |
| T10h | 10-контактный штекер черного цвета на передней стойке слева |
| Т10u | 10-контактный штекер черного цвета на передней стойке справа |
| Y7 | внутреннее зеркало заднего вида с автоматической регулировкой от ослепления |
| Z4 | обогреваемое наружное зеркало заднего вида на водительской стороне |
| Z5 | обогреваемое наружное зеркало заднего вида на пассажирской стороне |
| J9 | провод 1 (клемма 15а) в жгуте проводов ABS |
| * | автомобили с телефоном и Telematik |
| ** | автомобили с автоматическим регулятором наклона фар |
| *** | автомобили с внутренним зеркалом с автоматической регулировкой от ослепления |
