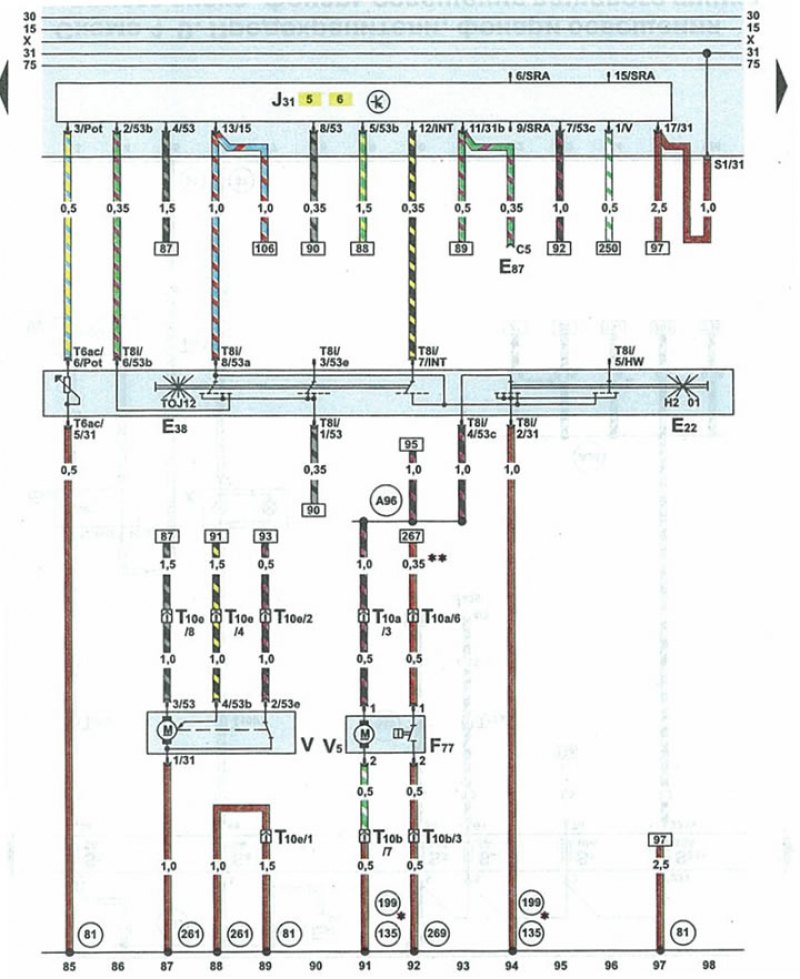

Схема 4-7. Очиститель и омыватель стекол
| Е22 | выключатель интервального режима очистителя стекла |
| Е38 | регулятор интервального режима стеклоочистителя |
| Е87 | блок выключателей отопителя/кондиционера |
| F77 | датчик сигнальной лампочки уровня моющей жидкости в бачке |
| J31 | реле интервального режима очистителя и омывателя стекла |
| Тбас | 6-контактный штекер коричневого цвета регулятора интервального режима очистителя стекла |
| T8i | 8-контактный штекер выключателя очистителя стекла |
| Т10а | 10-контактный штекер розового цвета на передней стойке слева |
| Т10b | 10-контактный штекер красного цвета на передней стойке слева |
| Т10е | 10-контактный штекер лилового цвета на передней стойке слева |
| V | электродвигатель очистителя стекла |
| V5 | насос омывателя стекла |
| 81 | соединение с «массой» (-) 1 в жгуте проводов на панели приборов |
| 135 | соединение с «массой»(-) 2 в жгуте проводов на панели приборов |
| 199 | соединение с «массой»(-) 3 в жгуте проводов на панели приборов |
| 261 | соединение с«массой» (-) в жгуте проводов обогреваемого жиклера |
| 269 | соединение 1 датчика с «массой» (-) в жгуте проводов панели приборов |
| А96 | провод клеммы 53с в жгуте проводов панели приборов |
| * | как для автомобилей с механической, так и с автоматической коробкой передач |
| ** | автомобили с бортовым компьютером |
