Схема 21. Противотуманные фары (
Ford Fusion Mk1
)
Главная
Форд
Фьюжн
Mk1 (2002-2012)
Электрооборудование
Электрические схемы
Схема 21. Противотуманные фары
0

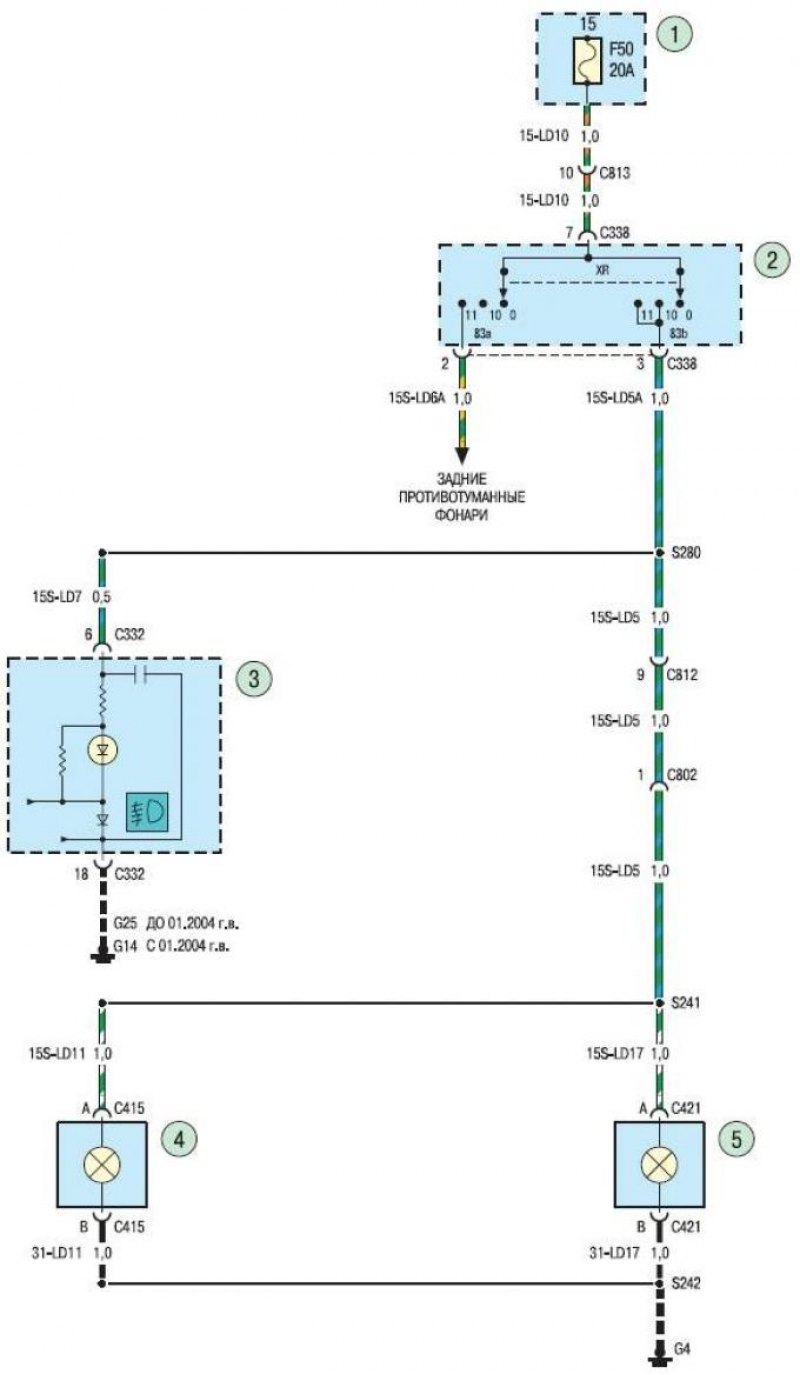

Схема 21. Противотуманные фары
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок переключателя наружного освещения; 3 - комбинация приборов; 4 - левая противотуманная фара; 5 - правая противотуманная фара
