Снятие
Каждую из секций выхлопной системы можно снять отдельно от остальных.

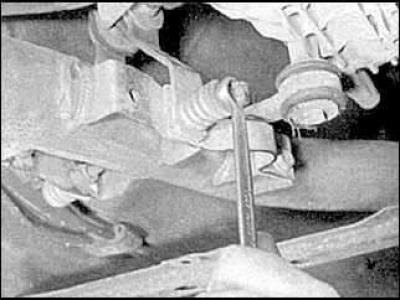

Крепление приемной трубы выхлопной системы

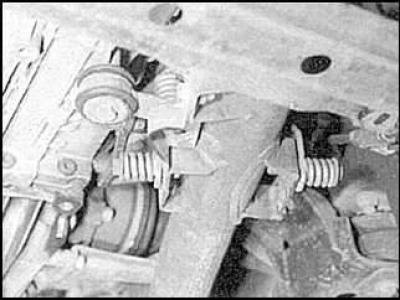

Приемная труба (включая каталитический конвертер на моделях с двигателем 1Z и AHU)

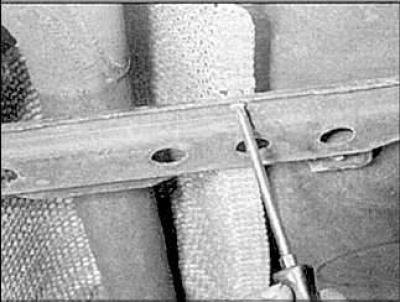

1. Снимите защитный щиток снизу двигателя и поперечину сзади коробки передач.

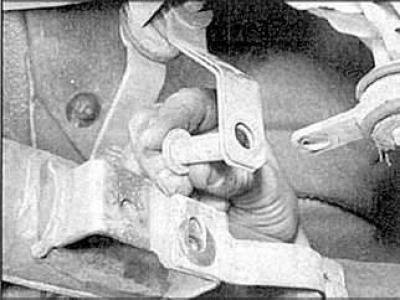

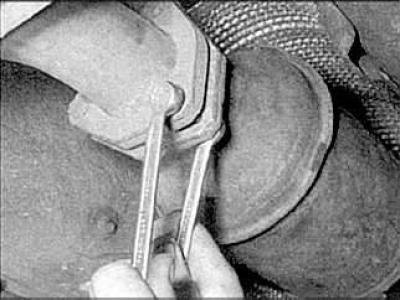

2. Открутите крепежные болты и элементы крепления.
3. Открутите крепежные гайки и отсоедините трубу от выпускного коллектора.

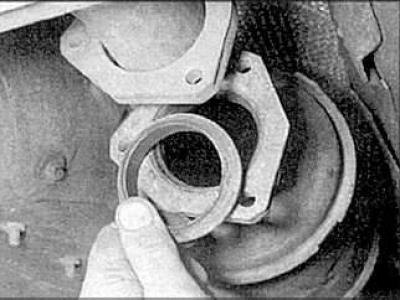

4. Открутите крепежные болты и снимите приемную трубу.
Каталитический конвертер (кроме моделей с двигателем 1Z и AHU)
5. Отсоедините приемную трубу от каталитического конвертера.

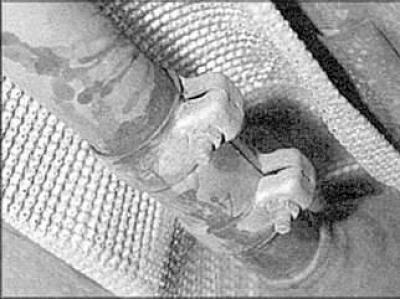

6. Открутите крепежные болты и снимите каталитический конвертер.
Промежуточная труба
7. Открутите крепежные болты и отсоедините трубу от каталитического конвертера и глушителя.

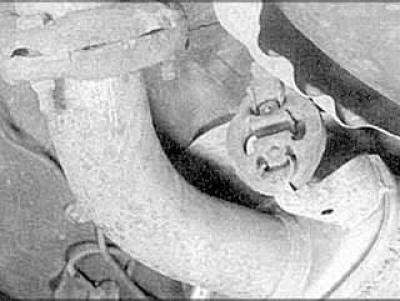

8. Снимите промежуточную трубу.
Выхлопная труба и глушитель
9. Открутите крепежные болты и промежуточную трубу.

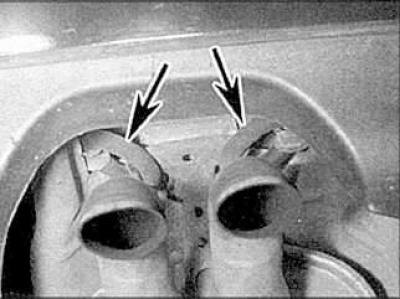

10. Снимите глушитель и трубу с креплений.
Теплозащитные экраны
11. Для снятия экранов необходимо открутить крепежные винты.
Установка
Установка проводится в обратном порядке снятия.
