Устройство, снятие и установка турбокомпрессора (Audi A6 C4)

  • Главная
  • Ауди
  • А6
  • C4 (1994-1997)
  • Капремонт двигателей
  • Выхлопная система
  • Устройство, снятие и установка турб…
0
Оглавление: Снятие ↓ Установка ↓
Турбокомпрессор установлен на выпускном коллекторе и включает в себя перепускной клапан и вакуумную диафрагму. Турбокомпрессор использует масляную смазку.

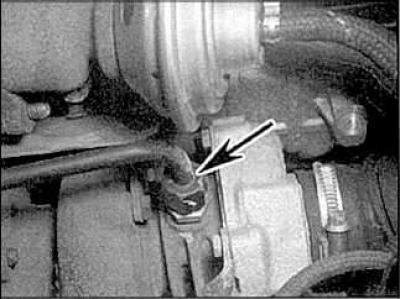

Трубка подачи масла (двигатель 1Z)



Снятие

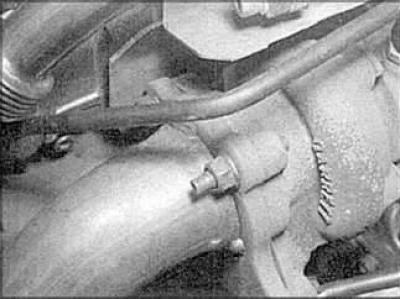

Снятие



1. Снимите защитный щиток снизу двигательного отсека.

Снятие

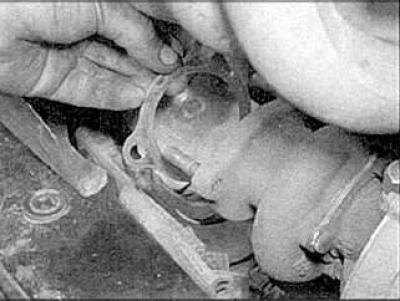

2. Открутите крепежные гайки и отсоедините…


2. Открутите крепежные гайки и отсоедините приемную трубу выхлопной системы.

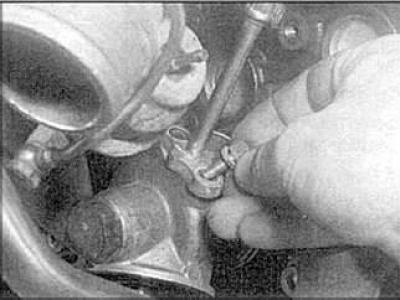

3. Снимите трубку подачи масла турбокомпрессора…


3. Снимите трубку подачи масла турбокомпрессора (двигатель ААТ).

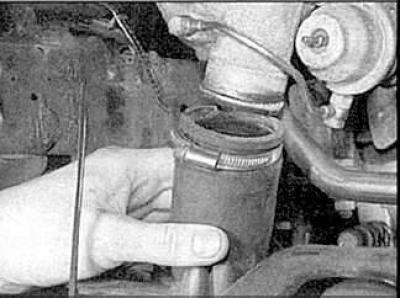

4. Отсоедините воздушный шланг от…


4. Отсоедините воздушный шланг от турбокомпрессора (двигатель ААТ).

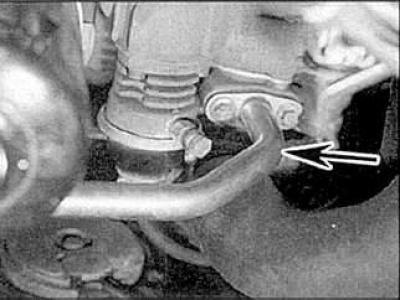

5. Отсоедините трубку обратного трубопровода…


5. Отсоедините трубку обратного трубопровода (двигатель ААТ).

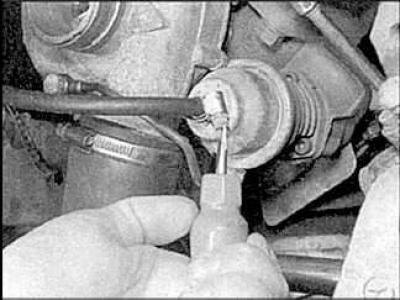

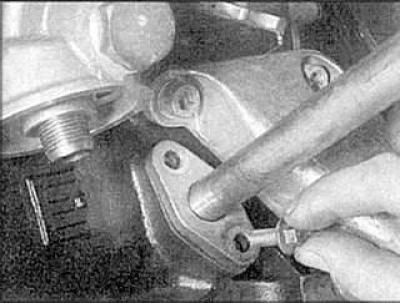

6. Cнимите трубку обратного трубопровода с…


6. Cнимите трубку обратного трубопровода с двигателя.



6. Cнимите трубку обратного трубопровода с…

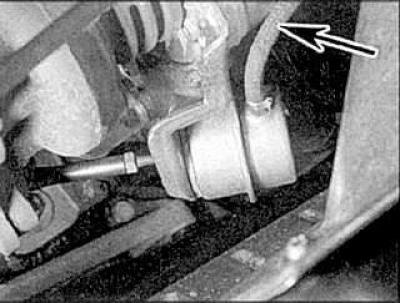

7. Отсоедините вакуумный шланг от клапана…


7. Отсоедините вакуумный шланг от клапана турбокомпрессора (на рис. слева – двигатель ААТ, справа – 1Z).

6. Открутите крепежные гайки и снимите турбокомпрессор.

Установка



Установка проводится в обратном порядке снятия.
