Внимание: Не пользуйтесь вблизи рабочего места открытым огнем, не курите и не держите каких–либо сильно разогретых предметов. Имеется опасность несчастного случая! Держите наготове огнетушитель.
Предупреждение! Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты.
Внимание: Топливная система находится под давлением. При вскрытии системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь защитными очками.
Условия проверки: Аккумуляторная батарея должна быть полностью заряжена, напряжение не должно быть менее 11.5 В.
Проверка подачи напряжения
1. Проверьте предохранитель № 28 топливного насоса. Замените неисправный предохранитель.
2. Кратковременно включите стартер. Топливный насос должен заработать, что кратковременно (около 1 с) должно быть слышно. При высоком уровне окружающего шума можно попросить прислушаться ассистента.
3. Если насос не работает, присоедините дистанционное управление.
4. Нажмите выключатель дистанционного управления. Если теперь насос работает, проверьте реле топливного насоса.
Если насос не работает, действовать необходимо следующим образом:
5. Откиньте заднее сиденье и отверните крышку датчика резерва и топливного насоса.
6. Расстыкуйте разъем датчика резерва и топливного насоса.

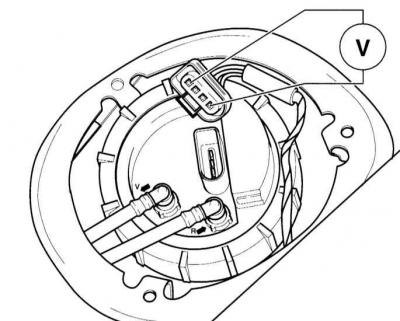

7. Присоедините к обоим внешним контактам штекера диодную контрольную лампу или вольтметр.
8. Включите дистанционное управление. Измерительный прибор должен показывать напряжение аккумуляторной батареи (около 12 В), в противном случае имеется обрыв проводов, который следует выявить с помощью электрической схемы и устранить.
9. Если прибор показывает напряжение аккумуляторной батареи, снимите датчик резерва топлива.
10. Проверьте, соединены ли электрическими проводами фланец и топливный насос и имеется ли хороший контакт соединения. Проверьте омметром и вспомогательными проводами, нет ли обрыва проводов между корпусом датчика и топливным насосом и при необходимости устраните повреждение.
11. Если обрыва нет, замените топливный насос.
12. Установите топливный насос и датчик резерва, присоедините электрические провода.
Проверка производительности насоса
1. Снимите крышку топливного бака для снятия давления топлива.
Внимание: Топливная система находится под давлением! Перед вскрытием шланговых соединений положите на него толстую тряпку. Затем осторожно откройте шланг и снимите давление. Пользуйтесь при этом защитными очками.

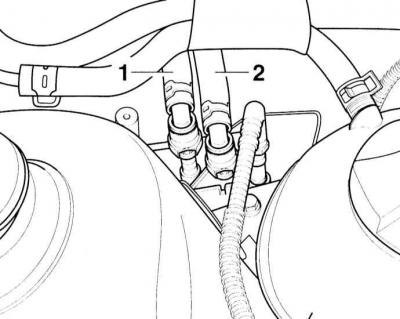

2. Отсоедините шланг возврата топлива у топливной распределительной магистрали, для чего вдавите кнопку освобождения быстроразъемного соединения. 1 – трубопровод подачи топлива.
3. Присоедините вспомогательный шланг с промежуточным элементом к трубопроводу возврата топлива от двигателя и опустите его в измерительную емкость.
4. Присоедините вольтметр к аккумуляторной батарее.
5. Нажмите в течение 15 с выключатель дистанционного управления. При этом считайте индицируемое напряжение батареи и запишите его.

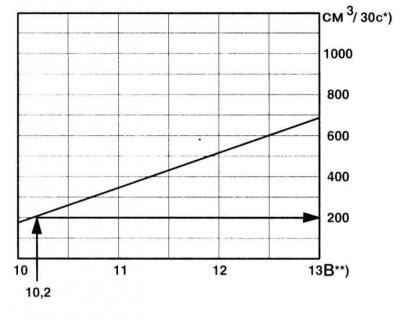

6. Сравните производительность насоса с требуемым значением на диаграмме.
Пример: Во время проверки напряжение батареи составляет 12.5 В. Так как напряжение на топливном насосе на 2 В меньше, чем напряжение батареи, напряжение на топливном насосе составляет 10.5 В (12.5 – 2 = 10.5). Этому напряжению соответствует производительность насоса около 130 см3/15 с.
*) Минимальная производительность, см3/15 с.
**) Напряжение на топливном насосе при неработающем двигателе и работающем насосе (примерно на 2 В меньше, чем напряжение батареи).
7. Если напряжение питания в порядке, а производительность все–таки мала, проверьте, нет ли повреждений топливных трубопроводов или не засорены ли они.
8. Проверьте, не засорен ли топливный фильтр. Для этого повторите проверку производительности с новым топливным фильтром.
9. Если все же минимальная производительность не достигается, снимите блок подачи топлива и проверьте, не засорена ли сетка фильтра. При необходимости очистите сетку.
10. Если неисправность не найдена, проверьте обратный клапан топливного насоса (работа СТО).
Внимание: Если минимальная производительность достигается, но, тем не менее, предполагается наличие неисправности в подаче топлива (например, периодическая остановка подачи), проверьте амперметром потребление тока насосом. Требуемое значение: макс. 8 А. Если ток больше, замените топливный насос.
Внимание: При периодических перебоях в работе топливной системы можно провести проверку при движении автомобиля. Для этого требуется ассистент.
11. Снимите дистанционное управление и вставьте на место предохранитель № 28.
12. Наверните крышку топливного бака.
13. Поставьте на место заднее сиденье.
