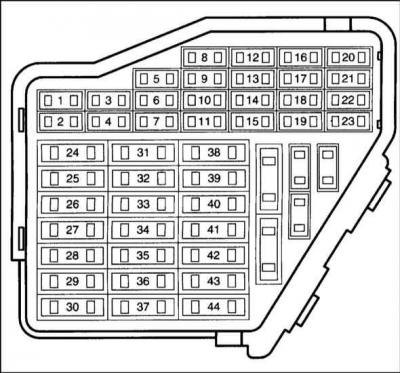

1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания

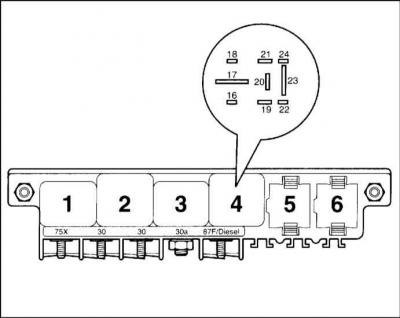

Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:
- между контактом 19 (плюс замка зажигания) и массой;
- между контактом 17 (плюс аккумуляторной батареи) и массой.
Требуемое значение: 12 В (напряжение батареи).
В противном случае проверьте обрыв провода по электрической схеме и устраните.
Выключите зажигание.
Проверка управления
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).
Внимание: Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.
3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
