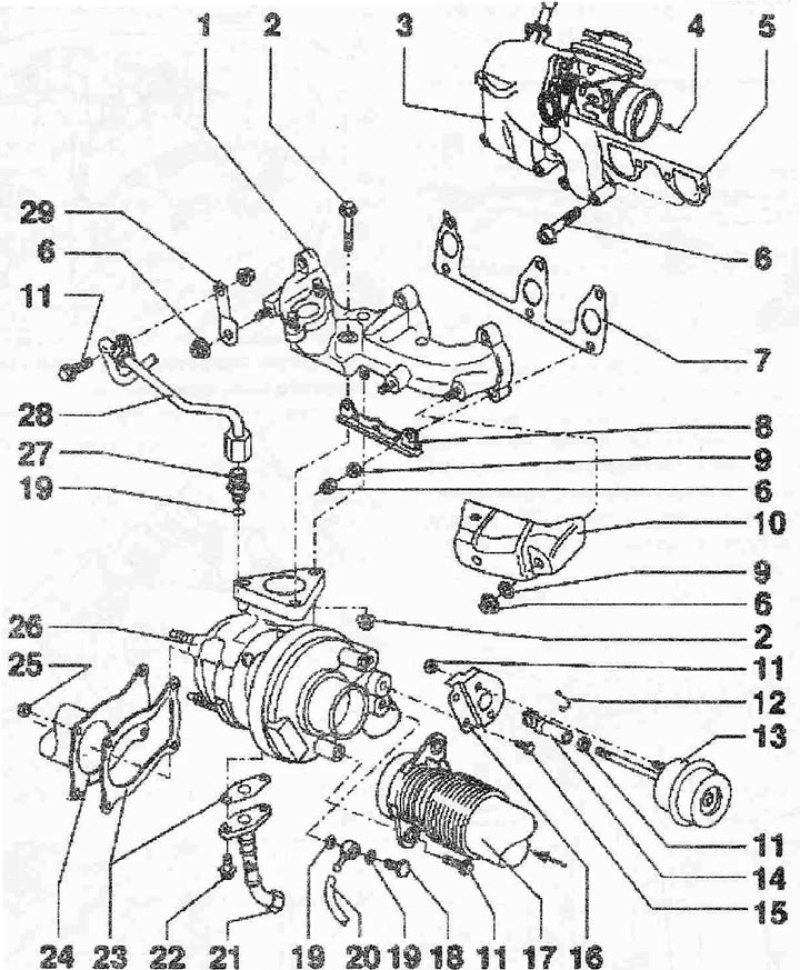

Турбокомпрессор двигателя с буквенным обозначением AMF: 1. Выпускной коллектор; 2. Болт/гайка, заменить, смазать резьбу и -осадочную поверхность головок болтов термическим резьбовым лаком; термический резьбовой лак, 25 Нм; 3. Впускной коллектор; 4. От интеркулера; 5. Прокладка. Заменить, покрытие (утоление) к впускному коллектору, монтажное положение: поперечина обращена вверх; 6. Болт, 22 Нм; 7. Прокладка. Заменить, монтажное положение: поперечина обращена вниз; 8. Кронштейн теплозащитного экрана; 9. Подкладная шайба; 10. Теплозащитный экран, зафиксировать в кронштейне поз. -8-; 11. Гайка, 8 Нм; 12. Стопорное кольцо; 13. Силовой пневмоэлемент эл. магн. клапана давления наддува (не может быть заменен отдельно); 14. Тяга привода; 15. Болт. При заворачивании использовать резьбовой лак, 10 Нм; 16. Кронштейн; 17. От воздушного фильтра; 18. Болт, 15 Нм; 19. Уплотнительная манжета. Заменить; 20. Шланг к электромагнитному клапану ограничения давления наддува -N75-; 21. Трубка обратной подачи масла к блоку цилиндров, 30 Нм; 22. Болт, 15 Нм; 23. Прокладка. Заменить; 24. Приемная труба; 25. Гайка. Заменить, 25 Нм; 26. К турбокомпрессору; 27. Соединительный штуцер, 30 Нм; 28. Масляный трубопровод предварительной подачи масла кронштейна масляного фильтра. Проверить на проходимость. Перед монтажом заправить турбокомпрессор маслом до соединительного штуцера масляного трубопровода предварительной подачи масла, 22 Нм; 29. Кронштейн трубопровода предварительной подачи масла
