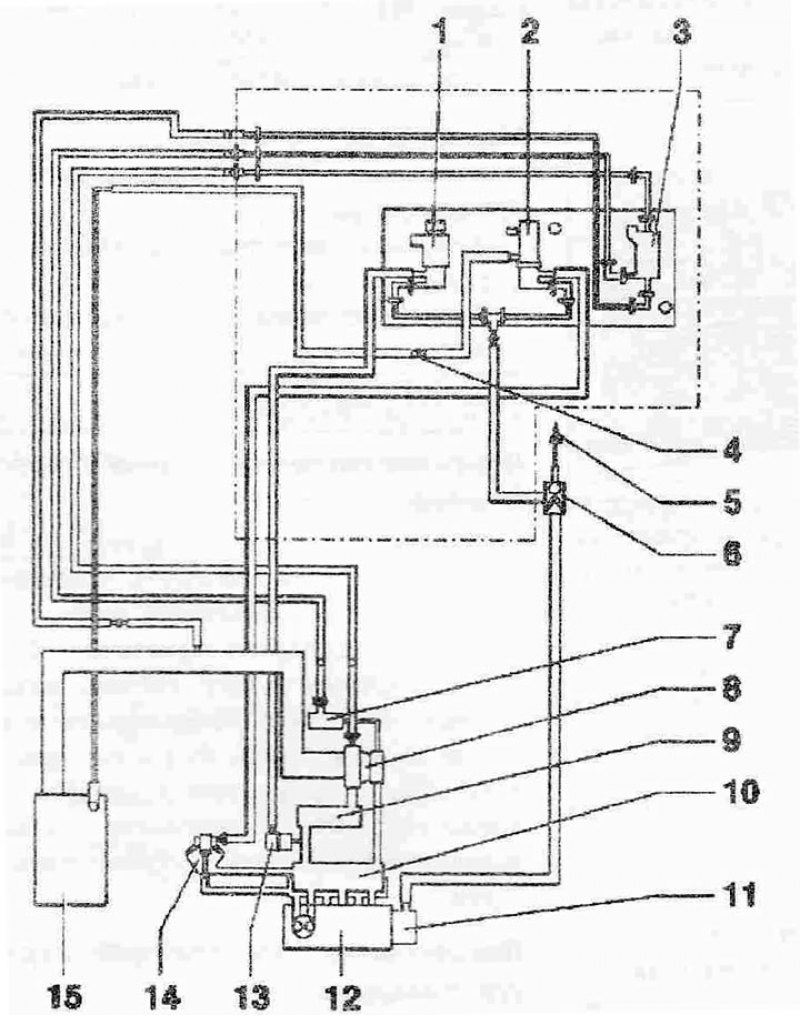

Схема подключения вакуумных шлангов (двигатели AMF): 1. Переключающий клапан заслонки впускного коллектора -N239-; 2. Клапан рециркуляции ОГ -N18-; 3. Электромагнитный клапан ограничения давления наддува -N75-; 4. Соединительный элемент; 5. К усилителю тормозов; 6. Обратный клапан; 7. Силовой пневмоэлемент регулировки давления наддува; 8. К турбокомпрессору; 9. Интеркулер; 10. Впускной коллектор; И. Тандемный насос подачи топлива и вакуума; 12. ГБЦ; 13. Силовой вакуумный пневмоэлемент заслонки впускного коллектора; 14. Механический клапан рециркуляции ОГ. Элемент штуцера впускного коллектора может быть заменен только в комплекте со штуцером впускного коллектора; 15. Расходомер воздуха -G70-
