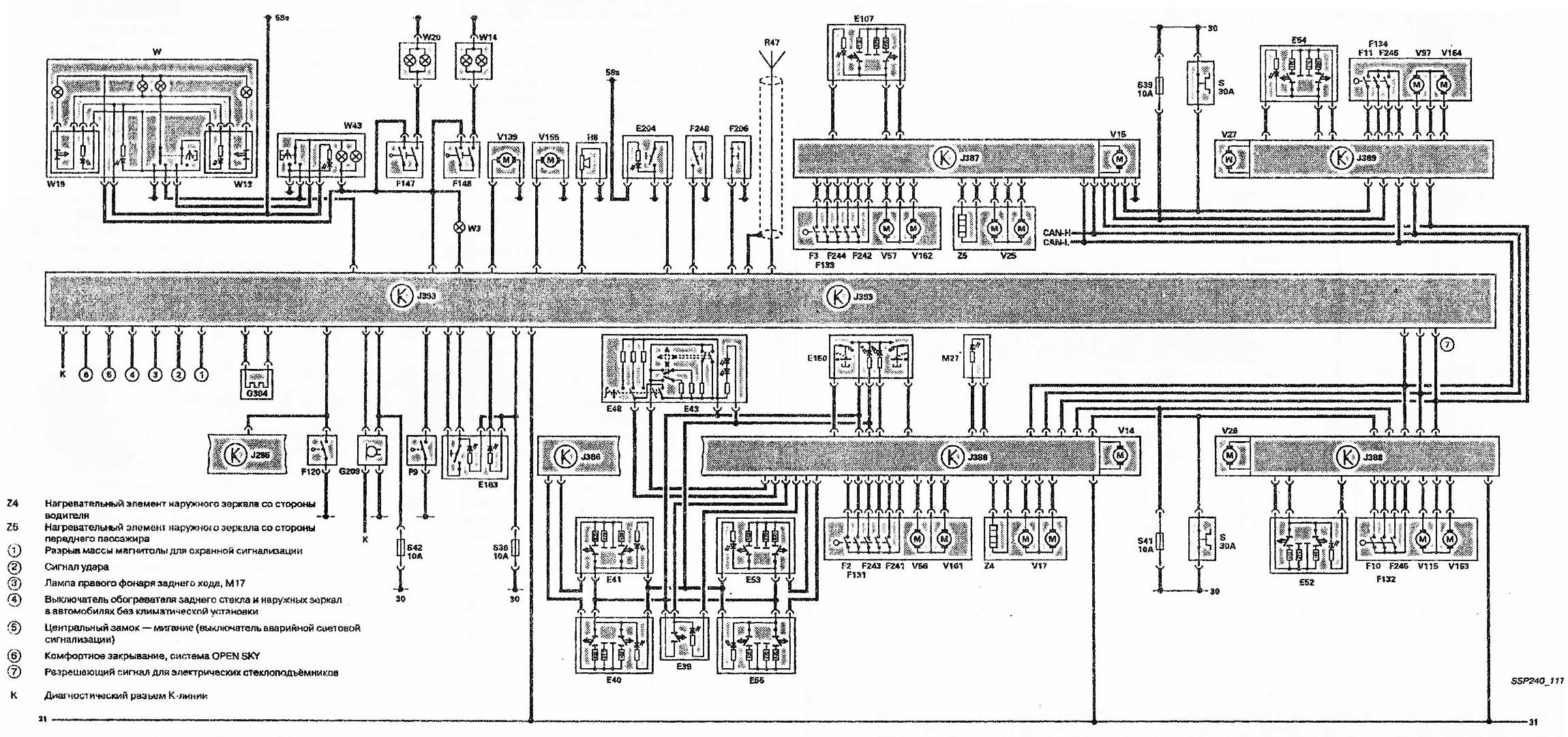

Функциональная схема систем комфорта
| Е39 | Выключатель блокировки задних стеклоподъёмников |
| Е40 | Выключатель левого переднего стеклоподъёмника |
| Е41 | Выключатель правого переднего стеклоподъемника |
| Е43 | Переключатель регулировки зеркала |
| Е48 | Переключатель наружных зеркал |
| Е52 | Выключатель левого заднего стеклоподъёмника |
| Е53 | Выключатель левого заднего стеклоподъёмника на водительской двери |
| Е54 | Выключатель правого заднего стеклоподъёмника |
| Е55 | Выключатель правого заднего стеклоподъёмника на водительской двери |
| Е107 | Выключатель стеклоподъёмника на двери переднего пассажира |
| Е150 | Выключатель блокировки дверей из салона, со стороны водителя |
| Е183 | Выключатель системы охраны салона |
| Е204 | Выключатель дистанционного отпирания лючка топливного бака |
| F2 | Концевой выключатель двери водителя |
| F3 | Концевой выключатель двери переднего пассажира |
| F9 | Датчик контроля стояночной тормозной системы |
| F10 | Концевой выключатель левой задней двери |
| F11 | Концевой выключатель правой задней двери |
| F120 | Концевой выключатель охранной сигнализации передний верхний |
| F131 | Актюатор центрального замка левой передней двери |
| F132 | Актюатор центрального замка левой задней двери |
| F133 | Актюатор центрального замка правой передней двери |
| Fl 34 | Актюатор центрального замка правой задней двери |
| F147 | Концевой выключатель косметического зеркала со стороны водителя |
| F148 | Концевой выключатель косметического зеркала со стороны переднего пассажира |
| F206 | Выключатель закрытия двери багажного отсека |
| F241 | Концевой выключатель в личинке замка двери водителя |
| F242 | Концевой выключатель в личинке замка двери переднего пассажира (автомобили без ДУ) |
| F244 | Актюатор центрального замка (блокировки) в двери водителя |
| F248 | Клавиша отпирания замка двери багажного отсека |
| G209 | Ультразвуковой датчик охранной сигнализации |
| G304 | Датчик разрушения заднего стекла |
| H8 | Звуковой сигнал охранной сигнализации |
| J285 | Блок управления с дисплеем в комбинации приборов |
| J386 | Блок управления двери водителя |
| J387 | Блок управления передней пассажирской двери |
| J388 | Блок управления левой задней двери |
| J389 | Блок управления правой задней двери |
| J393 | Центральный блок управления систем комфорта |
| M27 | Предупредительный фонарь в левой двери |
| R47 | Антенна центрального замка и охранной сигнализации |
| S | Предохранитель |
| V14 | Электродвигатель левого стеклоподъёмника |
| V15 | Электродвигатель правого стеклоподъёмника |
| V17 | Электродвигатель регулировки положения зеркала со стороны водителя |
| V25 | Электродвигатель регулировки положения зеркала со стороны переднего пассажира |
| V26 | Электродвигатель левого заднего сгеклоподъёмника |
| V27 | Электродвигатель правого заднего стеклоподъёмника |
| V56 | Электродвигатель центрального замка в двери водителя |
| V57 | Электродвигатель центральною замка в двери переднего пассажира |
| V97 | Электродвигатель центрального замка в правой задней двери |
| V115 | Электродвигатель центрального замка в левой задней двери |
| V139 | Электродвигатель отпирания двери багажного отсека |
| V155 | Электродвигатель отпирания лючка топливного бака |
| V161 | Электродвигатель центрального замка (блокировки) двери водителя |
| V162 | Электродвигатель центрального замка (блокировки) двери переднего пассажира |
| V163 | Электродвигатель центрального замка (блокировки) левой задней двери |
| V164 | Электродвигатель центрального замка (блокировки) правой задней двери |
| W | Плафон освещения салона, передний |
| W3 | Плафон освещения багажного отсека |
| W13 | Фонарь для чтения со стороны переднего пассажира |
| W14 | Подсветка косметического зеркала со стороны переднего пассажира |
| W19 | Фонарь для чтения со стороны водителя |
| W20 | Подсветка косметического зеркала со стороны водителя |
| W43 | Плафон освещения задней части салона |
