Электрическая схема 1,2 литрового дизельного двигателя ANY
Обозначения, использующиеся на схемах электрооборудования находятся здесь →

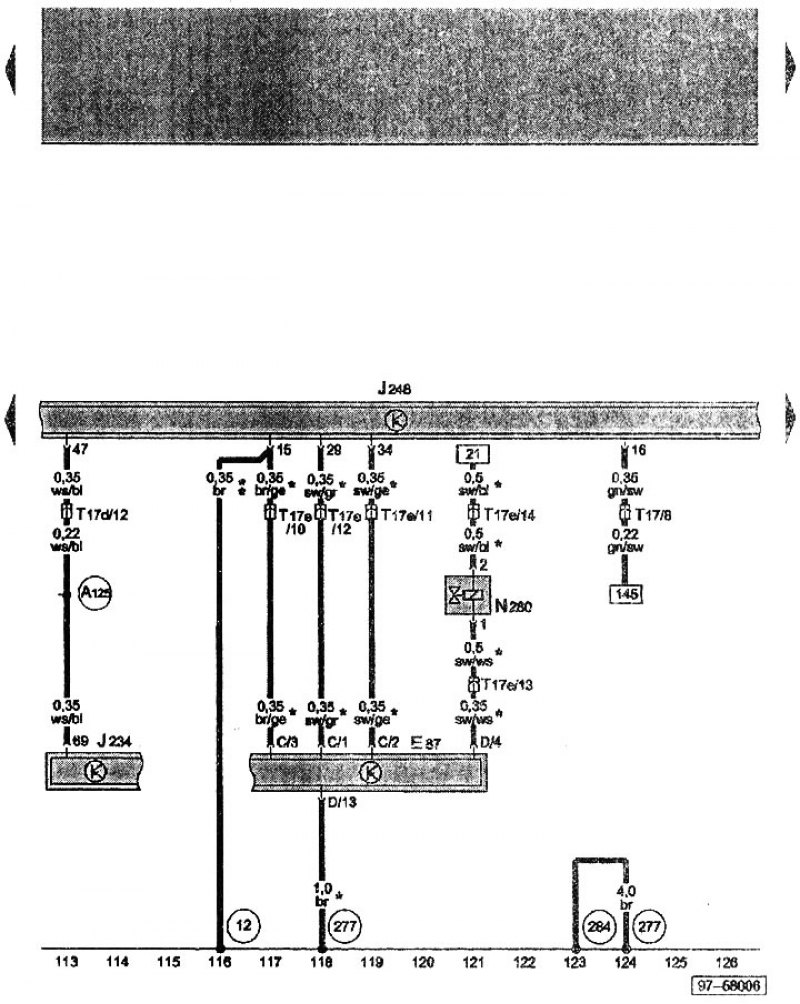

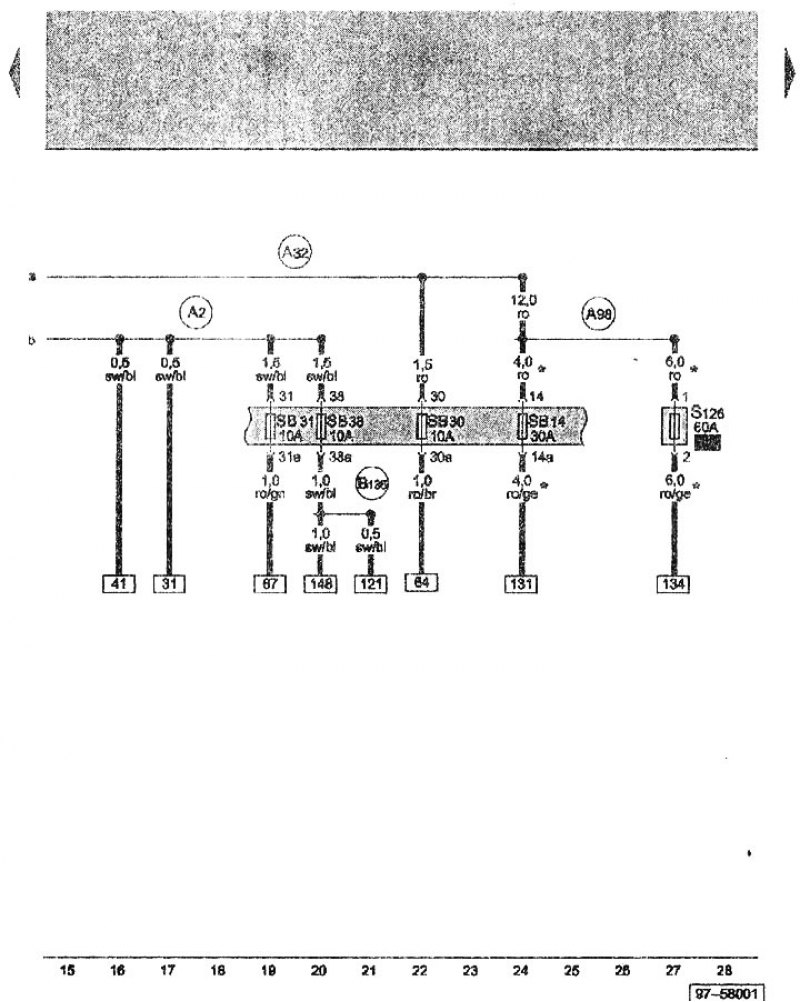

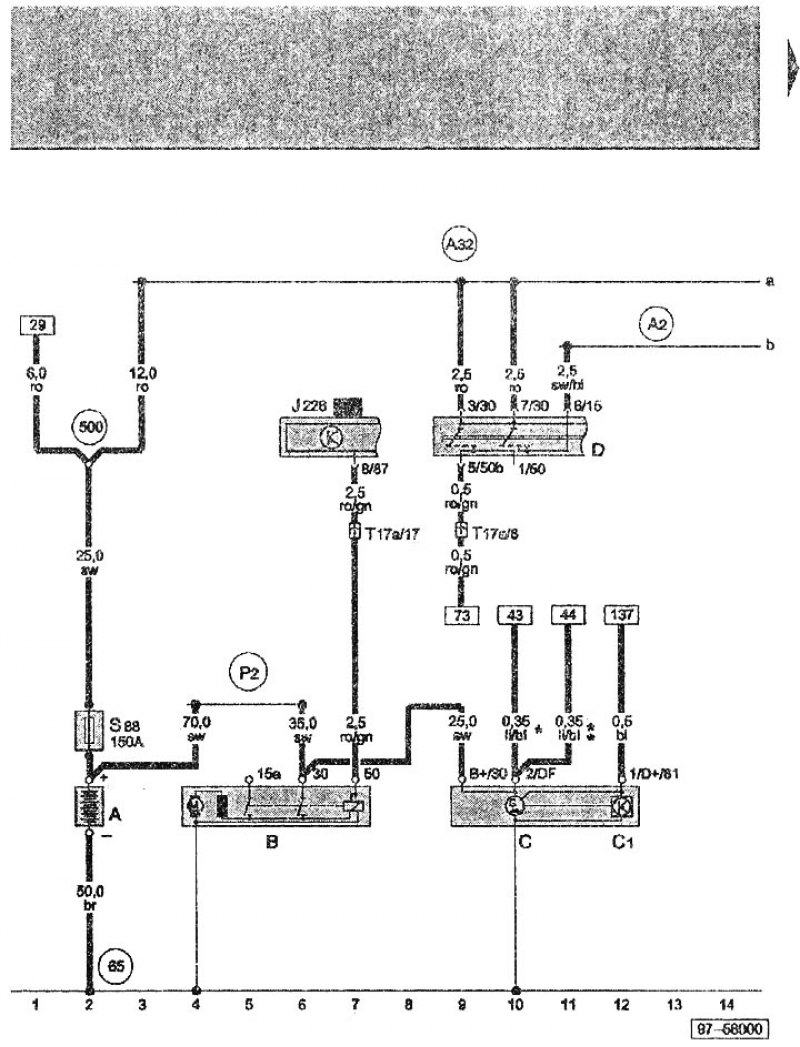

Электрическая схема 1,2 литрового дизельного двигателя ANY (Audi A2 8Z)
Обозначения, использующиеся на схемах электрооборудования находятся здесь →
Статья проверена экспертом: Григорий Константинов
