Электрическая схема 1,4 литрового бензинового двигателя BBY
Обозначения, использующиеся на схемах электрооборудования находятся здесь →

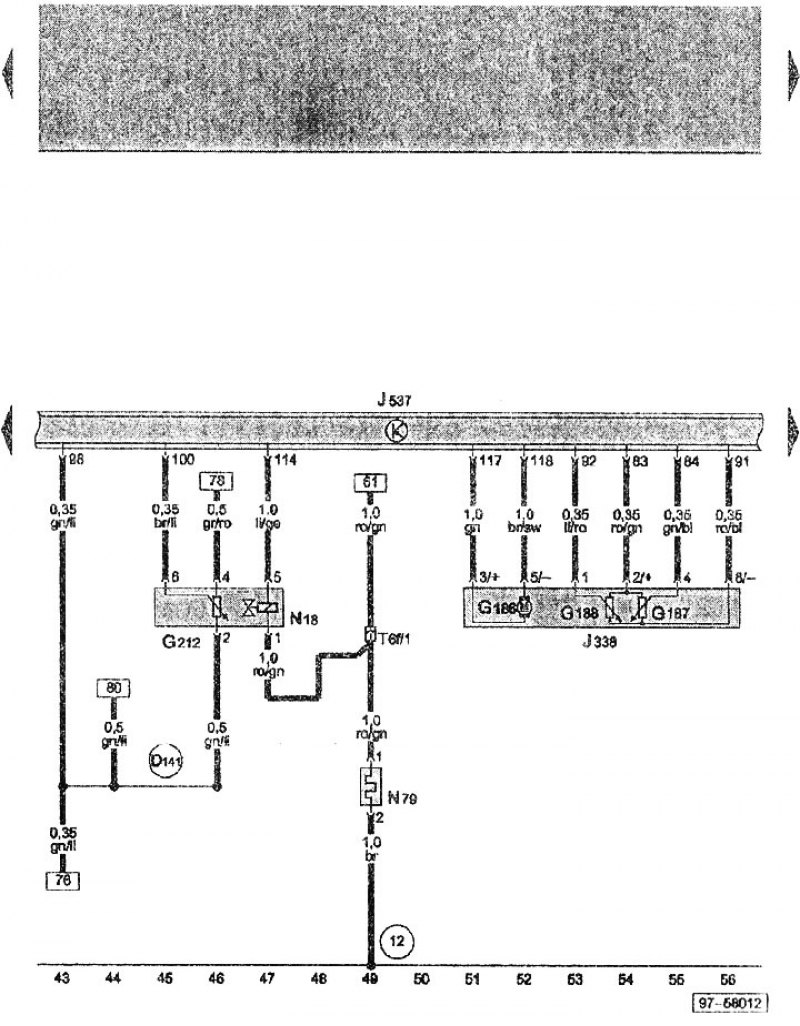

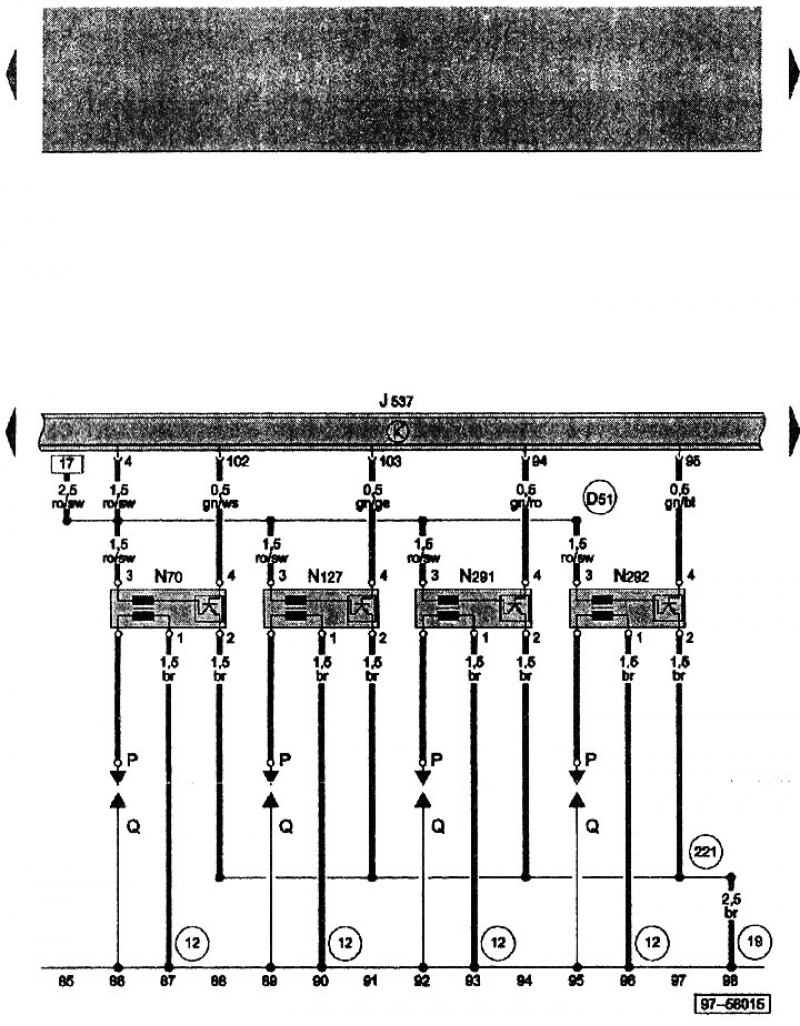

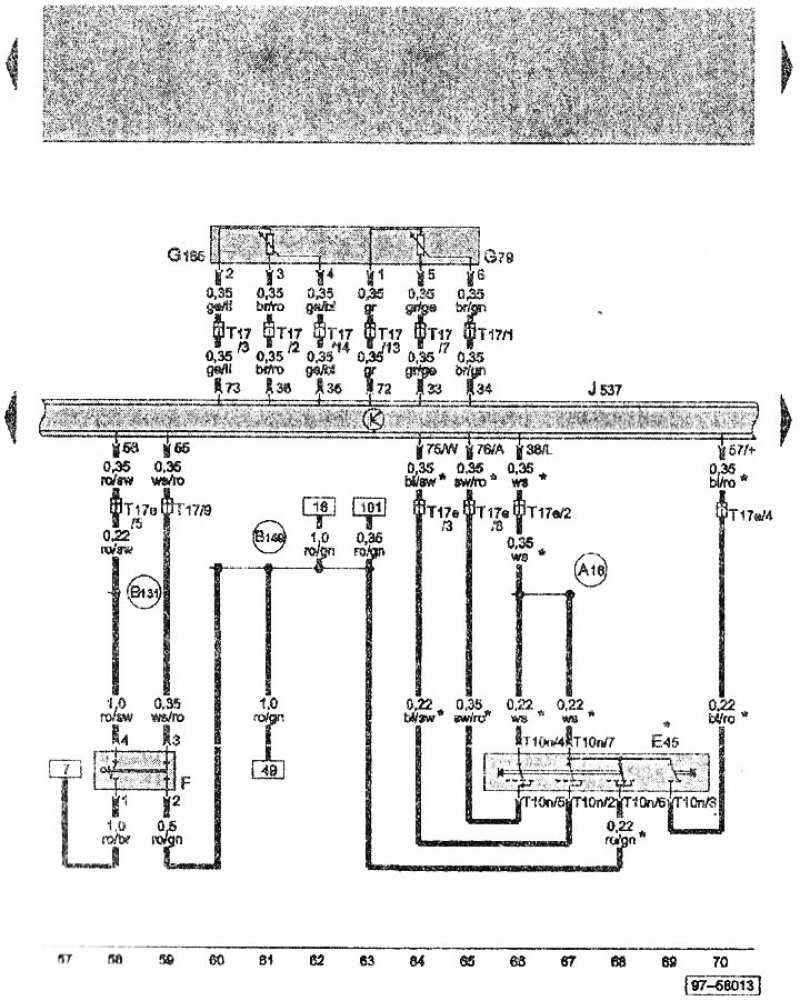

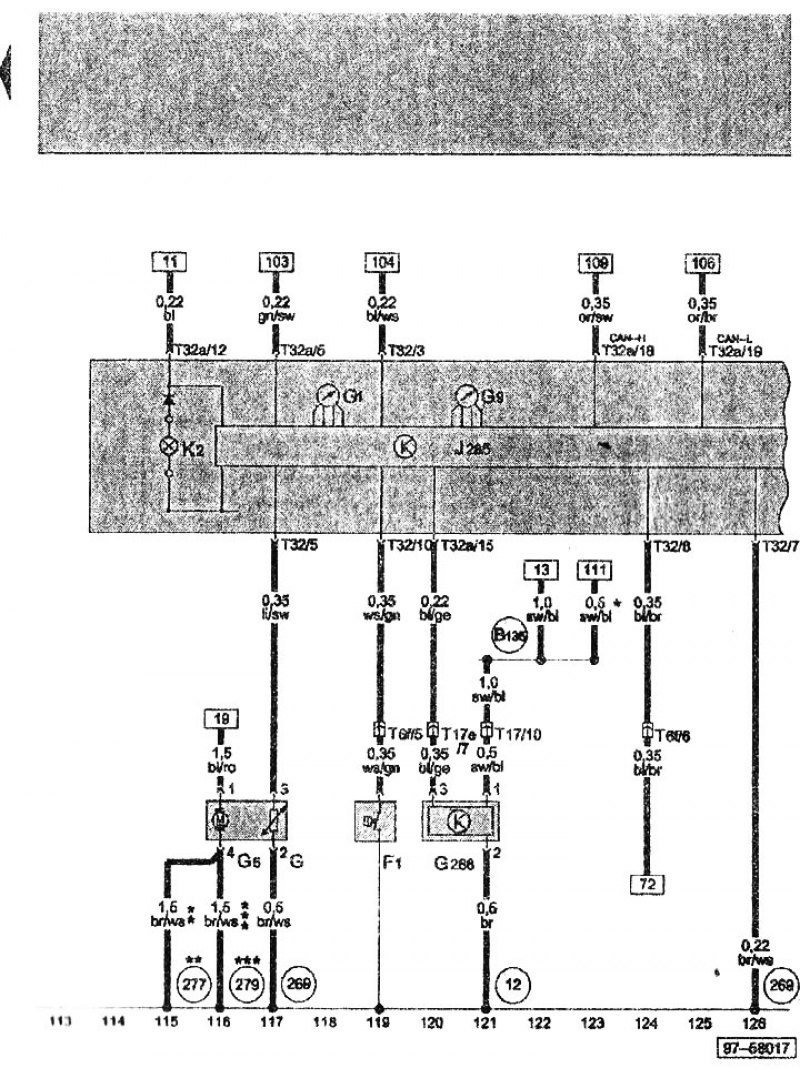

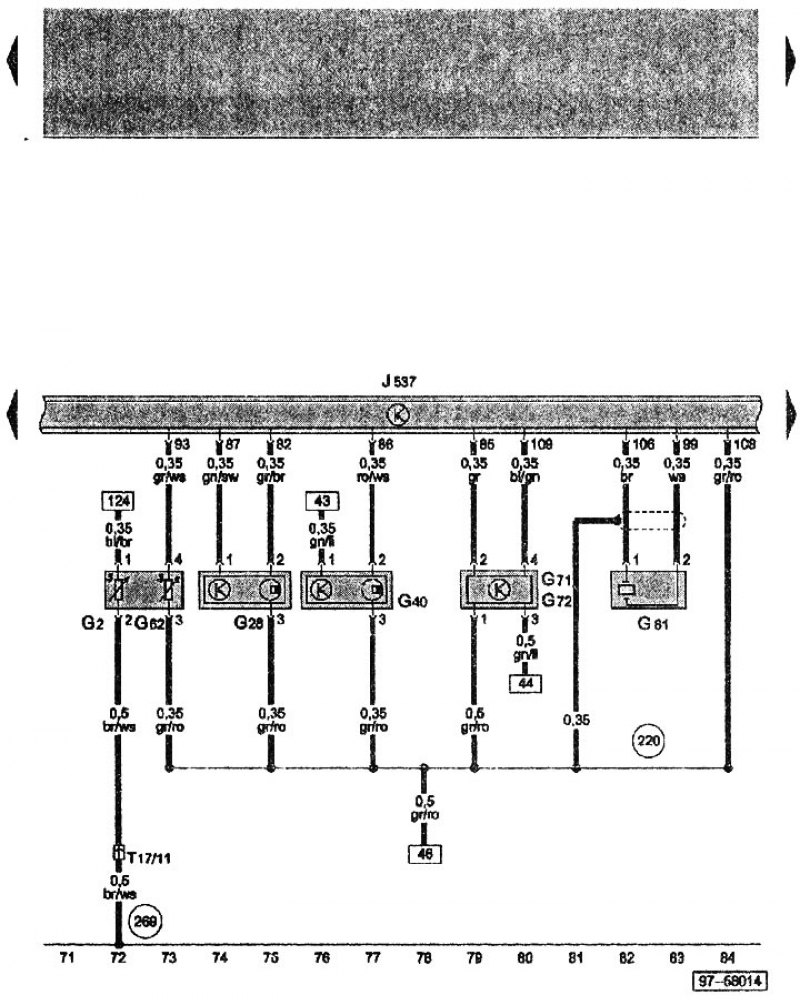

Электрическая схема 1,4 литрового бензинового двигателя BBY (Audi A2 8Z)
Обозначения, использующиеся на схемах электрооборудования находятся здесь →
Статья проверена экспертом: Григорий Константинов
