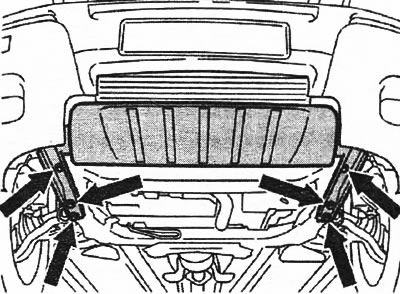

Снятие противозаносной пластины
Выверните 6 винтов.
Поднимите и сдвиньте пластину вперед. Снимите брызговик. На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.
Слив ОЖ
Зажмите нижний шланг с помощью фиксирующих плоскогубцев. Установите шланг на штуцере на радиаторе. Протяните шланг вниз к емкости. Откройте штуцер и слейте ОЖ.

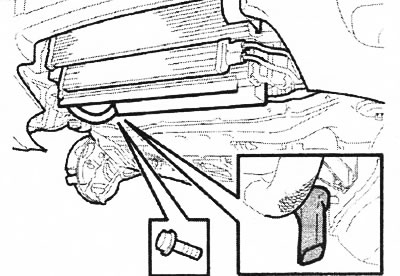

Снятие кабельного канала и воздуховода
Снимите винт кабельного канала. Поместите кабельный канал на подрамник. Вытяните воздуховод от зажимов на подрамнике.
Снятие шлангов масляного радиатора
Только с АКПП: Снимите нижний шланг масляного радиатора с кондиционера. Закупорьте отверстия в шланге и радиаторе. Соберите масло из масляного радиатора в емкость. Опустите автомобиль. Снимите верхний шланг масляного радиатора с кондиционера. Закупорьте отверстия в шланге и радиаторе.
Снятие трубы/шланга подачи нагнетаемого воздуха
Отсоедините трубку подачи нагнетаемого воздуха от охладителя нагнетаемого воздуха (САС) с левой стороны. При необходимости, используйте термовоздушный пистолет, чтобы облегчить снятие. Снимите зажим. Снимите шланг подачи нагнетаемого воздуха на правой стороне с охладителя нагнетаемого воздуха.
Снятие верхних шлангов ОЖ
Снимите: шланг откачки с расширительного бачка и зажимного крепления, верхний шланг радиатора.

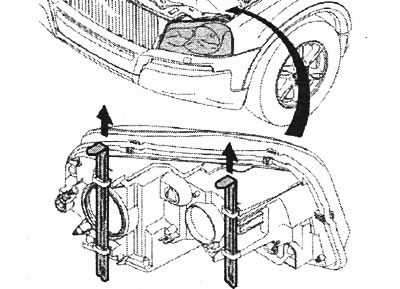

Снятие правой фары
Потяните запирающую планку прямо вверх. Разъедините разъем. Снимите фару.

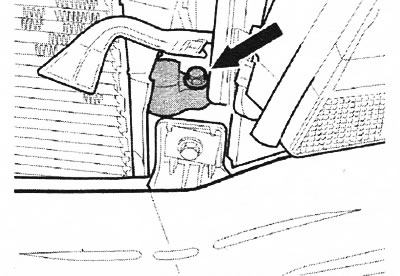

Снятие трубы кондиционера

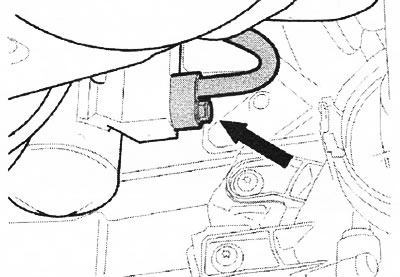

Снимите с левой стороны: винт, трубу кондиционера. Загерметизируйте отверстия на трубе и конденсаторе.
Снимите с правой стороны: разъем. Поднимите автомобиль. Снимите: винт, трубу кондиционера. Загерметизируйте отверстия на трубе и расширительном бачке. Потяните вниз и подвесьте левую трубу так, чтобы шланг располагался над подрамником.
Снятие нижнего шланга ОЖ двигателя
Ослабьте зажим шланга. Снимите шланг с радиатора. Отведите шланг в сторону.

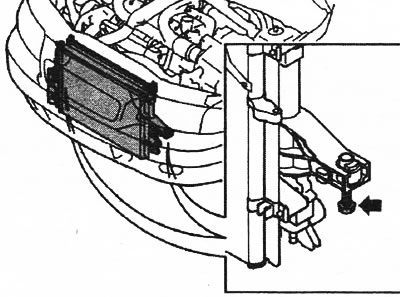

Снятие узла радиатора
Приподнимая вверх, удерживайте кондиционер и ослабьте 2 винта крепления. Осторожно опустите кондиционер. Следите за тем, чтобы шланги не были зажаты при снятии кондиционера.

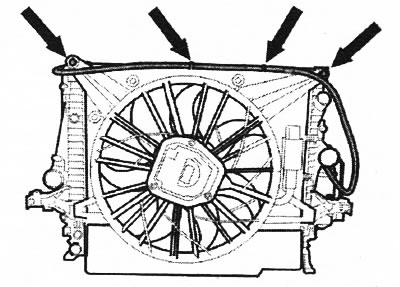

Снятие вентилятора системы охлаждения двигателя
Снимите: винты, шланг откачки с зажимных креплений, вентилятор охлаждения двигателя.

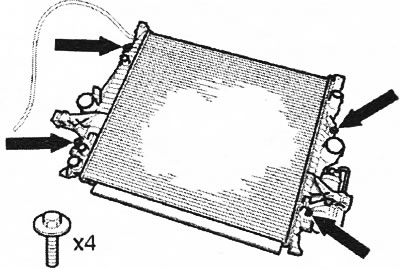

Снятие радиатора
Снимите: винты, кондиционер.
Снятие охладителя нагнетаемого воздуха
Выньте охладитель нагнетаемого воздуха.
Установка охладителя нагнетаемого воздуха (САС)
Расположите охладитель нагнетаемого воздуха над конденсатором.
Установка радиатора
Поместите радиатор на конденсатор и охладитель нагнетаемого воздуха. Установите винты. Затяните до 10 Нм.
Установка вентилятора охлаждения двигателя
Установите: вентилятор охлаждения двигателя (FC), винты. Затяните до 10 Нм. Установите шланг откачки в зажимных креплениях.
Установка блока охлаждения
Поднимите кондиционер. Установите 2 винта крепления. Затяните до 24 Нм. Убедитесь, что кондиционер расположен правильно в установочных штифтах на верхней части агрегата Следите за тем, чтобы шланги не были зажаты при установке кондиционера.
Установка нижнего шланга ОЖ двигателя
Установите шланг. Затяните зажим. Снимите зажимные клещи.
Установка трубы/шланга подачи нагнетаемого воздуха
Установите: шланг подачи нагнетаемого воздуха на правой стороне, трубку подачи нагнетаемого воздуха на левой стороне. Затяните зажимы.
Установка трубы кондиционера
Смажьте уплотнительные кольца. Используйте компрессорное масло. Установите на правой стороне: трубу кондиционера. Используйте новое уплотнительное кольцо. Установите винт. Затяните до 10 Нм. Опустите автомобиль. Установите разъем на расширительном бачке. Установите на левой стороне: трубу кондиционера. Используйте новое уплотнительное кольцо. Установите винт. Затяните до 24 Нм. Создайте разрежение в системе кондиционирования вакуумным насосом.
Установка правой фары
Установите: разъем, фару, запирающую планку.
(Оригинал можно просмотреть на сайте: AutoInstruction)
Установка верхних шлангов ОЖ двигателя
Установите: верхний шланг радиатора, шланг откачки на расширительном бачке и зажимное крепление.
Подсоединение шлангов масляного радиатора
Только с АКПП: Установите верхний шланг масляного радиатора. Используйте новое уплотнительное кольцо. Поднимите автомобиль. Установите нижний шланг масляного радиатора. Используйте новое уплотнительное кольцо.
Установка кабельного канала и воздуховода
Расположите кабельный канал. Установите винт. Затяните до 10 Нм. Установите воздуховод при помощи зажима на подрамнике.
Установка противозаносной пластины
Сдвиньте противозаносную пластину вверх в оболочку бампера. Нажмите вперед так, чтобы фиксирующие кронштейны вошли в подрамник. Установите винты. Затяните до 50 Нм. Заполните систему кондиционирования. Проверьте на наличие утечек. Установите аккумуляторный провод. Долейте ОЖ. Установите крышку на расширительном бачке. Прогрейте двигатель до открытия термостата. Выключите двигатель. Долейте, если необходимо. Проверьте на наличие утечек.
