Установка двигателя и КП

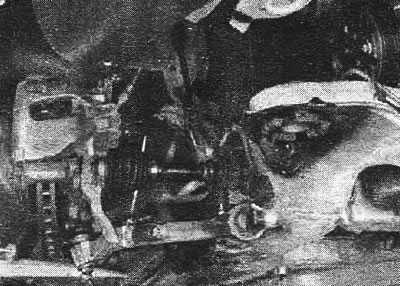

Поднимите блок двигателя и КП. Используйте подъемную площадку с установочными штифтами. Остановите, когда подрамник будет находиться приблизительно на 15 см ниже элементов рамы. Убедитесь, что сопрягаемые поверхности шаровых шарниров и рычагов управления чистые.
Установите: приводной вал в ступицу. Установите центральные винты. Пока не затягивайте. Установите шаровой шарнир на рычаг подвески. Установите гайки. Пока не затягивайте. Подвесьте обогреватель ОЖ двигателя на место. Убедитесь, что компрессор кондиционера расположен правильно. Выровняйте шарнир вала рулевого колеса с отверстием в теплоизоляционной перегородке. Поднимите двигатель и блок КП вверх до элементов конструкции рамы. Установите новые винты в подрамнике. Смажьте винты. Установите шайбы на переднем крае и обогревателе ОЖ двигателя, и опорные плиты на заднем крае подрамника. Затяните винты подрамника. Затяните до 105 Нм. Дозатяните на угол 120°. Начните на левой стороне подрамника. Перейдите на правую сторону. Затяните винты кронштейнов сзади подрамника. Затяните до 50 Нм. Уберите подъемную площадку. Подсоедините быстросъемный соединитель и топливопровод к: электродвигатель, обогреватель блока цилиндров. Используйте смазку 1161580.
Установка обогревателя ОЖ двигателя
Установите и затяните гайку М8 в верхнем креплении обогревателя ОЖ двигателя. Подсоедините разъем. Установите накладку переднего бампера.

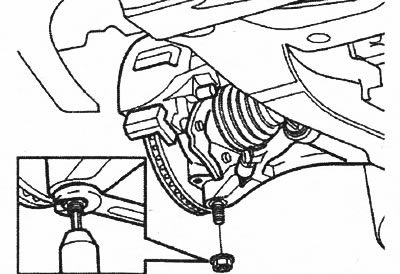

Сборка пружинной стойки
Затяните: гайку шарового шарнира и рычаг управления. Затяните до 80 Нм. Удерживайте при помощи Torx 40. Затяните центральный винт в приводном валу. Затяните до 50 Нм. Установите: звукоизолирующую крышку приводного вала, поперечные рулевые тяги согласно отметкам, сделанным при снятии. Затяните до 70 Нм. Установите соединительную тягу на стабилизатор поперечной устойчивости. Используйте новые гайки. Затяните до 50 Нм. Удерживайте при помощи Torx 27. Установите переднюю защитную пластину. Установите передние колеса.
Установка шарнира вала рулевого колеса
Установите: шарнир вала рулевого колеса на рулевом механизме и валу рулевого колеса, новый винт. Затяните до 25 Нм. Установите кожух вала рулевого колеса и стопорное кольцо. Откиньте назад ковровое покрытие пола. Установите звукоизоляционную панель.

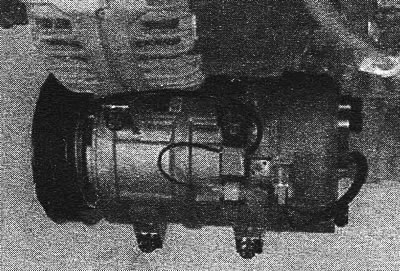

Установка компрессора кондиционера
Подсоедините одноштырьковый разъем к электромагнитной муфте компрессора. Установите ремень привода вспомогательных агрегатов. Подсоедините разъемы к: датчики давления и температуры на охладителе нагнетаемого воздуха, кожух вентилятора, выключатель давления (прессостат) на емкости осушителя, правая фара. Установите правую фару при помощи двух стопорных накладок.

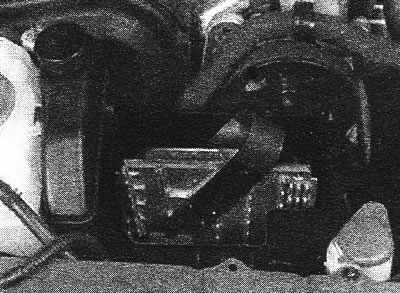

Установите проводку двигателя в распределительной коробке
Подсоедините разъемы проводки двигателя и КП к опорной плите блока модулей управления. Вдавите опорную плиту на место в нижнюю секцию блока модулей управления. Установите окантовку на распределительной коробке.
Установка модулей управления
Убедитесь, что ни штырьки, ни гнезда в разъеме не повреждены. Осторожно вдавите модуль управления в канавки внутри блока модулей управления. Надавите до крайнего положения. Вставьте инструмент 999 5722 вокруг модуля управления. Переместите верхнюю часть инструмента вперед до упора. Потяните инструмент вверх. Вдавите крышку на место на модулях управления. Убедитесь, что воздуховоды установлены правильно. Провод заземления на кузов на облицовке правого крыла. Установите: шланг ОЖ двигателя между двигателем и расширительным бачком, линию ABS при помощи зажимов для линии рулевого привода с усилителем, бачок усилителя, шланги обогрева салона, карданный вал.

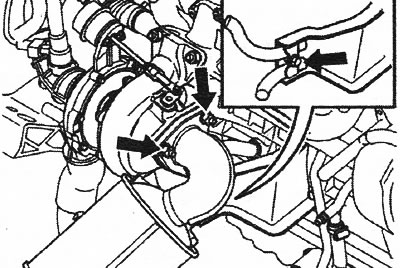

Установите: винт передней выхлопной трубы и опорного кронштейна, 3 гайки, которые крепят переднюю выхлопную трубу к турбонагнетателю. Смажьте болты на турбонагнетателе. Используйте пасту 1161408.
Установка компонентов
Установите: тросы переключателя передач, проводку КП, провод заземления между двигателем и элементом конструкции рамы на левой стороне, тормозной вакуумный шланг к вакуумному насосу на двигателе, шланги подачи воздуха, шланги ОЖ двигателя, шланги масляного радиатора на КП. Снимите уплотнения. Установите воздухоочиститель, шланг между воздухоочистителем и турбонагнетателем, соленоидный клапан подушек двигателя на воздухоочистителе, впускную трубу между передней крышкой и корпусом воздухоочистителя. Подсоедините разъемы. Установите: положительный провод стартера на блок выводов, разъем жгута проводов двигателя в центральном электрическом блоке, крышку над центральным электрическим блоком. Установите: крышку двигателя, стабилизирующую скобу двигателя между опорными стаканами подвески, новый ленточный хомут шланга усилителя, кабель к отрицательной клемме аккумулятора. Долейте и проверьте масло и ОЖ двигателя.
Функциональная проверка
Чтобы предотвратить повреждение насоса для впрыска топлива двигателя, насос бака должен быть активирован в течение 80 секунд путем поворота ключа зажигания в положение 2. Прогрейте двигатель на высоких оборотах холостого хода до тех пор, пока не откроется термостат. Убедитесь, что ручка управления обогревателя в салоне установлена в максимальное положение. Проверьте двигатель на наличие утечек. Долейте ОЖ, если необходимо. Установите нижнюю крышку двигателя.
