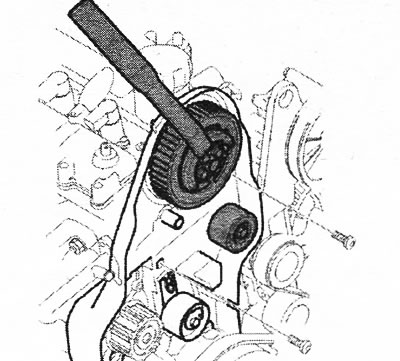

Снятие шкива привода распределительного механизма
Снимите: винты, шкив привода распределительного механизма. Замените уплотнение распредвала. Осторожно вытяните старое уплотнение. Смажьте новое уплотнение. Установите новое уплотнение.
Установка регулировочных инструментов

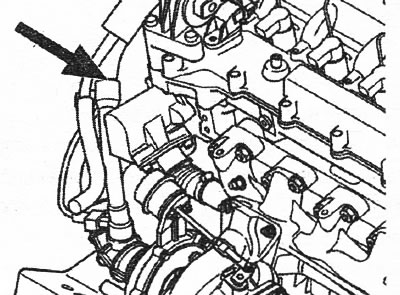

Выверните 3 винта крепления стартера. Отложите стартер в сторону. Снимите глухую пробку и уплотнительную шайбу. Слегка поверните коленвал по часовой стрелке, чтобы избежать неправильного положения инструмента для регулировки. Установите регулировочный инструмент 999 7005. Убедитесь, что инструмент для регулировки упирается внизу в блок цилиндров. Проверните коленвал обратно против часовой стрелки до тех пор, пока он не упрется в оправку. Убедитесь, что маркировка на шкиве привода распределительного механизма коленвала совпадает с маркировкой на масляном насосе.

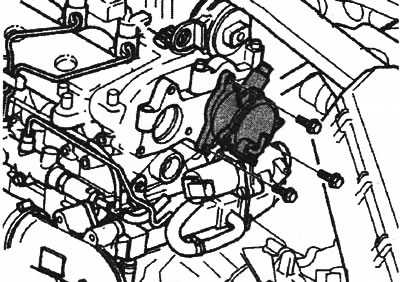

Снимите: 2 винта с кронштейна трубы вентиляции картера, разъем и положительное электропитание в блоке предохранителей, 2 винта блока предохранителей. Поднимите блок предохранителей и отведите его в сторону. Снимите оба шланга вакуумного насоса, винт для трубы подачи нагнетаемого воздуха в вакуумном насосе. Ослабьте трубу вентиляции картера на разделителе трубы/шланга.
Первоисточник расположен на портале (Autoinstruction)

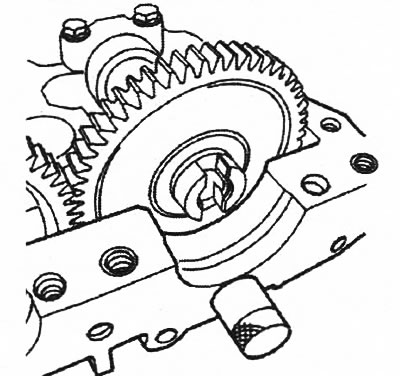

Снимите: винты вакуумного насоса, вакуумный насос.
Установите инструмент для регулировки распредвала 999 7007 на задней части распредвала.

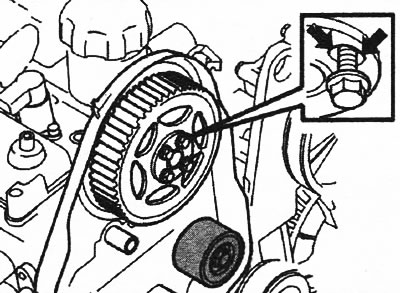

Установка уплотнения распредвала/Установка шкива привода распределительного механизма
Установите: шкив привода распределительного механизма при помощи трех винтов так, чтобы они начали оказывать влияние на шкивы, ремень распределительного механизма. Убедитесь, что винты шкива привода распределительного механизма не находятся в крайних положениях в овальных отверстиях. Смотрите иллюстрацию. Натяните ремень распределительного механизма. Убедитесь, что винты шкива привода распределительного механизма не находятся в крайних положениях в овальных отверстиях. Установите последний винт. Затяните все винты. Затяните до 30 Нм. Снимите: инструмент для регулировки распредвала, инструмент для регулировки коленвала. Установите заглушку с новой уплотнительной шайбой. Затяните до 40 Нм. Проверьте отметки.

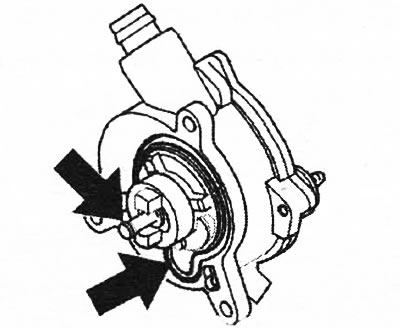

Установка вакуумного насоса
Установите: вакуумный насос. Используйте новые уплотнительные кольца. Затяните до 17 Нм. Установите винт трубы подачи нагнетаемого воздуха, шланг вентиляции картера и шланги вакуумного насоса. Используйте смазку 1161580 на шланге вентиляции картера и на быстросъемном соединителе вакуумного насоса. Установите винты кронштейна трубы вентиляции картера, блок предохранителей при помощи винтов, положительный провод электропитания и разъемы.
Установка компонентов
Установите обратно снятые компоненты: стартер, переднюю крышку ремня распределительного механизма, ремень привода вспомогательных агрегатов, бачок усилителя, стабилизирующую скобу двигателя. Затяните винты на опорных стаканах подвески. Затяните до 50 Нм. Затяните винт кронштейна двигателя. Затяните до 80 Нм. Установите новый ленточный хомут шланга усилителя, люк в облицовке крыла, переднее колесо, кабель к отрицательной клемме аккумулятора. Проверьте: уровень масла, уровень масла усилителя, уровень ОЖ, моторный отсек и протрите начисто. Прогрейте двигатель до нормальной рабочей температуры, пока не откроется термостат. Проверьте двигатель на наличие утечек. Долейте ОЖ, если необходимо.
