Передние ремни безопасности
1. Нижние крепления прикручены болтами к полу у основания средней стойки. Отвинтите болт, чтобы высвободить ремень.
2. Верхнее крепление крепится болтами к средней стойке на уровне головы. Снимите пластмассовый корпус и отверните болт (см. фото 45.2).

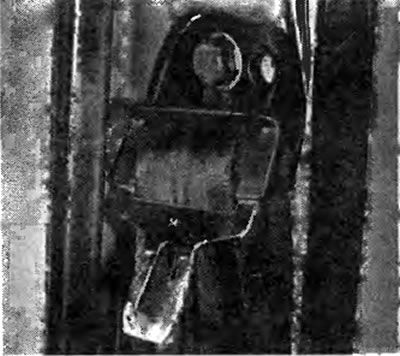

Фото 45.2. Верхнее крепление переднего ремня безопасности со снятым пластмассовым корпусом
3. Инерционное кольцо находится за декоративной панелью средней стойки. Снимите декоративную панель и отверните крепящий болт (см. фото 45.3).

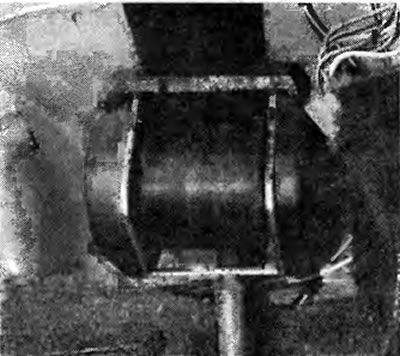

Фото 45.3. Отворачивание крепежного болта от инерционного кольца
4. Защелки ремней крепятся болтами к корпусу рычага сцепления с каждой стороны консоли рукоятки ручного тормоза.
Примечание: На некоторых моделях защелки могут быть установлены внутри консоли ручного тормоза, которую можно снять для получения доступа к крепежным болтам (см. раздел 38).
Задние ремни безопасности (модели SALOON)
5. Нижние крепления крепятся к полу таким же образом, как и крепления передних ремней. Доступ к болтам крепления получается после снятия сидения.
6. Верхние крепления для двух наружных ремней прикручены к задним стойкам, таким же образом, как у креплений передних ремней.
7. Инерционные кольца расположены под пластмассовыми чехлами по сторонам задней полки, и являются подобными инерционным кольцам в задней части моделей ESTATE.
Задние ремни безопасности (модели ESTATE)
8. Снимите декоративные панели по бокам багажного отделения для получения доступа к инерционным кольцам.
9. Кольцо крепится к скобе, которая крепится тремя болтами (см. фото 45.9).

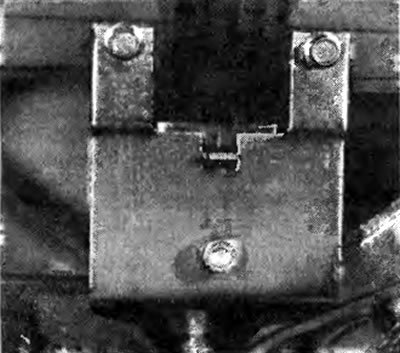

Фото 45.9. Крепежная скоба инерционного кольца (задний ремень— ESTATE)
10. Верхнее крепление крепится зажимом к поддерживающей стойке (см. фото 45.10).

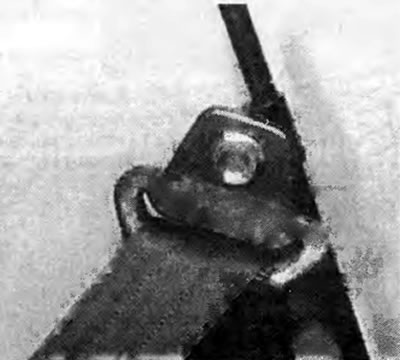

Фото 45.10. Верхнее крепление (задний ремень— ESTATE)
11. Нижние крепления крепятся болтами к полу и колесным аркам, доступ к ним можно получить после подъема и складывания назад сидения (см. фото 45.11А и 45.11В и 45.11С).

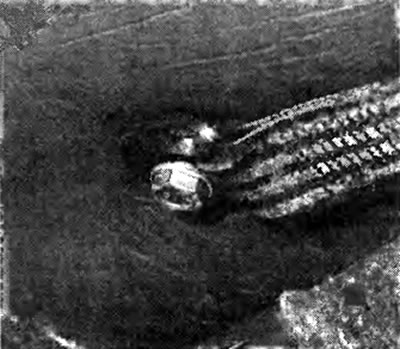

Фото 45.11А. Крепление ремня безопасности на колесной арке

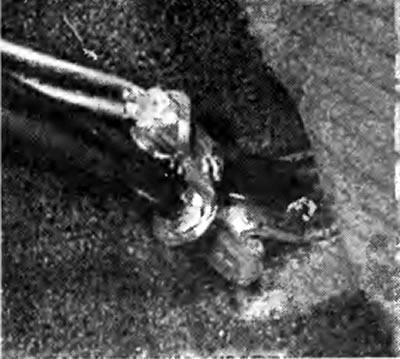

Фото 45.11В. Крепление защелки ремня безопасности (болт закрыт спинкой сидения)

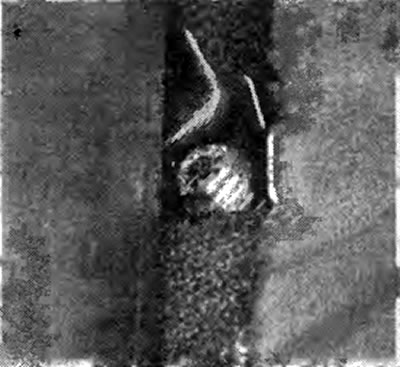

Фото 45.11С. Крепежный болт центрального ремня безопасности заднего сидения
Все ремни безопасности
12. Устанавливайте на место в обратном порядке, соблюдая первоначальное расположение всех шайб, прокладок и т.д. Как следует затягивайте все болты.
