Защищенный от кражи блок управления двигателя (Volkswagen Tiguan 1 «5N»)

0

Перед заменой блока управления двигателя подключить тестер -VAS 5051В- и выполнить Ведомую функцию "Замена блока управления двигателя". Выключить зажигание. Снять рычаги стеклоочистителя. Снять обшивку водоотводящего короба. Выкрутить болты -1-. Во избежание появления царапин накрыть водоотводящий короб чистой ветошью. Отжать слегка блок управления двигателя вместе с крепежной рамой. Разблокировать фиксаторы блока управления двигателя в -направлении стрелки- и немного извлечь его.



Изогнуть выступающие вверх концы -1- фиксирующей скобы наружу. Быкрутить срывные винты -2- клещами и снять фиксирующую скобу.



Сдвинуть фиксаторы разъемов -1- на блоке управления двигателя к краям и отсоединить оба разъема. Извлечь блок управления двигателя.

Установка

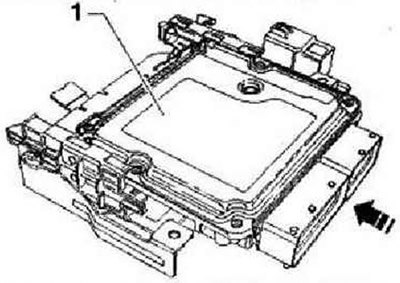

Вставить блок управления двигателя -1- в -направлении стрелки- в крепежную рамку до фиксации. Прикрутить крепежную рамку. Момент затяжки: 6 Нм.



Подключить разъемы к блоку управления двигателя и сдвинуть фиксаторы -1- к середине. Установить новую фиксирующую скобу и равномерно прикрутить новые срывные винты до отрыва головок винтов.
