Инструкция: Чтобы снять блок управления дроссельной заслонки -J333- следует сначала снять блок управления регулирующей заслонки -J808-. Отсоединить вакуумный шланг -стрелка-. Приподнять кожух двигателя в точках -1- и снять кожух, переместив его вперед в направлении стрелки-. Снять воздушный фильтр. Открутить винт крепления -1-. Ослабить пружинные зажимы и снять шланг -2- на электромагнитном клапане 1 абсорбера и на напорной трубе -N80- -3-. Выкрутить винт крепления напорной трубы -3- на турбонагнетателе и снять напорную трубу -3-.
Отсоединить все разъемы и соединения шлангов на всасывающем патрубке -4- и на блоке управления регулирующей заслонки -J808-. Выкрутить винты крепления -стрелки- всасывающих патрубков и вытащить вверх всасывающие патрубки с блоком управления регулирующей заслонки -J808-.
Выкрутить крепежные винты -стрелки-.
Снятие блока управления дроссельной заслонки -J338-
Снять шланг системы охлаждения -1-, установленный на зажимах для шлангов. Снять разъем -2- датчика температуры всасываемого воздуха 3 -G520- с датчиком температуры всасываемого воздуха 3 -G583-, Снять шланг наддувочного воздуха -3- блока управления дроссельной заслонки -J338- и патрубка наддувочного воздуха.

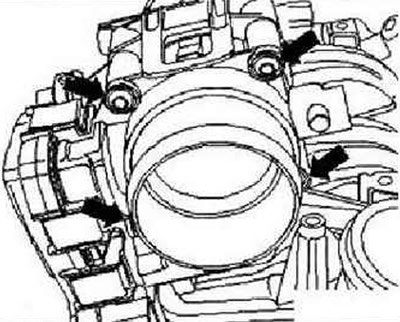

Выкрутить винты крепления -стрелки- и снять блок управления дроссельной заслонки -J338- с всасывающего патрубка.
Установка выполняется в обратном порядке, при этом следует учитывать следующее.
Уплотнения и манжетные уплотнения необходимо заменить. Шланги и шланговый штуцеры системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Все шланговые соединения необходимо закрепить стандартными хомутами, соответствующими модельному году. Нажать на кожух двигателя в точках -1- в -направлении стрелки- вниз до фиксации в этих точках защелками. Надеть вакуумную магистраль на соединительный штуцер -стрелка-. Если был установлен новый блок управления регулирующей заслонки или блок управления дроссельной заслонки. Стереть параметры адаптации и адаптировать блок управления двигателя -J623- к блоку управления регулирующей заслонки или блоку дроссельной заслонки.
