Снятие и установка блока управления двигателя J623 (Volkswagen Tiguan 1 «5N»)

0

Перед заменой блока управления двигателя подключить тестер -VAS 5051 В- и выполнить Ведомую функцию .Замена блока управления двигателя’. Выключить зажигание. Снять рычаги стеклоочистителя. Снять обшивку водоотводящего короба. Отсоединить разъем -1- от блока управления обогрева ветрового стекла -J505-. Сдвинуть фиксаторы разъемов -2- на блоке управления двигателя к краям и отсоединить оба разъема. Выкрутить крепежные винты -3-. Снять крепежную рамку с блоком управления двигателя из водоотводящего короба.



Отжать фиксаторы -1- наружу и сдвинуть блок управления двигателя -2- в -направлении стрелки

Установка

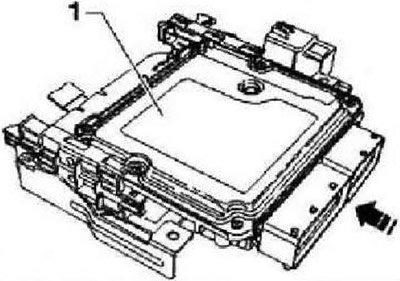

Вдвинуть блок управления двигателя -1- в -направлении стрелки - в крепежную рамку.



Поставить крепежную рамку с блоком управления двигателя на держатель -4-. Момент затяжки крепежных гаек держателя -4-: 6 Нм. Затянуть винты крепления -3- с моментом 7 Нм. Подключить разъемы к блоку управления двигателя и сдвинуть фиксаторы -2- к середине. Подключить разъем -1- к блоку управления обогрева ветрового стекла -J505-. Установить обшивку водоотводящего короба. Установить поводки стеклоочистителей.

(Статья перепечатана отсюда: «Autoinstruction.ru»)
