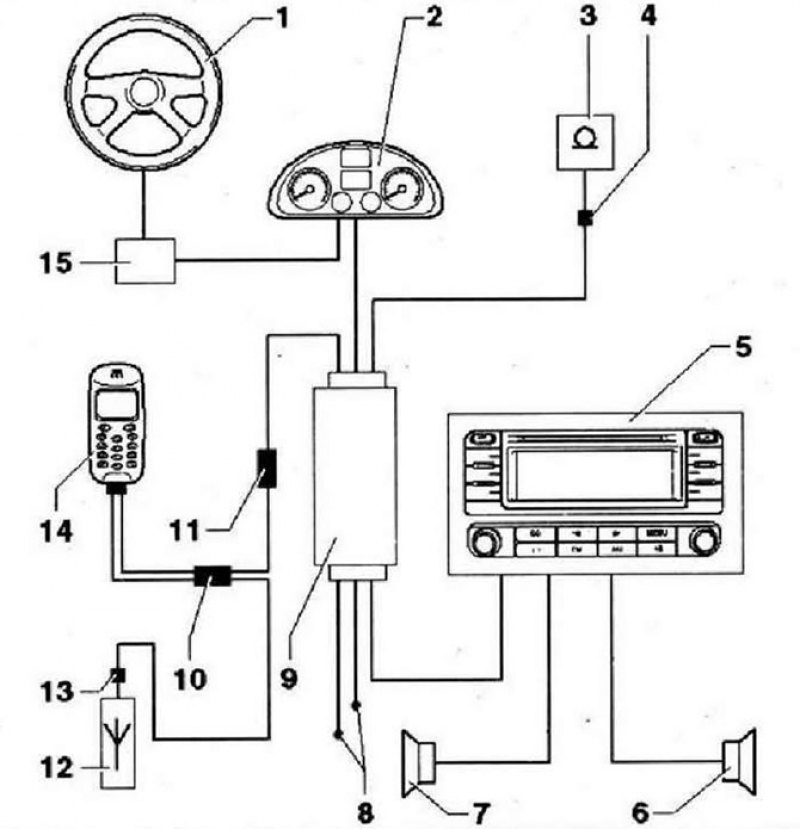

Инструкция: Основное отличие подключенного телефона от комплекта для подключения телефона состоит, собственно, в наличии установленного на заводе мобильного телефона. Приведенный ниже перечень соответствует компонентам подключенного мобильного телефона.
- 1 - Многофункциональное рулевое колесо
- 2 - Комбинация приборов
- 3 - Микрофон -R38-, системы громкой связи телефона, установлен в переднем плафоне, освещения салона
- 4 - Разъём микрофона, в рамке переднего плафона освещения салона
- 5 - Магнитола -R- или блок управления с дисплеем радионавигационной системы -J503- (радионавигационная система)
- 6 - Правые динамики
- 7 - Левые динамики
- 8 - Электропитание блока управления электроники управления мобильного телефона (интерфейсного блока)
- 9 - Блок управления электроники управления мобильного телефона -J412- (интерфейсный блок), под передним правым сиденьем
- 10 - Разъём на держателе телефона, в жгуте проводов держателя телефона за передней панелью
- 11 - Разъём подключения к блоку управления электроники управления мобильного телефона
- 12 - Антенна телефона -R51-, находится сзади на крыше
- 13 - Разъём кабеля антенны, разъем антенны телефона, под обшивкой потолка сзади
- 14 - Мобильный телефон -R54-
- 15 - Блок управления рулевой колонки -J527-
