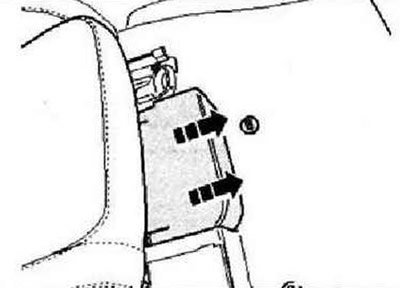

Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Отсоединить под сиденьем крышку движением по -направлению стрелки-.

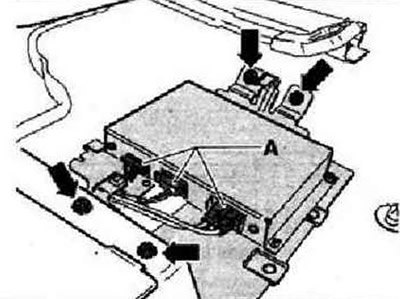

Отсоединить разъёмы -А- и выкрутить четыре винта -стрелки-. Снять цифровой спутниковый радиотюнер вместе с кронштейном.

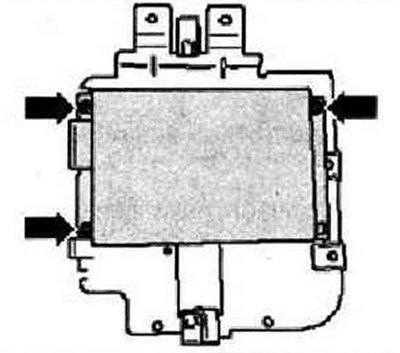

Выкрутить винты -стрелки-, удерживая от проворота гайки с противоположной стороны.

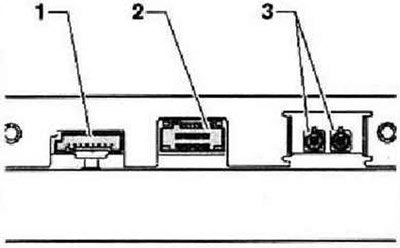

Разъёмы цифрового спутникового радиотюнера
- 1 - Разъём передачи цифровой информации от прибора/к прибору
- 2 - Разъём электропитания
- 3 - Разъёмы подключения антенн

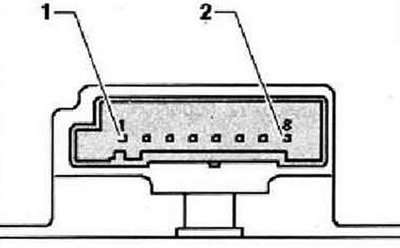

Расположение контактов в разъёме 1
- 1 - Шина CAN Low
- 2 - Шина CAN High
- 3 - CDX, левый канал, вход
- 4 - CDX, правый канал, вход
- 5 - Аудио, минус
- 6 - Аудио, выход, левый канал, плюс
- 7 - Аудио, выход, правый канал, плюс
- 8 - CDX, минус

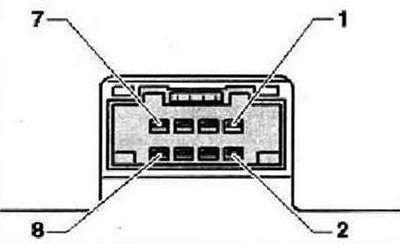

Расположение контактов в разъёме 2
- 1 - Электропитание, минус
- 2 - Электропитание, плюс
- 3 - Не используется
- 4 - Не используется
- 5 - Не используется
- 6 - Не используется
- 7 - Не используется
- 8 - Не используется

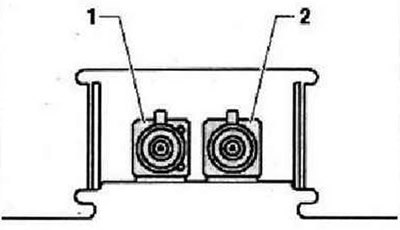

Расположение разъёмов для подключения антенн
- 1 - Вход антенны для приёма сигналов стационарных цифровых радиостанций, коричневый разъём
- 2 - Вход антенны для приёма сигналов со спутников, зелёный разъём
[Материал скопирован с онлайн-ресурса AutoInstruction.ru]
В а/м с 11.06 в этом месте имеется только один разъём.
