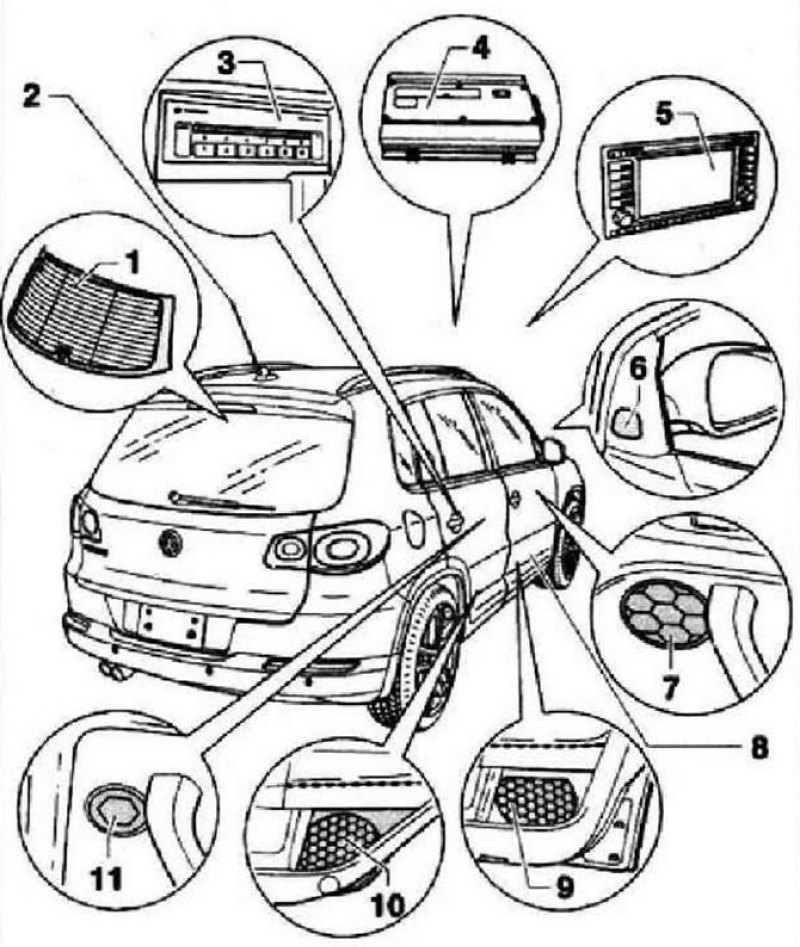

- 1 - Радиоантенна, встроена в заднее стекло
- 2 - Антенна телефона / системы навигации (GPS) -R66-, находится сзади на крыше
- 3 - CD-чейнджер -R41 - на 6 компакт-дисков, установлен под откидывающимся центральным подлокотником
- 4 - Усилитель аудиосистемы -J525-. под передним левым сиденьем
- 5 - Блок управления с дисплеем радионавигационной системы -J503- (RNS 2 с MFD)
- 6 - Высокочастотный динамик, передний правый -R22- и высокочастотный динамик, передний левый -R20-, находятся в треугольной облицовке основания зеркала на передней правой и левой дверях
- 7 - Среднечастотный динамик, передний правый -R104- и среднечастотный динамик, передний левый -R103 , находятся в обивках передней левой и правой дверей
- 8 - Блок управления выбора антенны -J515-, под передним правым сиденьем
- 9 - Низкочастотный динамик, передний правый -R23- и низкочастотный динамик, передний левый -R21-, находятся в обивках передней левой и правой дверей
- 10 - Низкочастотный динамик, задний правый -R17- и низкочастотный динамик, задний левый -R15-, находятся в обивках задних левой и правой дверей
- 11 - Высокочастотный динамик, задний правый -R16- и высокочастотный динамик, задний левый -R14-, находятся в обивках задних левой и правой дверей

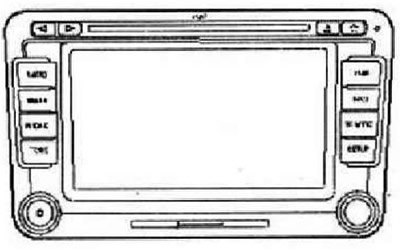

Радионавигационная система RNS 510 сочетает в себе функции навигационной системы и высококачественной RDS-магнитолы. Ниже приведены ее основные функции: радиоприёмник RDS, 6,5-дюймовый цветной жидкокристаллический дисплей, навигационная система с GPS-приёмником, интегрированная система использования разнесённых антенн, интегрированный цифровой радио-тюнер DAB, DVD-привод для навигационной системы, воспроизведения видео- и аудиосигналов, картридер для карт SD, память для сохранения сообщений о ситуации на дорогах (Traffic Information Memory, TIM), функция Korridor, воспроизведение файлов MP3 и WMA. Радионавигационная система RNS 510 имеет четыре выхода для подключения динамиков. По заказу в задней части салона могут быть установлены два широкополосных динамика. Возможности радионавигационной системы RNS 510 могут быть расширены установкой следующих компонентов: CD-чейнджер, многофункциональное рулевое колесо, ТВ-тюнер, усилитель, универсальный комплект для подключения мобильного телефона (UHV Low), универсальный комплект для подключения мобильного телефона Premium (ВАР), информационно-развлекательный центр для пассажиров на задних сиденьях (RSE), Для работы навигационной системы на крыше установлена соответствующая антенна.

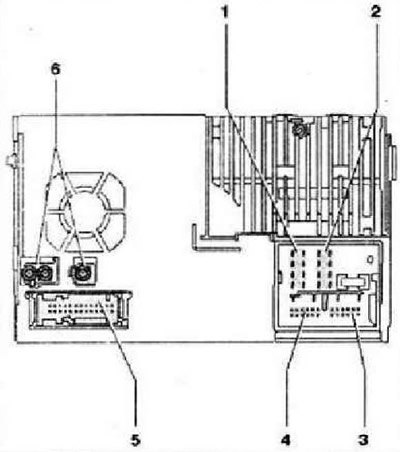

Разъёмы радионавигационной системы RNS 510
- 1 - Разъём 1, 8-контактный
- 2 - Разъём 2, 8-контактный
- 3 - Разъём 3, 12-контактный
- 4 - Разъём 4, 12-контактный
- 5 - Разъём 5, 26-контактный
- 6 - Разъёмы 6 для подключения антенн

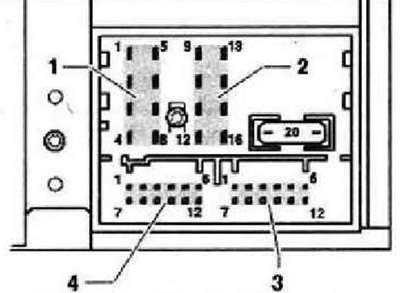

Разъем 1, 8-контактный, выход на динамики
- 1 - Задний правый динамик, плюс
- 2 - Передний правый динамик, плюс
- 3 - Передний левый динамик, плюс
- 4 - Задний левый динамик, плюс
- 5 - Задний правый динамик, минус
- 6 - Передний правый динамик, минус
- 7 - Передний левый динамик, минус
- 8 - Задний левый динамик, минус
Инструкция: При наличии внешнего усилителя эти выходы используются в качестве линейного входа для усилителя. Ресивер в этой случае программируется в условиях производства на режим линейный выход 12 дБ вместо силовой выход 26 дБ.
Разъем 2,8-контактный, электропитание, шина CAN
- 9 - Шина CAN High
- 10 - Шина CAN Low
- 11 - Электропитание дисплея, плюс, только в качестве опции для радиомодуля в исполнении Low
- 12 - Электропитание, минус, клемма 31
- 13 - Дисплей HS CAN-Bus low, только в качестве опции для радиомодуля в исполнении Low, не для исполнения Midline
- 14 - Дисплей HS CAN-Bus high, только в качестве опции для радиомодуля в исполнении Low, не для исполнения Midline
- 15 - Электропитание, плюс, клемма 30
- 16 - Сигнал управления системы защиты от кражи, SAFE, плюс
Разъём 3, 12-контактный, сигналы телефона и микрофона
- 1 - Вход микрофона, минус
- 2 - Выход AUX, аудио, правый канал
- 3 - Выход AUX, общая масса
- 4 - Выход микрофона, минус
- 5 - Входящий аудиосигнал телефона, левый канал, минус
- 6 - Входящий аудиосигнал телефона, правый канал, минус
- 7 - Вход микрофона, плюс
- 8 - Выход AUX, аудио, левый канал
- 9 - Выход микрофона, плюс
- 10 - Приглушение звука при разговоре по телефону
- 11 - Входящий аудиосигнал телефона, левый канал, плюс
- 12 - Входящий аудиосигнал телефона, правый канал, плюс
Разъем 4, 12-контактный, управление CD-чейнджером, вход сигнала аудио CD
- 1 - Вход сигнала AUX, левый канал
- 2 - Масса AUX
- 3 - CD-чейнджер, масса аудиосигнала
- 4 - CD-чейнджер, электропитание, плюс, клемма 30, длительная нагрузка 1 А, кратковременная пиковая нагрузка 5 А
- 5 - Не используется
- 6 - CD-чейнджер, DATA OUT (обмен данными для управления CD-чейнджером, от радионавигационной системы к CD-чейнджеру)
- 7 - Вход сигнала AUX, правый канал
- 8 - CD-чейнджер, левый канал, CD/L
- 9 - CD-чейнджер, правый канал, CD/R
- 10 - CD-чейнджер, провод управления, коммутируемый плюс
- 11 - CD-чейнджер, DATA IN (обмен данными для управления CD-чейнджером, от CD-чейнджера к радионавигационной системе)
- 12 - CD-чейнджер, CLOCK (внутренний протокол проверки для контроля потока данных)

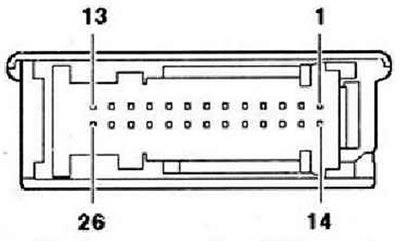

Разъём 5, 26-контактный, аудио и видео
- 1 - Зарезервирован для протокола Debug RX
- 2 - Зарезервирован для протокола Debug ТХ
- 3 - Не используется
- 4 - Вход видеосигнала, RGBS, минус
- 5 - Не используется
- 6 - Встроенный универсальный комплект для подключения мобильного телефона, распознавание мобильного телефона
- 7 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл и распознавание клавиш
- 8 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл, диагностика антенны
- 9 - Вход видеосигнала, RGBS, минус
- 10 - Вход видеосигнала NF, правый
- 11 - Вход видеосигнала, масса экрана
- 12 - Вход видеосигнала, синхронизация по вертикали и по горизонтали
- 13 - Вход видеосигнала, зелёный
- 14 - Не используется
- 15 - Не используется
- 16 - Не используется
- 17 - Не используется
- 18 - Не используется
- 19 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл, минус
- 20 - Встроенный универсальный комплект для подключения мобильного телефона, коммутируемая клемма 30
- 21 - Не используется
- 22 - Вход видеосигнала NF, минус
- 23 - Вход видеосигнала NF, левый
- 24 - Вход видеосигнала, RGBS, минус
- 25 - Вход видеосигнала, синий
- 26 - Вход видеосигнала, красный

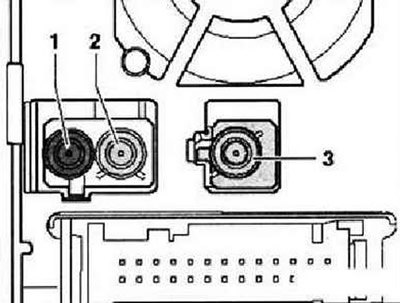

Разъёмы 6 для подключения антенн
- 1 - Разъём радиоантенны, диапазоны AM и FM2, двойной разъём FAKRA, без кодирования, сопротивление 50 Ом, цвет - кремовый белый
- 2 - Разъём радиоантенны, диапазон FM1, двойной разъём FAKRA, кодирование В, сопротивление 50 Ом, цвет - кремовый белый
- 3 - Разъём антенны навигационной системы, FAKRA, кодирование С, сопротивление 50 Ом, цвет синий
Электронная система защиты от кражи
Радионавигационная система RNS 510 имеет комфортную электронную систему защиты от кражи, работающую совместно с комбинацией приборов. При подключении радионавигационной системы после отключения питания она работает без ввода защитного кода. Необходимые условия: была проведена первая активация электронной системы защиты от кражи, радионавигационная система устанавливается в тот же автомобиль. Повторный ввод в эксплуатацию блокированной ранее радионавигационной системы возможен только после ввода правильного кода электронной системы защиты от кражи. Для определение защитного кода следует использовать тестер -VAS 5051- или тестер -VAS 5052- или их более поздние модификации. Карты с номером и наклейки больше не используются.
Инструкция: Для определение защитного кода следует использовать тестер -VAS 5051- или тестер -VAS 5052- или их более поздние модификации. Тостер должен иметь соединение онлайн, а пользователь должен иметь соответствующие права для запроса кода.
