Инструкция: Номер магнитолы по каталогу запчастей находится на стикере на корпусе магнитолы! При замене магнитолы обязательно включить кодирование, затрудняющее её использование в случае кражи. Если защитный код неизвестен, его можно запросить через известные системы. При запросе необходимо указать идентификационный номер магнитолы. Он находится на наклейке, размещённой на магнитоле Сбоку. Идентификационный номер дублируется на боковой стенке магнитолы. При ремонте или поиске неисправностей использовать - тестер VAS 5051 или тестер VAS 5052 или их более поздние модификации в режиме Ведомый поиск неисправностей. После подключение аккумуляторной батареи необходимо проверить оборудование автомобиля (магнитолу, часы, электрооборудование систем комфорта).

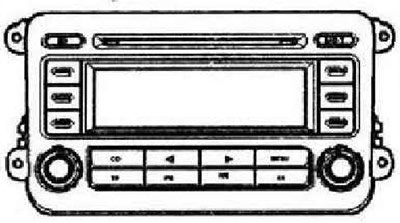

Аудиосистема RCD 300 состоит из магнитолы и динамиков в дверях. Магнитола имеет встроенный усилитель мощностью 2x20 Вт, го заказу поставляется комплектация 4x20 Вт. Передняя акустика 3-полосная, сзади установлены 2-полосные динамики. В зависимости от заказанной комплектации динамики устанавливаются либо только спереди (выходная мощность 2x20 Вт), либо спереди и сзади (выходная мощность 4x20 Вт). В комплектации с выходной мощностью 2x20 Вт динамики установлены в передних дверях: в каждой двери по одному низкочастотному, одному среднечастотному и одному высокочастотному динамику. В исполнении 4x20 Вт дополнительные динамики установлены в задних дверях; с каждой стороны по одному низкочастотному и одному высокочастотному динамику. Для расширения функций магнитолы предусмотрены разъемы для подключения CD-чейнджера; при использовании телефона предусмотрена функция приглушения звука при звонке и вход для сигнала NF телефона. Встроенный в магнитолу проигрыватель может читать CD в форматах CD-R и CD-RW.
Инструкция: Проигрывание музыкальных компакт-дисков диаметром 8 см (минидисков) невозможно. Воспроизведение Mix-CD (компакт-дисков, на которых записаны компьютерные данные и музыка) невозможно. Антенна встроена в заднее стекло. Антенна выполнена разнесенной.
(Посмотрите оригинал на портале: autoinstruction)

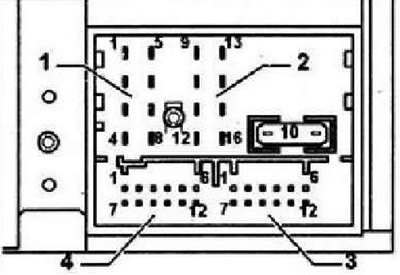

Разъёмы магнитолы RCD 300
- 1 - Разъем 1, 9-контактный, выход на динамики
- 2 - Разъем 2, 8-контактный, электропитание, шина CAN, приглушение звука при телефонном звонке
- 3 - Разъем 3, 12-контактный, вход сигнала телефона
- 4 - Разъем 4,12-контактный, управление CD-чейнджером, вход сигнала аудио CD
- 5 - Разъём 5, антенна, корпус разъёма цвета беж, разъём для подключения встроенной в заднее стекло антенны
- 6 - Разъём 6, антенна, корпус разъёма прозрачный, разъём для подключения встроенной в заднее стекла антенны
Разъем 1,8-контактный, выход на динамики
- 1 - Задний правый динамик, плюс
- 2 - Передний правый динамик, плюс
- 3 - Передний левый динамик, плюс
- 4 - Задний левый динамик, плюс
- 5 - Задний правый динамик, минус
- 6 - Передний правый динамик, минус
- 7 - Передний левый динамик, минус
- 8 - Задний левый динамик, минус
Разъем 2, 8-контактный, электропитание шина CAN, приглушение звука при телефонном звонке
- 9 - Сап High
- 10 - Сап Low
- 11 - Приглушение звука при разговоре по телефону
- 12 - Минус, клемма 31
- 13 - Не используется
- 14 - Не используется
- 15 - Плюс, клемма 30
- 16 - Сигнал управления системы защиты от кражи, SAFE
Разъем 3, 12-контактный, вход сигнала телефона
- 1-5 - Не используется
- 6 - Входящий сигнал телефона NF, минус
- 7-11 -не используется
- 12 - Входящий сигнал телефона NF, плюс
Разъем 4, 12-контактный, управление CD-чейнджером, вход сигнала аудио CD
- 1 - Выход на наушники, правый, плюс
- 2 - CD-чейнджер, левый и правый каналы, минус
- 3 - Выход на наушники, масса аудиосигнала
- 4 - CD-чейнджер, электропитание, плюс
- 5 - Выход на наушники, левый, плюс
- 6 - CD-чейнджер, шина DATA OUT
- 7 - Не используется
- 8 - CD-чейнджер, левый канал, плюс
- 9 - CD-чейнджер, правый канал, плюс
- 10 - CD-чейнджер, сигнал управления
- 11 - CD-чейнджер, шина DATA IN
- 12 - CD-чейнджер, шина CLOCK
Электронная система защиты от кражи
Магнитола имеет комфортную электронную систему защиты от кражи, работающую совместно с комбинацией приборов. При подключении магнитолы после отключения питания она работает без ввода защитного кода. Необходимые условия: была проведена первая активация электронной системы защиты от кражи, магнитола устанавливается в тот же автомобиль.
Деактивация электронной системы защиты от кражи
Повторный ввод в эксплуатацию блокированной ранее магнитолы возможен только после ввода правильного кода электронной системы защиты от кражи.
Инструкция: Код электронной системы защиты от кражи находится на наклейке вместе с номером магнитолы на карте магнитолы. Из соображений безопасности не следует хранить карту магнитолы в автомобиле. В случае необходимости следует запросить код у клиента. В случае замены магнитолы необходимо использовать код новой магнитолы. Сообщить клиенту новый код. Выяснить код магнитолы. Включить магнитолу. На дисплее магнитолы появится надпись SAFE, а затем: 1000. Для входа е этот режим не нужно нажимать кнопки. Позиция вводимого кода показывается на дисплее рядом с четырьмя многофункциональными клавишами в виде символов _Х_. С помощью четырёх многофункциональных клавиш в надлежащей последовательности ввести код, указанный на стикере карты магнитолы. Многократно нажимая по очереди соответствующие клавиши, добиться отображения кода в центре дисплея. Подтвердить ввод нажатием многофункциональной клавиши рядом со словом ENTER. После этого магнитола будет снова готова к эксплуатации, и будет работать в том же режиме, что и перед отключением.
Инструкция: Если при снятии блокировки была введена неправильная цифра, то на дисплее снова сначала появится мигающее сообщение SAFE, а затем 1000. Теперь вы можете повторить процесс ещё раз. Номер попытки индицируется на дисплее. При повторном неправильном вводе кода устройство заблокируется примерно на час, т.е. в этот период времени его невозможно разблокировать. На дисплей при этом выводится сообщение SAFE. По истечении часа (магнитола и зажигание должны оставаться включёнными) индикация попыток разблокировки на дисплее пропадет, и электронную блокировку можно будет снять способом, описанным выше. Функционирование прибора по циклу две неудавшихся попытки, часовая блокировка продолжается и далее.
