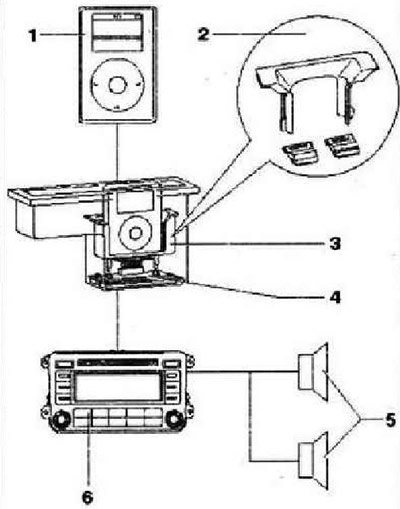

Гнездо для плеера iPOD и связанные с ним компоненты
- 1 - Плеер iPOD
- 2 - Адаптер, для адаптации гнезда к имеющим различные размеры исполнениям плеера iPOD
- 3 - Гнездо для плеера iPOD, гнездо встроено в вещевой отсек под центральным подлокотником
- 4 - Электронные компоненты гнезда для плеера (POD, гнездо имеет неразборную конструкцию, при отказе электронных компонентов оно заменяется в сборе
- 5 - Левые и правые динамики в а/м, в зависимости от исполнения аудиосистемы
- 6 - Магнитола -R- или блок управления с дисплеем радионавигационной системы -J503-
Установка и снятие адаптера гнезда
Для адаптации гнезда к имеющим различные размеры исполнениям плеера iPOD предусмотрены специальные адаптеры. Соответствующий используемому плееру адаптер вставляется в гнездо.
Установка

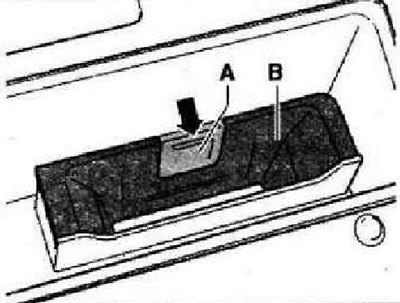

Для подключения классического плеера iPOD и плеера iPOD Photo действовать следующим образом. Маленькие адаптеры используются для компенсации различных толщин классического плеера iPOD и плеера iPOD Photo. Движением по направлению -стрелки- вставить адаптер -А- а адаптер -В- до упора.
Инструкция: Существует несколько исполнений адаптера -А-, они различаются толщиной.

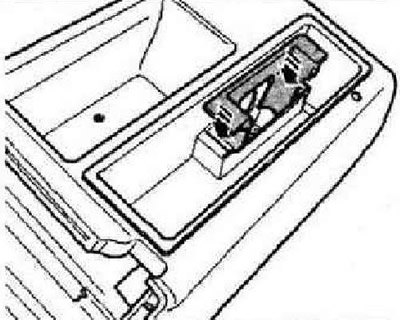

Для подключения плеера IPOD mini действовать следующим образом:
Движением по направлению -стрелки- вставить адаптер в гнездо до упора.

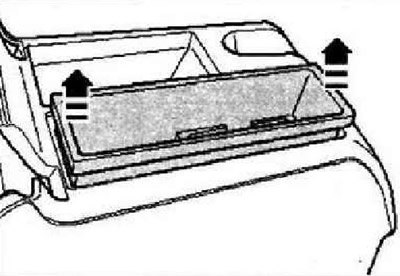

Снятие и установка гнезда для плеера iPOD
Взявшись за внутренние стенки вещевого отсека, извлечь его наружу движением в направлении -стрелки-. Отсоединить разъём гнезда в нижней части вещевого отсека.
Установка

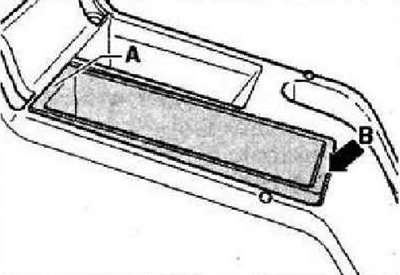

Подсоединить разъём. Установить вещевой отсек на место а центральной консоли сначала в области -А-, а затем надавить на него по направлению -В-, чтобы он зафиксировался в центральной консоли.

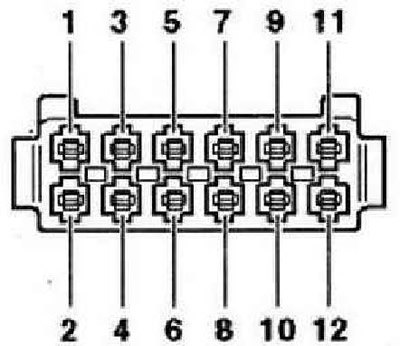

Расположение контактов в разъёме гнезда для плеера iPOD
- 1 - DATA (обмен данными между плеером iPOD и магнитолой)
- 2 - DATA-CLOCK (внутренний протокол проверки для контроля потока данных)
- 3 - Электропитание, клемма 31, минус
- 4 - Управляющий провод для магнитолы (как для CD-чейнджера)
- 5 - Не используется
- 6 - Электропитание, плюс
- 7 - Аудиовыход, правый канал, плюс
- 8 - Управляющий провод от магнитолы, плюс (как для CD-чейнджера)
- 9 - Аудиовыход, минус
- 10 - Аудиовыход, левый канал, плюс
- 11 - Не используется
- 12 - Не используется
Разъём USB для флэш-карт USB и МРЗ-плееров

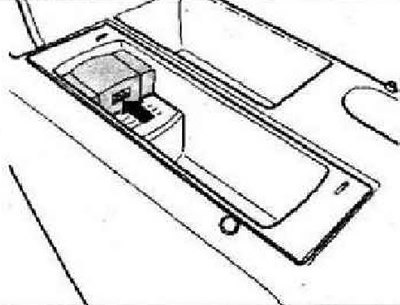

Разъём USB -стрелка- установлен в откидывающемся подлокотнике. Разъём USB для подключения USB-носителей (флэш-карт USB и МРЗ-плееров) устанавливается в а/м Tiguan в качестве опции VW Individual. После подключения USB-носителя к разъёму ка дисплее магнитолы/радионавигационной системы могут отображаться названия содержащихся в его памяти файлов. Файлы могут быть выбраны и воспроизведены через аудиосистему а/м. Электропитание USB-носителя производится через разъём USB от бортовой сети а/м.
Поддерживаемые форматы музыкальных файлов
Воспроизводятся только файлы указанных ниже форматов: mp3 (MPEG1 Layer 3 от 32 до 320 кбит/с), wma (от 8 до 192 кбит/с), wav (частота дискретизации 16 кГц с 16-битным кодированием, стерео), ogg vorbis (до q10,48 кГц, стерео). Файлы в формате DMR не поддерживаются!
Важные указания: Ни в коей случае не отсоединять носители от разъёма USB, если в качестве источника (CD) выбран разъём USB. Это может привести к повреждению носителя. Не подсоединять МРЗ-плеер непосредственно к разъёму USB - разъём может быть повреждён. Необходимо всегда использовать USB-удлинитель. Не подключать к разъёму какие-либо другие устройства (подключать только флэш-карты USB и МРЗ-плееры). Подключение винчестеров, хабов и прочих устройств не предусмотрено, они не будут работать. Максимальная величина потребляемой USB-носителем мощности не должна превышать 2,5 Вт (500 мА/5 В). Запрещается подключать носители с большей величиной потребляемой мощности. Не вставлять металлические предметы в разъём USB. Это может вызвать короткое замыкание и повреждение устройства. Если носитель не распознаётся в течение 15 с, следует извлечь его из разъёма USB, а затем подключить снова. Для установление соединения через интерфейс USB на некоторых моделях МРЗ-плееров необходимо нажать соответствующую кнопку. Допустимая температура эксплуатации большинства флэш-карт USB и МРЗ-плееров находится в диапазоне 0-40°С. Сообщите клиенту, что по этой причине не следует надолго оставлять носители в автомобиле.
Снятие и установка вещевого отсека с разъёмом USB

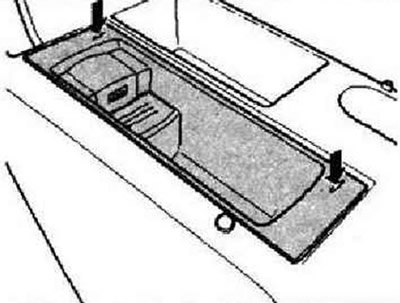

Вещевой отсек с разъёмом USB установлен в откидывающемся центральном подлокотнике. Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Полностью откинуть центральный подлокотник. Извлечь вставленный в разъём носитель/удлинитель. Вдавить съёмники в пазы -стрелки-.
Информация скопирована с сайта (Autoinstruction.ru)

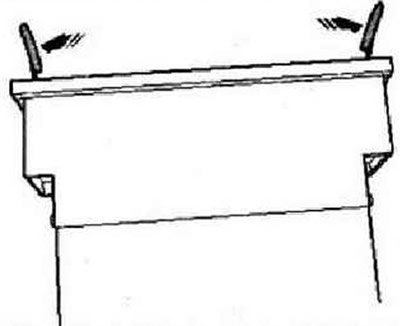

Для лучшего понимания при описании следующих операций вещевой отсек изображен снятым. Потянуть съёмники друг от друга -стрелки-, чтобы разблокировать фиксаторы. Удерживая съёмники отжатыми друг от друга, извлечь из подлокотника вещевой отсек. Отсоединить разъем.
Нажать на пружинный фиксатор по направлению -стрелки- и извлечь из снятого вещевого отсека движением в направлении -стрелки А-.
Установка осуществляется в обратной последовательности. Вставить вещевой отсек в подлокотник, чтобы разъём USB оказался сзади.

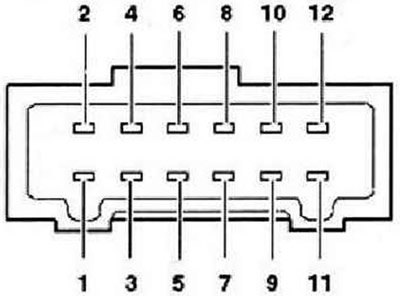

Расположение контактов в разъеме жгута проводов разъёма USB
- 1 - Data In, (здесь выход)
- 2 - Data Clock
- 3 - Электропитание, клемма 31
- 4 - Data Out, (здесь вход)
- 5 - Не используется
- 6 - Электропитание, клемма 30
- 7 - Аудиосигнал NF, правый, плюс
- 8 - Управляющий провод, плюс, запитывается магнитолой
- 9 - Аудиосигнал NF, минус
- 10 - Аудиосигнал NF, левый, плюс
- 11 - Не используется
- 12 - Не используется
Разъём AUX-IN

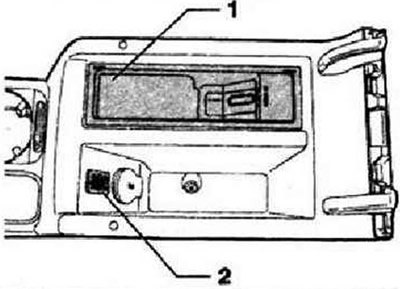

Разъём AUX-IN установлен в центральной консоли.
Место установки разъёма AUX-IN -2-.

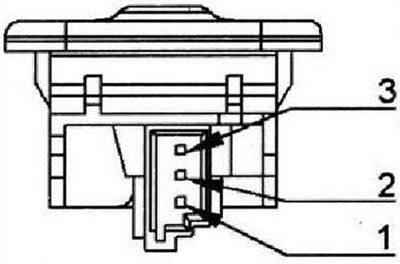

Расположение контактов в разъёме узла разъёма AUX-IN
- 1 - Аудиосигнал, левый канал
- 2 - Электропитание, клемма 31, минус
- 3 - Аудиосигнал, правый канал
Снятие и установка разъёма AUX-IN

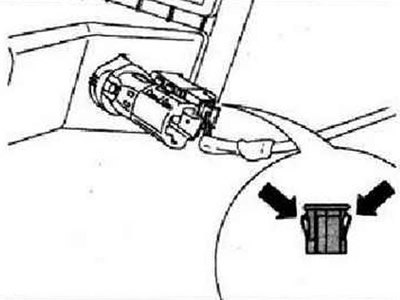

При необходимости снять CD-чейнджер. Снять заднюю часть центральной консоли. Сжать фиксирующие скобы -стрелки- с помощью клина -3409- и извлечь разъём AUX-IN из гнезда крепления.

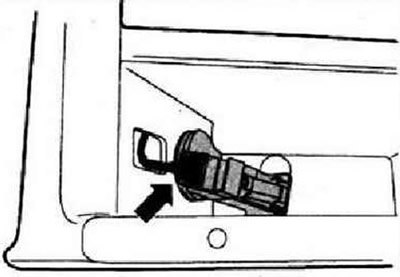

Отсоединить разъем.
Установка осуществляется в обратной последовательности.
