Осторожно: Автомобиль не должен стоять на колесах. После ослабления болта подшипник ступицы может быть поврежден под действием веса автомобиля. Если возникла необходимость перекатить автомобиль со снятым приводным валом, то предварительно в ступицу необходимо установить наружный шарнир и затянуть ступичный болт моментом 120 Нм.

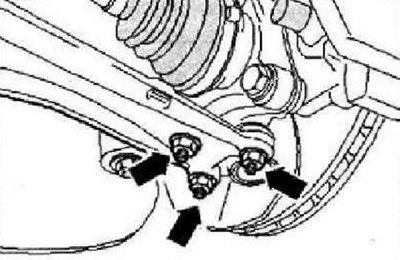

Снять нижний шумоизолирующий кожух. Снять колесо. Открутить гайки -стрелки-.

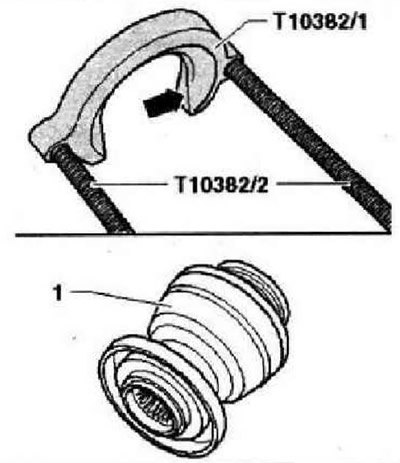

Отсоединить треугольный рычаг от шаровой опоры и соответственно от поворотного кулака. Отвинтить от стабилизатора его стойки (с обеих сторон). Выдвинуть наружный ШРУС из ступицы колеса. Зафиксировать приводной вал от падения. Собрать съёмник приводных валов -Т10382-. Для снятия вала с шариковым ШРУСом -1- съёмник следует собрать так, чтобы выемка стрелка-пластины -Т10382/1 была обращена к винтам Т10382/2-. Соединить друг с другом подсобранный съёмник приводных валов -Т10382- и инерционный съёмник -VW 771-.
Инструкция: Чтобы извлечь приводной вал из КП с помощью съёмника -Т10382-, необходимо отвести назад амортизаторную стойку со всеми навесными деталями.
Отвести назад амортизаторную стойку со всеми навесными деталями, закрепив её ремнём -Т10036-, например, относительно консольного рычага подъёмника. Стойку следует отвести настолько, чтобы съёмник -Т10382- можно было установить параллельно приводному валу.

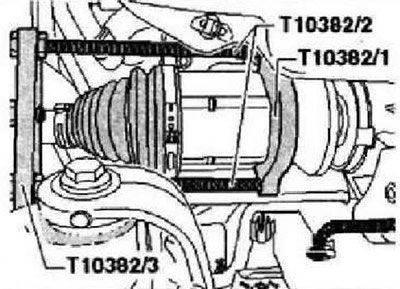

Установить съёмник -Т10382- и аыпрес-соватъ приводной вал. Извлечь приводной вал.
Установка
Удалить остатки краски и/или следы коррозии на резьбе/шлицах наружного ШРУСа. Установить новое стопорное кольцо в канавку полуосевого вала КП. Нанести на шлицы полуосевого вала универсальную смазку -G 060 735 А2-. Надеть шариковый ШРУСа на шлицы полуосевого вала КП. Ввести приводной вал в шарнир до упора. После этого «рывком» до конца надеть шарнир на полуосевой вал КП.
[Источник расположен на веб-ресурсе: www.AutoInstruction.ru]
Инструкция: Категорически запрещается использовать молоток или другие ударные инструменты!
Проверить надежность посадки стопорного кольца ШРУСа, потянув шарнир из КП.
Осторожно: При выполнении этой проверки следует тянуть только за шарнир, а не за приводной вал.
Снять ремень -Т10038-. Как можно глубже ввести шлицевой конец наружного ШРУСа в шлицевое отверстие ступицы колеса. Привинтить шаровую опору к треугольному рычагу -стрелки-.
Инструкция: Проверить отсутствие повреждений и заломов на пыльнике.
Установить нижний шумоизолирующий кожух. Затянуть ступичный болт.
Инструкция: Автомобиль при этом не должен стоять на колесах, поскольку в противном случае будут повреждены ступичные подшипники.
Установить колесо и затянуть болты его крепления.
Моменты затяжки
| Шаровая опора к треугольному рычагу. Использовать только новые гайки | 60 Нм |
| Приводной вал к ступице "болт с деенадцатнграннай головкой". Использовать только новый болт | 70 Нм и довернуть на 90° |
