Рис. 14. Блок управления наружным освещением
Для управления наружным освещением имеется главный переключатель освещения, расположенный на передней панели слева от рулевой колонки.
Поворотная ручка выключателя света имеет следующие положения:
Включены габаритные огни.
Включены фары ближнего света и габаритные огни.
О Наружное освещение выключено.
Для включения противотуманных фар потяните ручку (при этом должны быть включены фары или габаритные огни) на себя до первой фиксации.
Для включения задних противотуманных фонарей в зависимости от комплектации автомобиля нужно выполнить следующие действия:
- автомобили с противотуманными фарами - потяните ручку на себя до второй фиксации;
- автомобили без противотуманных фар - потяните ручку на себя до упора.
Внимание:
- противотуманные фары следует включать только при плохой видимости, в противном случае вы можете ослепить других участников дорожного движения;
- при вытаскивании ключа зажигания из замка звуковой сигнал предупреждает о невыключенном наружном освещении.
Регулировка угла наклона светового пучка фар
Рекомендуемые установки регулятора угла наклона светового пучка фар в зависимости от типа кузова и степени загрузки автомобиля.
| Положение регулятора | |||
| 5-местный | 7-местный | фургон | |
| Водитель и передний пассажир | 0 | 0 | 0 |
| Водитель и все пассажиры | 1 | 2 | - |
| Полностью загруженный багажник | 3 | 3 | 3 |
Источник статьи доступен на сайте: www.autoinstruction.ru
Подсветка комбинации приборов и выключателя освещения
Рядом с главным переключателем освещения расположены два рифленых колесика (см. рис. 15) регуляторов яркости подсветки комбинации приборов (1) и угла наклона светового пучка фар (2).

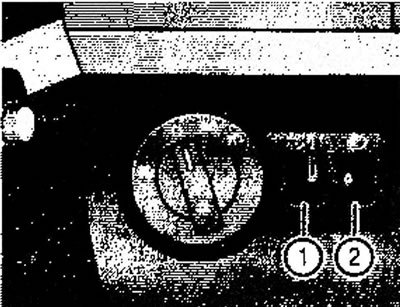

Рис. 15. Панель управления освещением: 1. Регулятор яркости подсветки комбинации приборов
2. Регулятор угла наклона светового пучка фар
Рычаг переключения управления наружным освещением

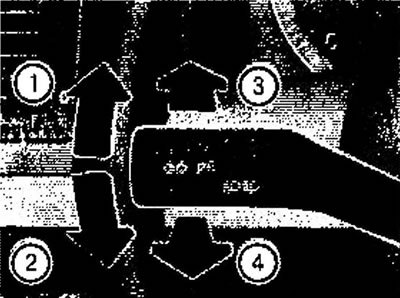

Рис. 16. Переключатель управления дальним светом и указателями поворотов
Функции переключателя:
- Включение дальнего света: при включенном ближнем свете нажать рычаг от себя (стрелка 3). В этом положении рычаг фиксируется.
- Импульсное включение дальнего света: потянуть рычаг на себя (стрелка 4). В этом положении рычаг не фиксируется, включение дальнего света не зависит от включения ближнего.
- Включение указателей поворотов: перевести рычаг в положение вверх (стрелка 1) или вниз (стрелка 2) при включенном зажигании.
- Включение стояночных огней: при выключенном зажигании перевести рычаг в положение вверх (стрелка 1) или вниз (стрелка 2). В этом случае будут светиться габаритные огни только правой или только левой стороны.
