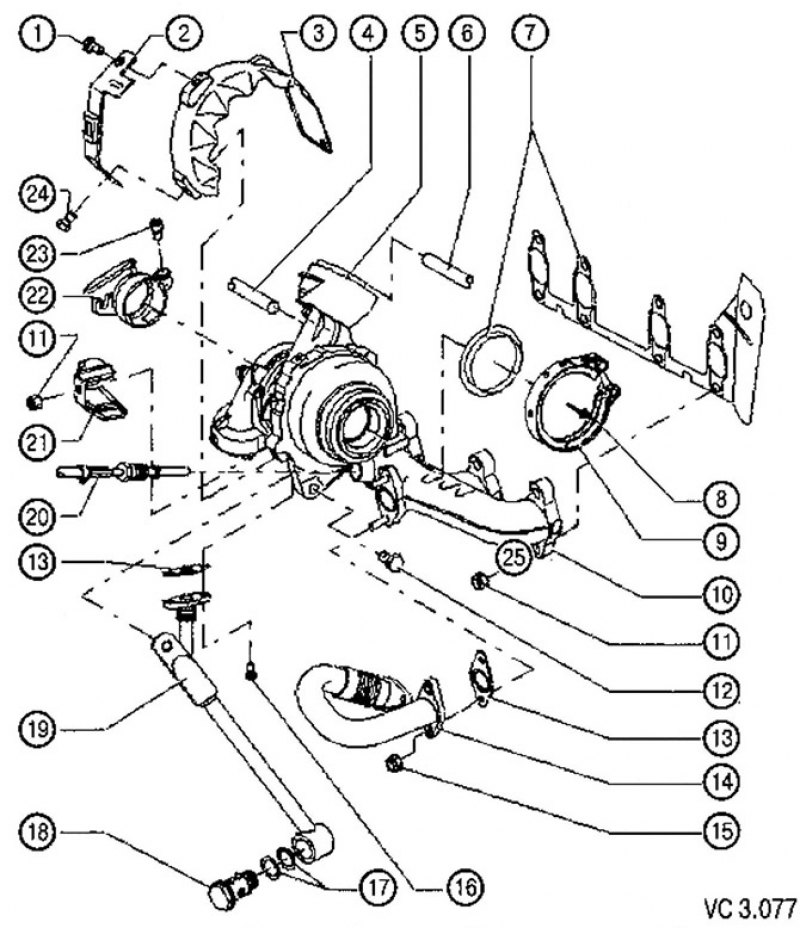

Перечень узлов и деталей впускного тракта дизельных двигателей 1,9 л BLS и BSU с технологическими замечаниями по ремонту к рисунку VC3.077:
1. Винт крепления теплозащитного экрана: 10 Нм.
2. Кронштейн теплозащитного экрана.
3. Теплозащитный экран.
4. Шланг подачи масла к турбонагнетателю:
- перед установкой наполнить турбонагнетатель моторным маслом через подающий маслопровод.
5. Турбонагнетатель:
- заменяется только е сборе с выпускным коллектором.
6. Вакуумный шланг, соединяющий вакуумную камеру с блоком электромагнитных клапанов.
7. Уплотнение: .
- при сборке заменить новым.
8. К сажевому фильтру.
9. Хомут, соединяющий турбонагнетатель с сажевым фильтром: 7 Нм.
10. Выпускной коллектор:
- заменять только в сборе с турбонагнетателем.
11. Гайка крепления выпускного коллектора: 25 Нм:
- при сборке заменить новой.
12. Винт крепления турбонагнетателя к опоре: 25 Нм.
13. Уплотнение:
- при сборке заменить новым.
14. Трубка системы рециркуляции ОГ.
15. Гайка крепления фланца трубки системы рециркуляции ОГ: 25 Нм:
- при сборке заменить новой.
16. Винт крепления фланца опоры турбонагнетателя: 15 Нм.
17. Уплотнительное кольцо:
- при сборке заменить новым.
18. Пустотелый болт для слива масла в картер двигателя: 60 Нм.
19. Опора для турбонагнетателя, включающая в себя сливной масляный канал.
20. Датчик температуры отработавших газов (G235): 45 Нм:
- перед установкой смазать резьбу датчика термоустойчивой пастой.
21. Щиток.
22. Соединительный патрубок входного (в турбонагнетатель) воздуховода.
23. Стяжной винт: 9 Нм.
24. Винт крепления теплозащитного экрана: 10 Нм.
