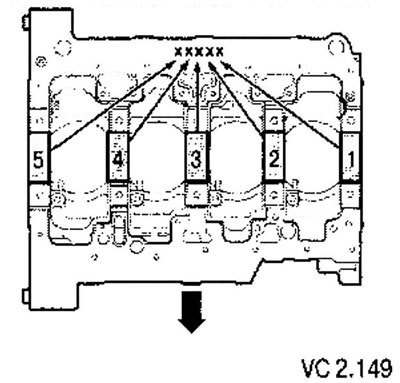

Стрелка указывает в направлении движения автомобиля.
На заводе блок цилиндров комплектуется верхними вкладышами коренных подшипников соответствующей толщины.
Толщины вкладышей обозначаются цветными метками.
- R - красный
- G - желтый
- В - синий
- W - белый
Внимание!
- Если маркировку цвета невозможно прочесть, то следует применять вкладыш с синей меткой.
- Нижние вкладыши коренных подшипников поставляются службой запчастей только с меткой желтого цвета.
(Оригинал выложен на портале: «Autoinstruction.ru»)
Размеры коленчатого вала
| Категория размера | Диаметр шейки коренного подшипника | Диаметр шейки шатунного подшипника |
| Номинальный размер | 48,00 (-0,017; -0,037) мм | 42,00 (-0,022; -0,042) мм |
| I-й ремонтный размер | 47,75 (-0,017; -0,037) мм | 41,75 (-0,022; -0,042) мм |
| II-й ремонтный размер | 47,50 (-0,017; -0,037) мм | 41,50 (-0,022; -0,042) мм |
| III-й ремонтный размер | 47,25 (-0,017; -0,037) мм | 41,25 (-0,022; -0,042) мм |
