Изменения в электрической схеме (генератор и регулятор напряжения) (VW Beetle «Type 1»)

  • Главная
  • Фольксваген
  • Жук
  • Type 1 (1960-1986)
  • Электрооборудование
  • Электрические схемы
  • Изменения в электрической схеме (ге…
0
Изменения в электрической схеме (генератор и…

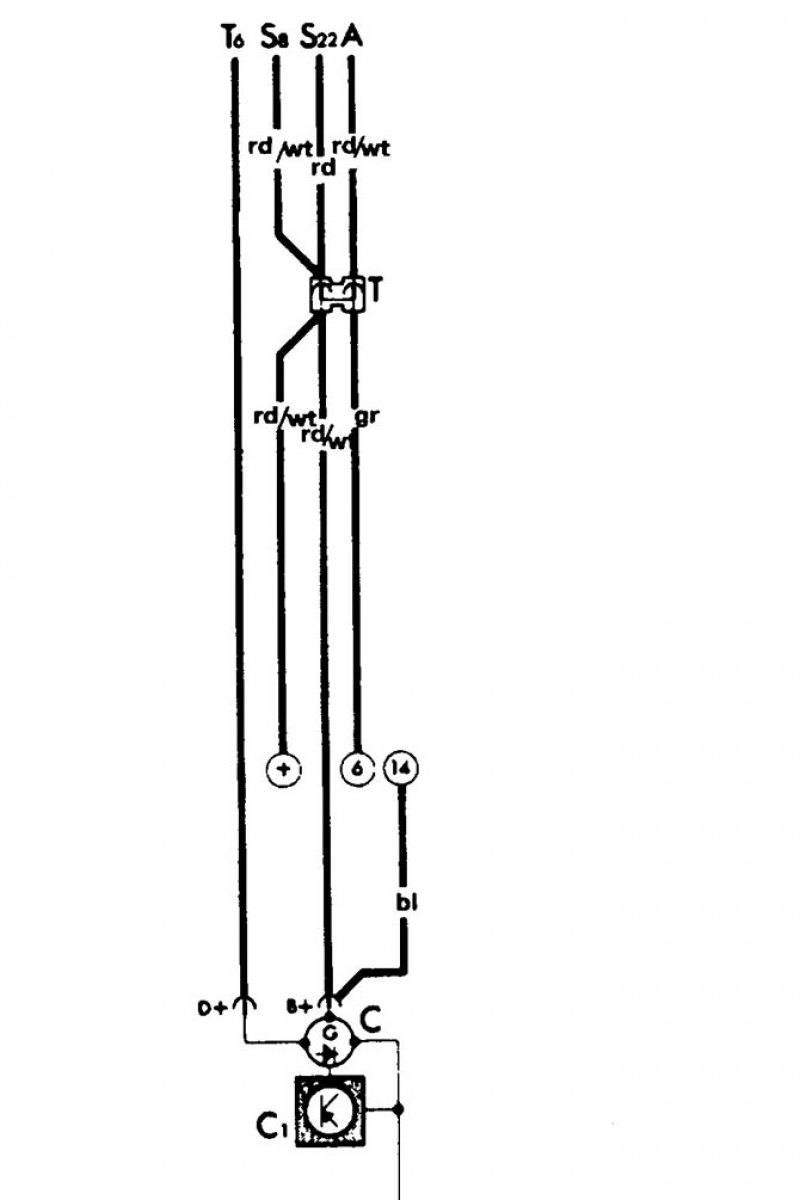

ОбозначениеНаименование элементаУчасток цепи
L23Правая противотуманная фара6
S2Предохранитель4
S6Предохранитель3
S8Предохранитель6, 8
S10Предохранитель6
S21Предохранитель противотуманных фар (16 А)5
S22К предохранителю обогревателя заднего стекла9
ТЖгут проводов в моторном отсеке9, 10
Т6К 8-контактному разъему7

Информация по пользованию электрическими схемами находится здесь →

Условные обозначения элементов электрических схем находятся здесь →
