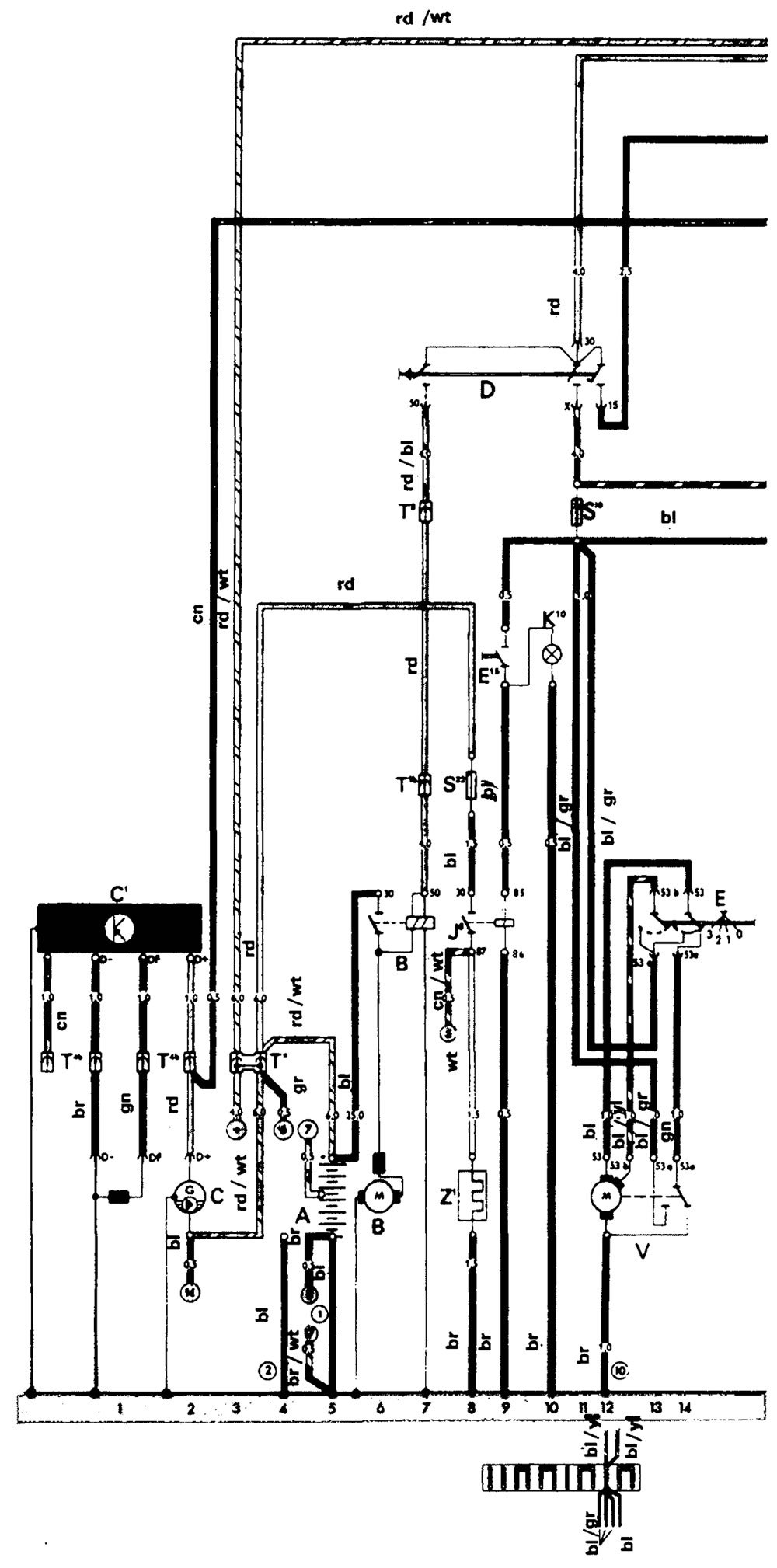

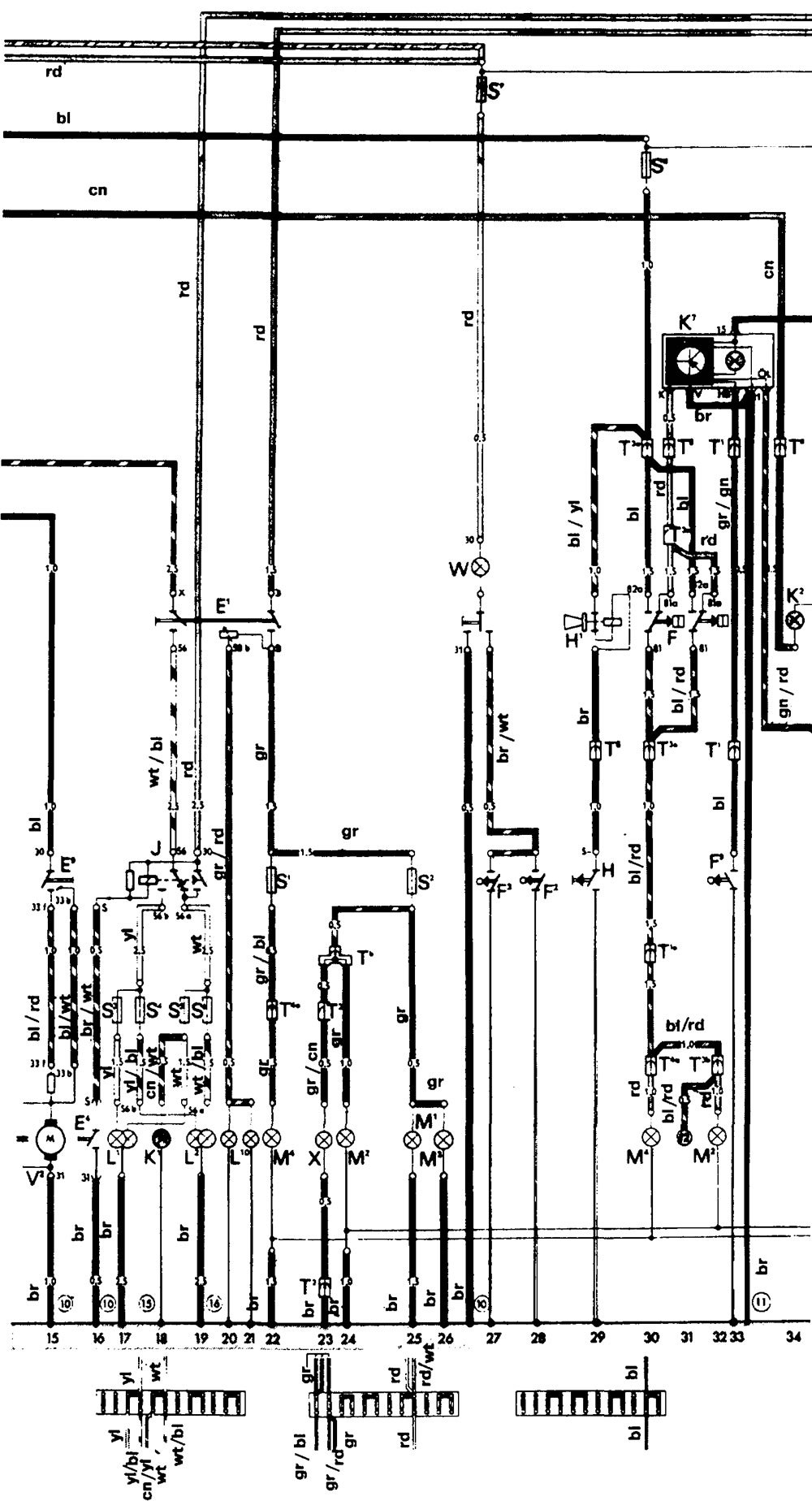

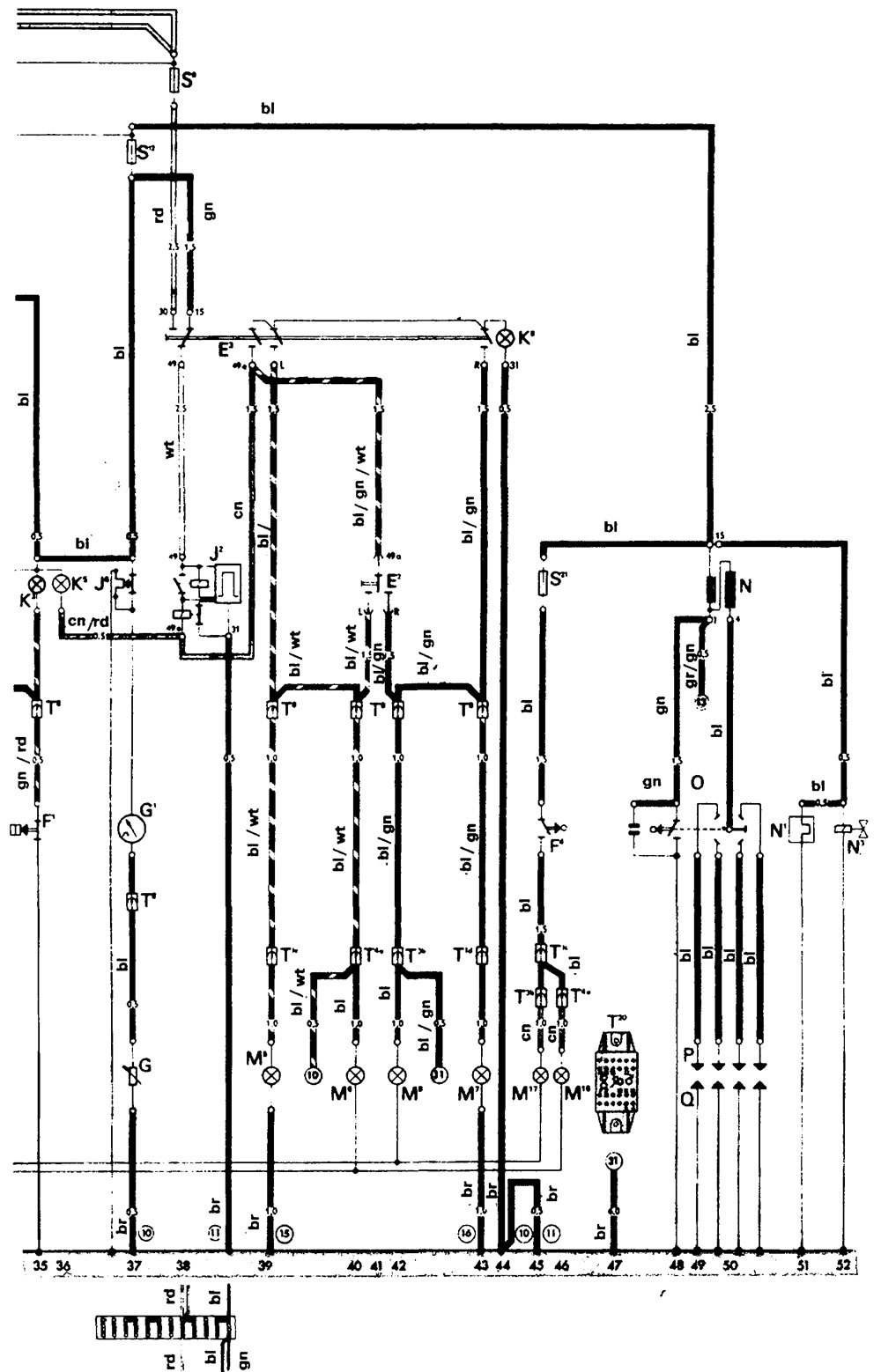

| Обозначение | Наименование элемента | Участок цепи |
| А | Аккумулятор | 5 |
| В | Стартер | 6, 7 |
| С | Генератор | 1, 2 |
| С1 | Регулятор напряжения | 1, 2 |
| D | Замок зажигания | 7, 11, 12 |
| Е | Переключатель стеклоочистителей | 13, 14 |
| Е1 | Переключатель света | 18,20, 22 |
| Е2 | Переключатель указателей поворотов | 41 |
| Е3 | Включатель аварийной сигнализации | 38, 39, 43 |
| Е4 | Включатель ближнего света и светового сигнала | 16 |
| Е9 | Включатель вентилятора | 15 |
| Е15 | Включатель обогрева заднего стекла | 9 |
| F | Включатель фонарей стоп-сигнала | 30, 31, 32 |
| F1 | Датчик давления масла | 35 |
| F2 | Включатель на левой двери | 28 |
| F3 | Включатель на правой двери | 27 |
| F4 | Включатель фонарей заднего хода | 45 |
| F9 | Включатель контрольной лампы стояночного тормоза | 33 |
| G | Датчик уровня топлива | 37 |
| G1 | Указатель уровня топлива | 37 |
| Н | Кнопка звукового сигнала | 29 |
| Н1 | Звуковой сигнал | 29 |
| J | Реле переключения на ближний свет и светового сигнала | 16, 17, 18, 19 |
| J2 | Реле аварийной сигнализации | 38 |
| J6 | Стабилизатор напряжения | 37 |
| J9 | Реле обогрева заднего стекла | 8, 9 |
| К1 | Контрольная лампа дальнего света фар | 18 |
| К2 | Контрольная лампа работы генератора | 34 |
| К3 | Контрольная лампа аварийного давления масла | 35 |
| К5 | Контрольная лампа указателей поворотов | 36 |
| К6 | Контрольная лампа аварийной сигнализации | 44 |
| К7 | Контрольная лампа тормозной системы и стояночного тормоза | 31, 32, 33 |
| К10 | Контрольная лампа обогрева заднего стекла | 10 |
| L1 | Двухнитевая лампа левой фары | 17 |
| L2 | Двухнитевая лампа правой фары | 19 |
| L10 | Лампа освещения спидометра | 20, 21 |
| М1 | Левый стояночный фонарь | 25 |
| М2 | Задний правый габаритный фонарь | 24 |
| М2 | Правый фонарь стоп-сигнала | 32 |
| М3 | Правый стояночный фонарь | 26 |
| М4 | Задний левый габаритный фонарь | 22 |
| М4 | Левый фонарь стоп-сигнала | 30 |
| М5 | Передний левый указатель поворотов | 39 |
| М6 | Задний левый указатель поворотов | 40 |
| М7 | Передний правый указатель поворотов | 43 |
| М8 | Задний правый указатель поворотов | 42 |
| М16 | Левый фонарь заднего хода | 46 |
| М17 | Правый фонарь заднего хода | 47 |
| N | Катушка зажигания | 49, 50 |
| N1 | Пусковая автоматика | 51 |
| N3 | Электромагнитный запорный клапан | 52 |
| 0 | Распределитель зажигания | 48, 49, 50 |
| Р | Наконечники свечей зажигания | 49, 50 |
| Q | Свечи зажигания | 49,50 |
| S1-S12 | Предохранители | 11, 17,19, 22, 25, 27, 30, 37, 38 |
| S21 | Предохранитель фонарей заднего хода (8 А) | 45 |
| S22 | Предохранитель обогревателя заднего стекла (8 А) | 8 |
| Т | Жгут проводов | |
| а | под задним сиденьем | |
| b | за моторным щитом | |
| Т1 | 1-контактный разъем | |
| а | сзади панели приборов | |
| bb | под задним сиденьем | |
| с | зВ моторным щитом | |
| d | в багажнике спереди справа | |
| е | в багажнике спереди слева | |
| Т2 | 2-контактный разъем | |
| Т3 | 3-контактный разъем | |
| а | в багажнике слева | |
| b | за моторным щитом | |
| с | в моторном отсеке | |
| Т4 | а - 4-контактный разъем за моторным щитом | |
| Т4 | b - 4-контактный разъем под задним сиденьем | |
| Т8 | 8-контактный разъем за панелью приборов | 47 |
| Т20 | Центральный разъем | 48 |
| V | Электродвигатель стеклоочистителей | 12, 13, 14 |
| V2 | Электродвигатель вентилятора отопителя | 15 |
| W | Освещение салона | 27 |
| X | Фонарь освещения номерного знака | 23 |
| Z1 | Обогреватель заднего стекла | 8 |
| Соединения с"массой" | ||
| 1 | Провод "массы" от аккумулятора к кузову | 5 |
| 2 | Провод "массы" от генератора к кузову | 4 |
| 10 | Клемма "массы" панели приборов | - |
| 11 | Клемма "массы" спидометра | - |
| 15 | Клемма "массы" в багажнике спереди слева | - |
| 16 | Клемма "массы" в багажнике спереди справа | - |
