Снятие
1. Отсоедините батарею от массы.
2. Ослабьте боты кожуха вентилятора.
3. Отсоедините трос заслонки и втяните трос в сторону трансмиссии.
4. Снимите рукоятку и чехол рычага раздаточной коробки.
5. Поднимите автомобиль и установите на подставки.
6. Снимите нижний щиток и слейте трансмиссионную жидкость из трансмиссии и масло из раздаточной коробки.
7. Снимите карданные валы (cм. подраздел 7.4.3.2).
8. Снимите переднюю выхлопную трубу.
9. Отсоедините от картера трансмиссии заправочный патрубок и трубки охладителя жидкости.
10. На автомобилях до 1992 г. отсоедините трос спидометра.
11. Отсоедините от трансмиссии разъемы и вакуумные шланги.
12. Отсоедините тяги от трансмиссии (А) и раздаточной коробки (В).
13. Снимите стартер.

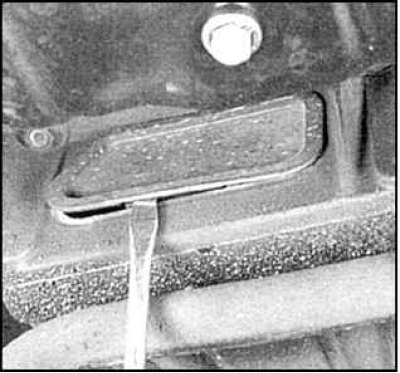

14. Снимите крышку гидротрансформатора. Обозначьте положение гидротрансформатора на ведущем диске.

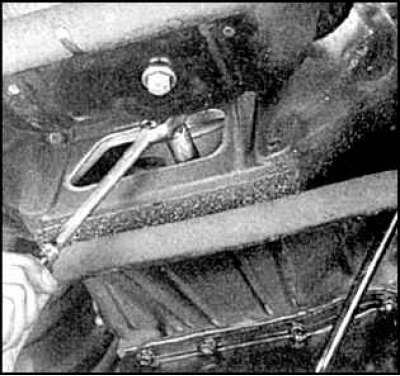

15. Отверните поочередно болты, проворачивая коленвал.
16. Вывесите двигатель и трансмиссию домкратами и отверните болты крепления трансмиссии к поперечине.
17. Слегка приподнимите трансмиссию и отверните болты и гайки крепления поперечины к раме и снимите поперечину.
 |
 |

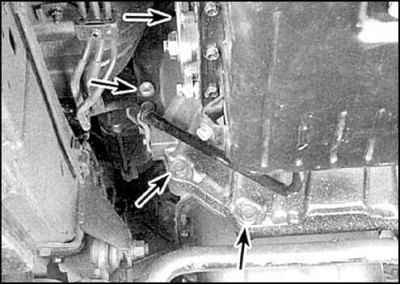

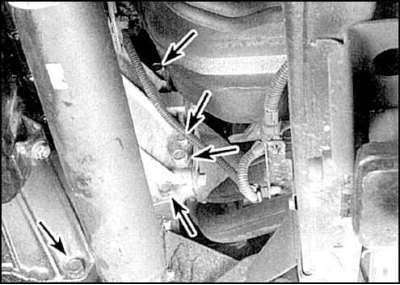

18. Отверните болты крепления трансмиссии к двигателю c левой (фото слева) и с правой (фото справа) (указаны стрелками).
19. Сместите трансмиссию назад и снимите с направляющих штифтов. Закрепите гидротрансформатор на трансмиссии. Опустите трансмиссию и достаньте из-под автомобиля.
Установка
1. Убедитесь, что гидротрансформатор находится в зацеплении с насосом и первичным валом. Для этого прижмите гидротрансформатор в сторону трансмиссии, одновременно поворачивая.
2. Правильная посадка гидротрансформатора сопровождается характерным звонким стуком.
3. Далее сборка выполняется в обратном порядке.
4. Совместите метки на гидротрансформаторе, нанесенные при разборке, присоедините все разъемы и шланги.
5. Отрегулируйте тяги.
