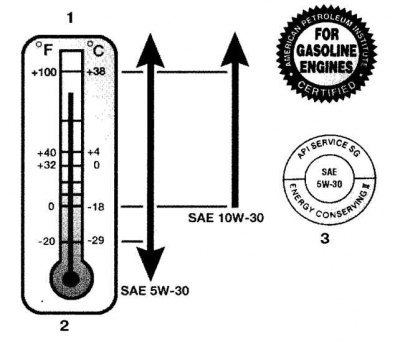

Рекомендуемая вязкость масла для двигателя в различных диапазонах температуры
1. Жаркий климат; 2. Холодный климат; 3. При приобретении обращайте внимание на этот товарный ярлык

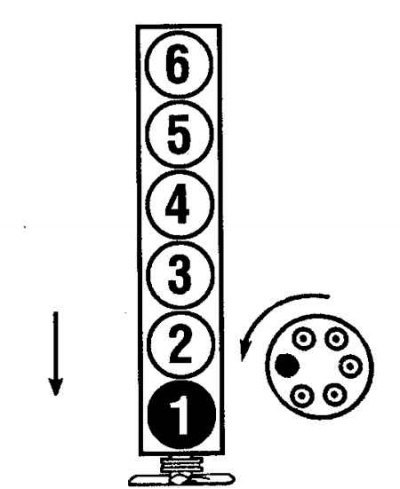

Нумерация цилиндров и направление вращения распределителя на двигателях 2F и 3F-E
Темным кружком обозначен вывод 1-го цилиндра.

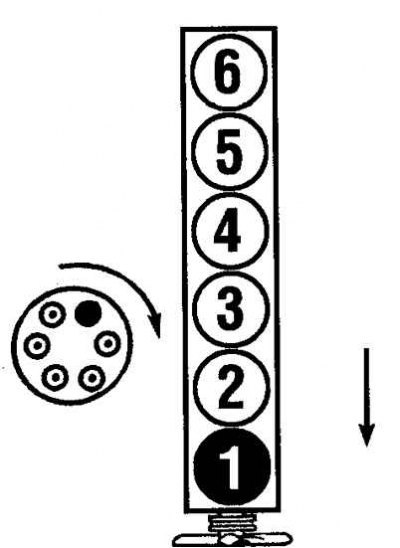

Нумерация цилиндров и направление вращения распределителя на двигателях 1FZ-FE
Темным кружком обозначен вывод 1-го цилиндра.
Рекомендуемые смазочные материалы и жидкости
| Масло для двигателя | Моторное масло API SH или SG |
| Вязкость | см. рис. Рекомендуемая вязкость масла для двигателя в различных диапазонах температуры |
| Охлаждающая жидкость | Антифриз на основе этиленгликоля |
| Тормозная жидкость | DOT3 |
| Жидкость гидропривода сцепления | DOT3 |
| Жидкость для гидроусилителя руля | жидкость автоматической трансмиссии Dextron II |
| Масло для механической КПП | Трансмиссионное масло API GL-4 или GL-5 SAE 80W-90 |
| Масло для раздаточной коробки | Трансмиссионное масло API GL-4 или GL-5 SAE 80W-90 |
| Масло для редуктора заднего моста | Масло для гипоидных передач API GL-5 SAE 80W-90 |
| Смазка общего назначения | Литиевая смазка NLGI No.2 |
Порядок работы цилиндров
| Двигатели 2F и 3F-E | 1–5–3–6–2–4, направление вращения распределителя зажигания по часовой стрелке |
| Двигатель 1FZ-FE | 1–5–3–6–2–4, направление вращения распределителя зажигания по часовой стрелке |
| Зазоры в клапанах (мм): | |
| Двигатели 2F (прогрет): | |
| – впускных | 0,20 |
| – выпускных | 0,35 |
| Двигатели 3F-E (на холодном): | |
| – впускных | 0,20 |
| – выпускных | 0,35 |
| Двигатели 1FZ-FE, (на холодном): | |
| – впускных | 0,15 – 0,25 |
| – выпускных | 0,25 – 0,35 |
| Педаль сцепления | |
| Автомобили марок FJ60 и FJ62: | |
| – высота пяты над полом кузова | 181 мм |
| – свободный ход | 13 – 23 мм |
| Тормоза (также см. подраздел 8.1) | |
| Педаль тормоза: | |
| – автомобили марок FJ60 и FJ62: | |
| • высота пяты над полом кузова | 180 мм |
| • свободный ход | 3 – 6 мм |
| – автомобили марок FJ80: | |
| • высота пяты над полом кузова | 167 мм |
| • свободный ход | 3 – 6 мм |
| Ход рычага ручного тормоза: | |
| – барабанные тормоза | 5 – 6 щелчков |
| – дисковые тормоза | 5 – 6 щелчков |
| Подвеска и рулевое управление | |
| Люфт руля по ободу | 40 мм |
| Люфт шаровых опор подвески | 0 |
Моменты затяжки, Н·м
| Болты поддона автоматической трансмиссии | 6,1 |
| Сливная пробка автоматической трансмиссии | 25 |
| Пробки раздаточной коробки | 33 |
| Пробки редукторов | 44 |
| Сливная пробка двигателя | 25 |
| Свечи | 25 |
| Гайки колес | 110 |
