Снятие
Внимание! Работы выполняются на холодном двигателе.
1. Отсоедините батарею от массы.
2. Отсоедините от камеры все разъемы.
3. Отсоедините трос привода заслонки и тягу трансмиссии.

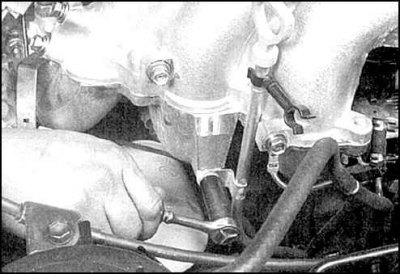

4. Снимите кронштейн патрубка маслоуказателя.

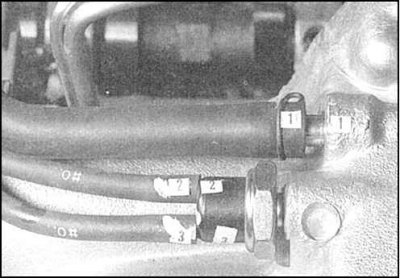

5. Четко обозначьте и отсоедините все вакуумные шланги.
6. Отсоедините шланг системы вентиляции картера.
7. Отверните болт и снимите кронштейн (если предусмотрен).
Смотрите оригинал на указанном сайте: www.Autoinstruction.ru
8. Отсоедините и заглушите шланги охлаждающей жидкости.

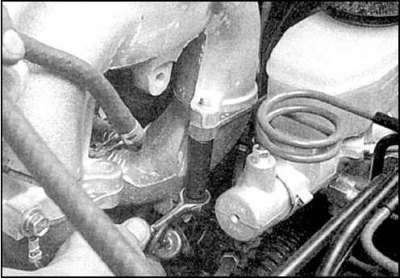

9. Отверните болты и снимите камеру.
Установка

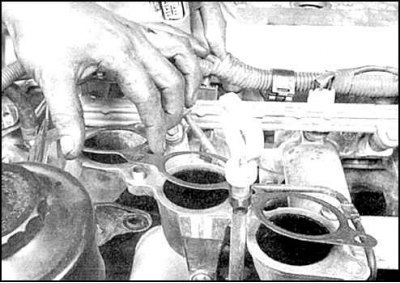

1. Очистите и проверьте состояние разъемных плоскостей коллектора и камеры. Замените прокладку нижнего впускного коллектора. Установите на впускной коллектор камеру в сборе с корпусом заслонки. Убедитесь в правильности установки прокладки.
2. Заверните болты крепления к впускному коллектору, затяните болты с моментом указанным в (см. подраздел 3.2.1). Далее установка выполняется в обратном порядке.
