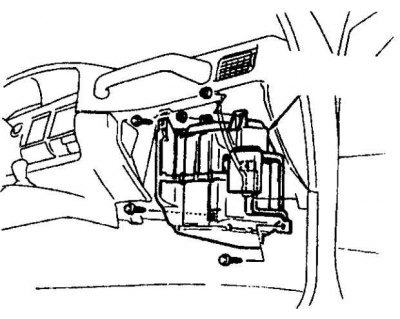

Крепление испарителя на автомобилях серии 60, 62

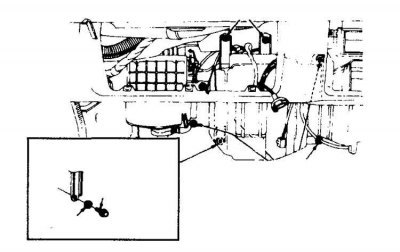

Крепление испарителя на автомобилях серии 80
Детали испарителя автомобилей серии 60, 62
1. Провода; 2. Реле муфты; 3. Держатель; 4. Терморезистор; 5. Расширительный клапан; 6. Трубка с жидким хладагентом; 7. Усилитель; 8. Испаритель; 9. Сквозные уплотнитель; 10. Реле кондиционирования задней части салона

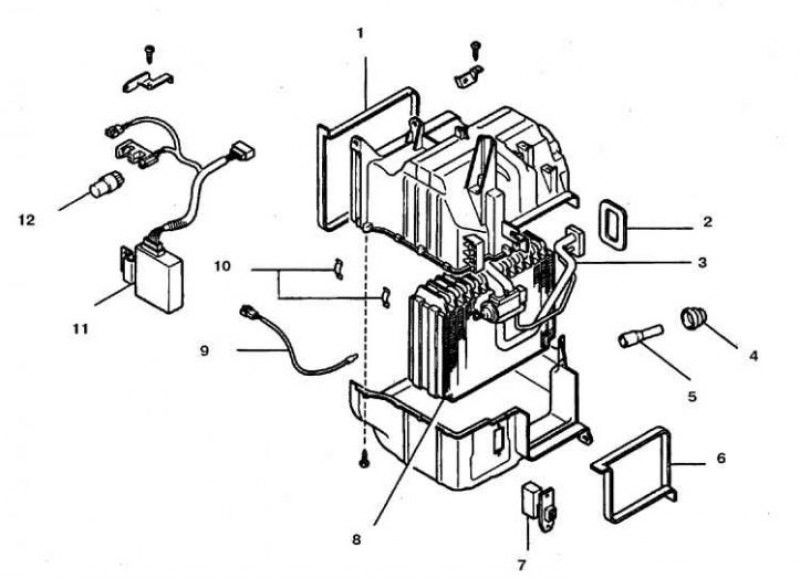

Детали испарителя автомобилей серии 80
1, 2, 6. Уплотнитель; 3. Расширительный клапан; 4. Сквозные уплотнители; 5. Сливной шланг; 7. Резистор; 8. Испаритель; 9. Терморезистор; 10. Скоба; 11. Усилитель; 12. Отсечное реле
Снятие и установка
1. Разгерметизируйте кондиционер и удалите хладагент автосервисе.
2. Снимите перчаточный ящик.

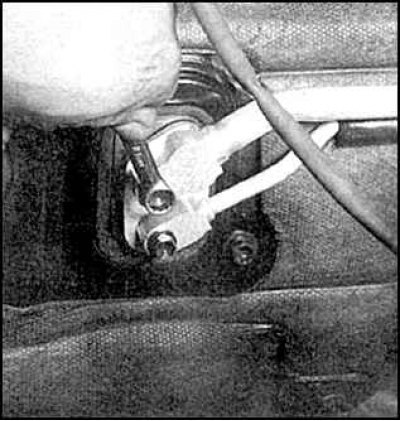

3. Отсоедините трубки кондиционера на перегородке моторного отсека. Отворачивайте штуцера, удерживая ключом ответную часть, чтобы не свернуть трубку.
4. На автомобилях с двигателем 1FZ-FE снимите процессорный блок.
5. Отверните гайки и болты крепления и снимите испаритель.
6. Установите испаритель на стол, отверните винты, снимите защелки, снимите верхнюю и нижнюю половины корпуса испарителя и достаньте испаритель.
7. Достаньте из испарителя терморезистор, отверните болты крепления расширительного клапана и двух коротких трубок подачи и отвода хладагента (см. рис. Болты крепления конденсатора).
8. Очистите испаритель специальной гребенкой и продуйте сжатым воздухом.
9. Если устанавливается новый испаритель, то введите около 40 г свежего масла, рекомендуемого для вашего кондиционера.
10. Далее установка выполняется в обратном порядке.
11. Замените уплотнительное кольцо и прокладки расширительного клапана.
12. Заправьте кондиционер хладагентом в той же мастерской, в которой выполнялись разгерметизация и удаление хладагента.
