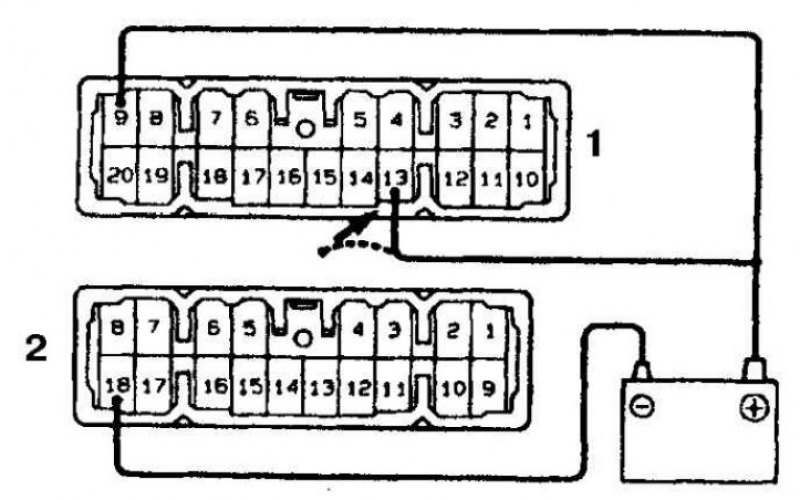

Проверка переключателя кондиционера на автомобилях серии 80
1. Разъем А; 2. Разъем В

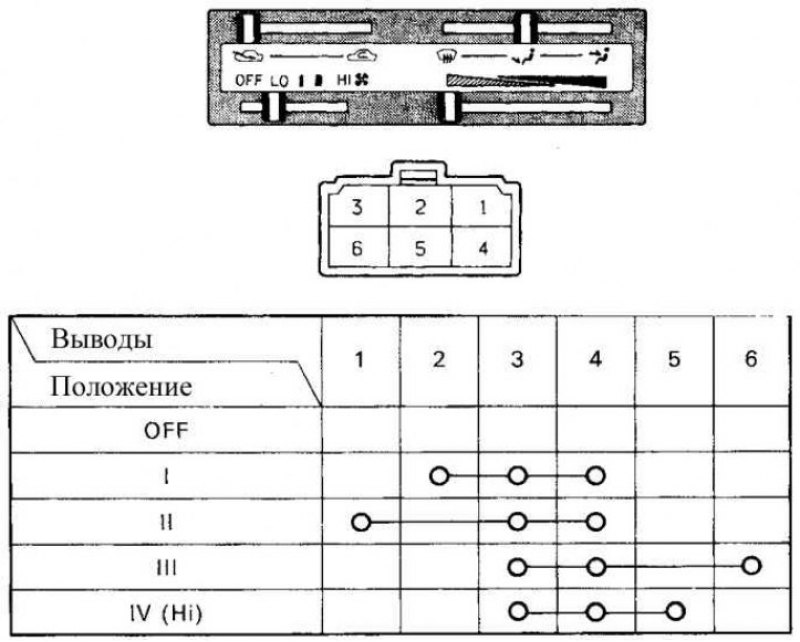

Таблица проверки переключателя отопителя серии 62
Информация скопирована с сайта (www.autoinstruction.ru)

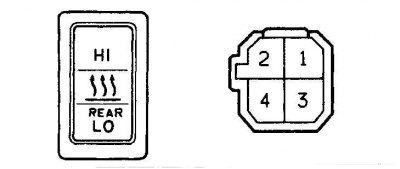

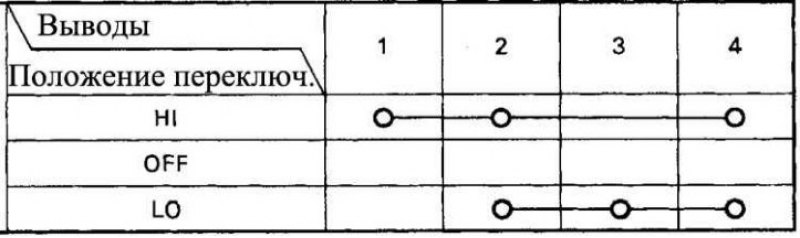

Таблица проверки переключателя заднего отопителя на автомобиле серии 62

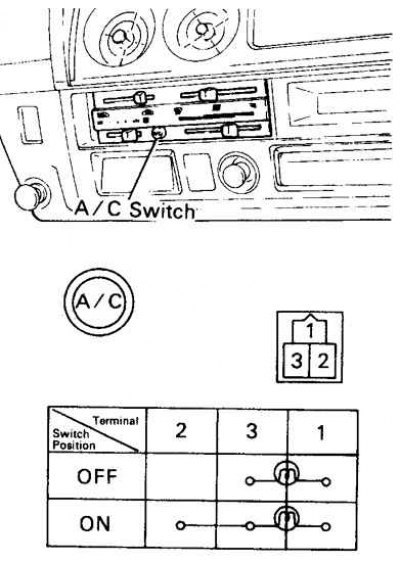

1. Снимите выключатель кондиционера и проверьте замыкание контактов по таблице (для автомобилей серии 60, 62).
2. Проверьте переключатель скорости вращения вентилятора (на автомобилях серии 80).

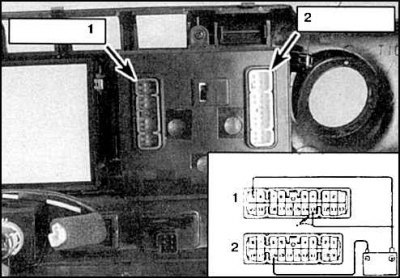

3. Соедините (+) полюс батареи с выводом 9 разъема А, а (-) полюс – с выводом 16 разъема В. Нажмите на каждую кнопку выбора скорости вращения (переведите в положение IN) и убедитесь, что контрольная лампа загорается. При соединении (+) полюса с выводом 13 контрольная лампа пригасает (1 – разъем В, 2 – разъем А).
4. Проверьте переключатель кондиционера (на автомобилях серии 80).
5. Соедините (+) полюс батареи с выводом 9 разъема А, а (-) полюс – с выводом 18 разъема В. Нажмите на кнопку кондиционера (переведите в положение IN) и убедитесь, что контрольная лампа загорается. При соединении (+) полюса с выводом 13 контрольная лампа пригасает (см. рис. Проверка переключателя кондиционера на автомобилях серии 80).
6. Переключатель отопителя проверьте в соответствии с таблицей (см. рис. Таблица проверки переключателя отопителя серии 62).
7. Если работа выключателя отличается, то замените панель управления в сборе.
8. Проверьте переключатель заднего отопителя в соответствии с таблицей (см. рис. Таблица проверки переключателя заднего отопителя на автомобиле серии 62).
9. Если работа выключателя отличается, то замените панель управления в сборе.
