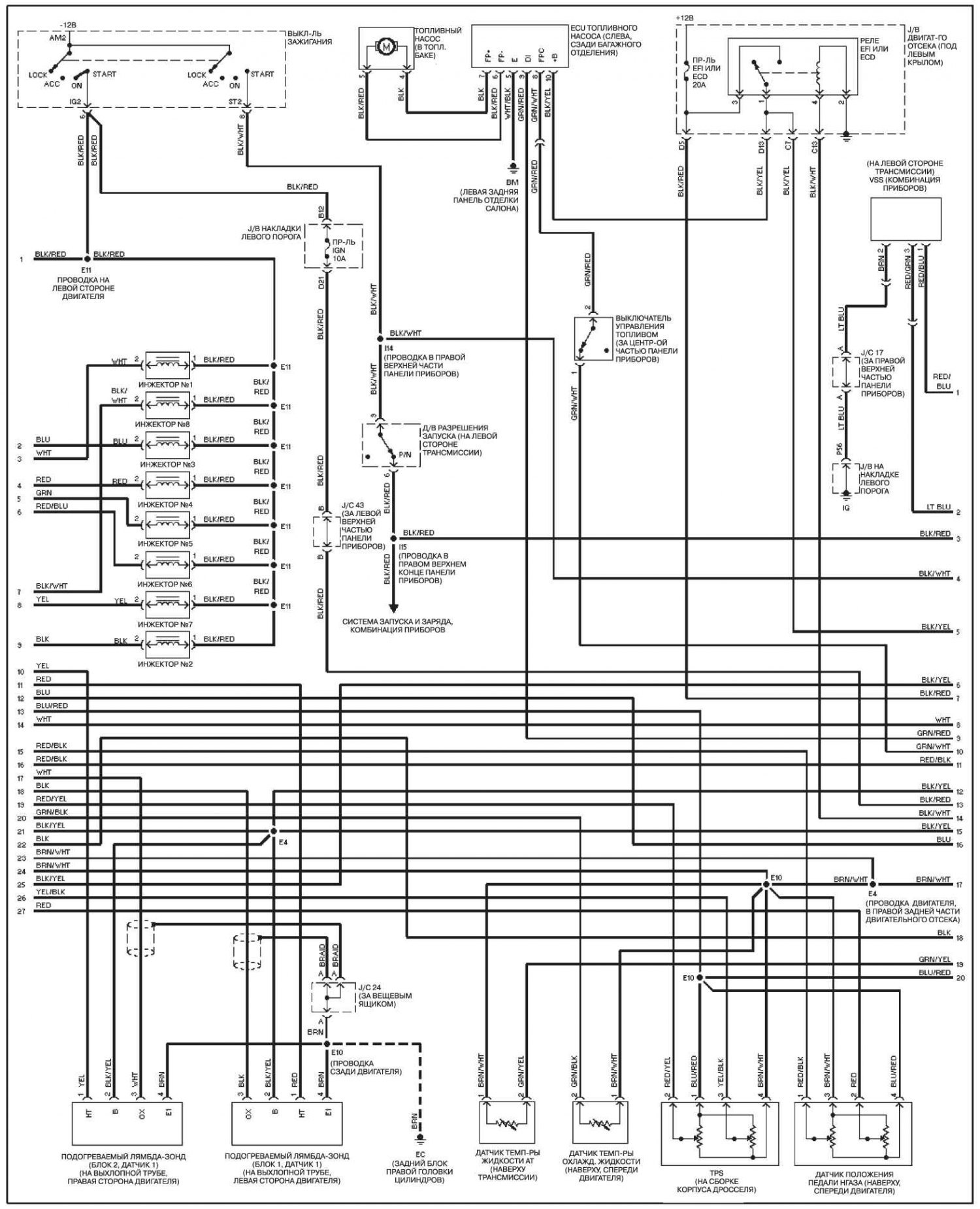

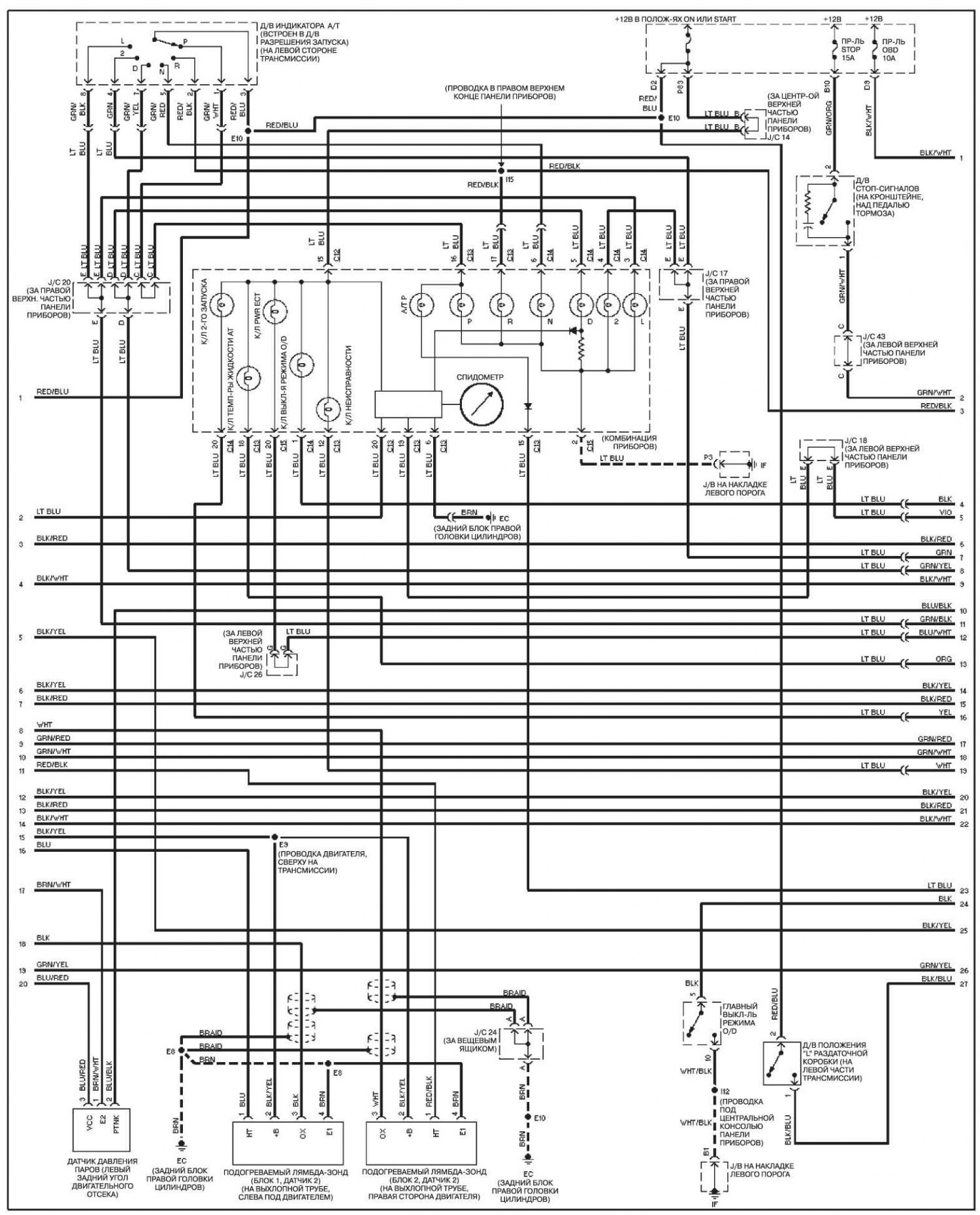

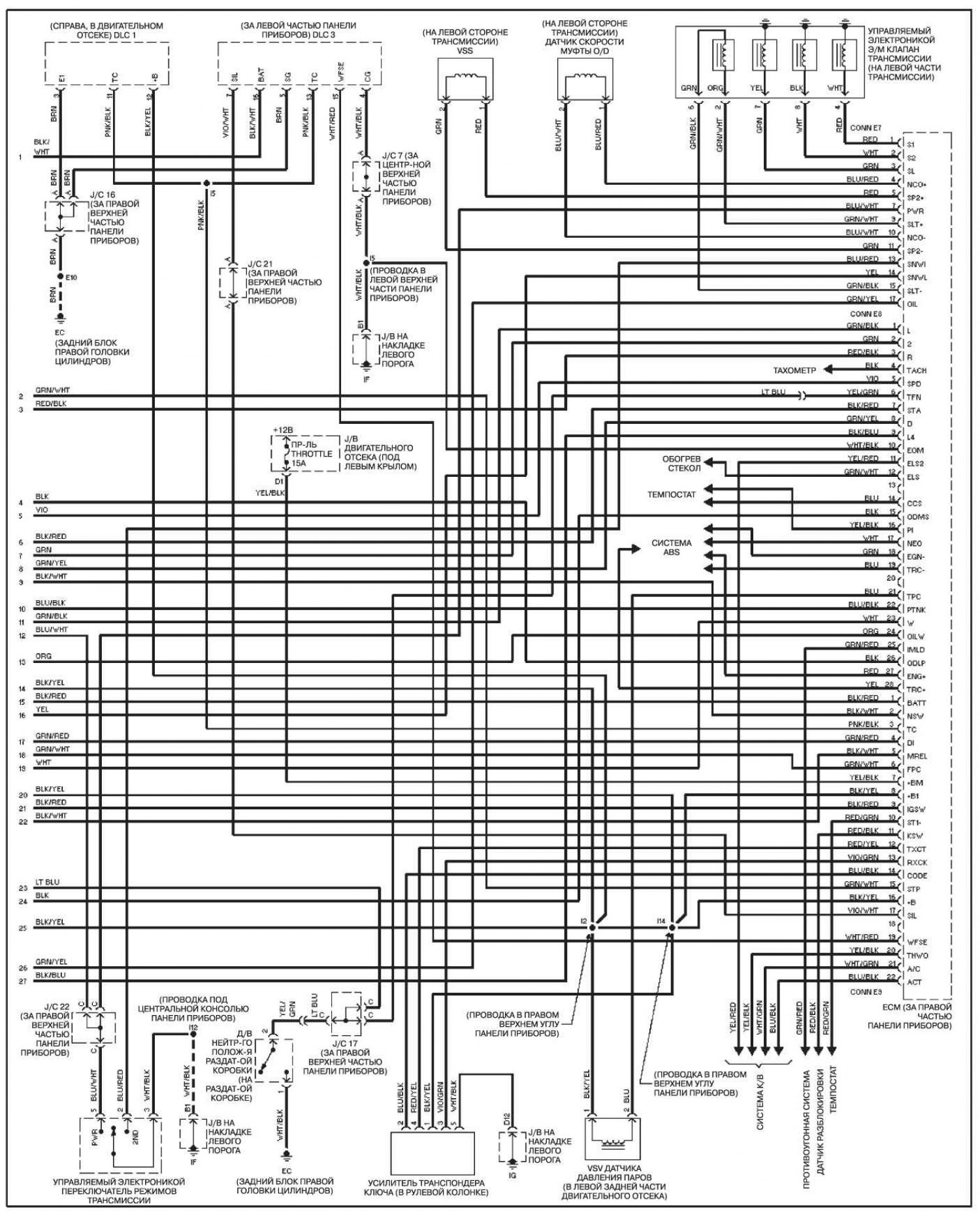

Электросхема системы управления двигателем (Toyota Land Cruiser «J100»)

Система управления двигателем

Открыть большую картинку в новой вкладке »

(Статья перепечатана отсюда: Autoinstruction)

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

Статья проверена экспертом: Анатолий Стопариков
