Ротор
1. При помощи омметра измерьте сопротивление между контактными кольцами коллектора. Величина сопротивления для генератора без электронного регулятора (в холодном состоянии) должна лежать в пределах от 3,9 Ом до 4,1 Ом, а для генератора с электронным регулятором — от 2,8 до 3,0 Ом.
При отсутствии проводимости (сопротивление стремится к бесконечности) замените ротор.
2. Проверьте не замыкает ли обмотка возбуждения (обмотка ротора) на массу. При помощи омметра измерьте сопротивление между контактным кольцом и полюсным наконечником ротора. Сопротивление должно стремиться к бесконечности, в противном случае замените ротор.
3. Проверьте наружные поверхности контактных колец. При наличии шероховатостей, царапин замените ротор. При помощи штангенциркуля измерьте наружный диаметр контактных колец коллектора.
- Номинальный — 32,3 - 32,5 мм
- Минимально допустимый — 32,1 мм
Если диаметр меньше минимального значения, замените ротор.
Статор
1. При помощи омметра проверьте все катушки обмотки стартера на предмет обрывов цепи. Если сопротивление стремится к бесконечности, то замените статор.

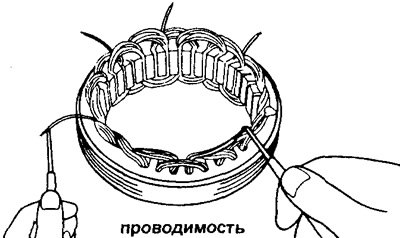

Примечание: на данной операции соответствующие (встречающиеся) выводы проводов должны быть спаяны.

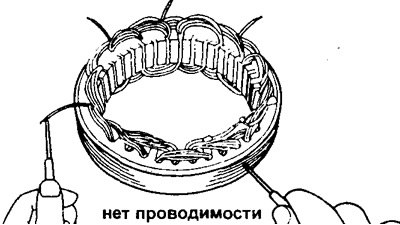

2. Проверьте не замыкаются ли витки обмотки статора на массу. При помощи омметра измерьте сопротивление между проводами обмотки и сердечником статора. При наличии проводимости (обмотка замыкается на массу) замените статор.
Щетки
1. Измерьте длину выступающей части щеток.
Номинальная длина выступающей части щеток для генератора:
- с механическим регулятором — 12,5 мм
- с электронным регулятором — 16,5 мм
Минимально допустимая длина выступающей части щеток — 5,5 мм

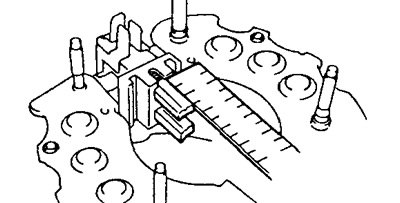

Если длина меньше минимально допустимого значения, замените щетки.
2. Замените щетки (при необходимости).

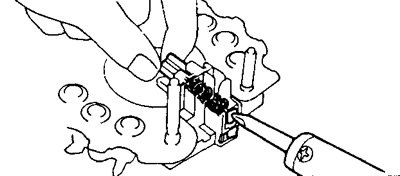

а) Отпаяйте провод щетки и извлеките щетку и пружину.
б) Пропустите провод щетки (новой) через пружину.
в) Установите новую щетку вместе с пружиной в щеткодержатель.

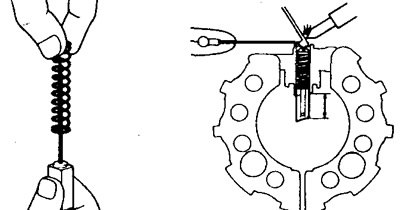

г) Припаяйте провод щетки к выводу щеткодержателя так, чтобы длина выступающей части щетки составляла 12,5 мм для генератора с механическим регулятором напряжения и 16,5 мм для генератора с электронным регулятором напряжения.
д) Проверьте, чтобы щетка плавно перемещалась в щеткодержателе.
е) Откусите кусачками лишнюю часть провода щетки.
Выпрямительный блок
1. Проверьте положительные вентили.
а) Подсоедините один вывод омметра (1) к положительному выводу (шпильке) (2) выпрямительного блока, а другой, поочередно, к другим выводам (3).
б) Поменяйте полярность выводов омметра и повторите предыдущую процедуру.
в) Убедитесь, что в первом случае омметр показывает наличие проводимости, а во втором случае — ее отсутствие.
В противном случае замените выпрямительный блок.

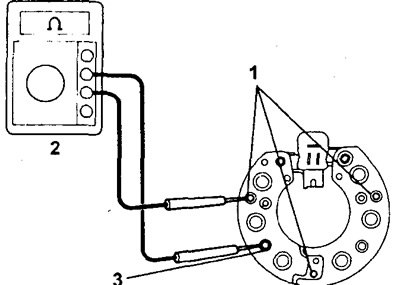

Модели генератора 40А и 45А. 1 - выводы выпрямительного блока; 2 - омметр; 3 - положительный вывод выпрямительного блока (шпилька).

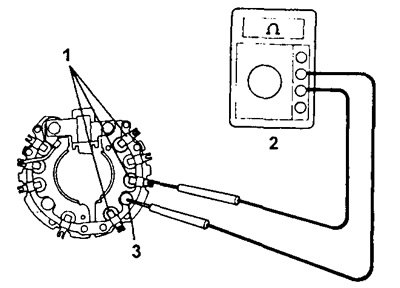

Модели генератора 50А и 55А. 1 - выводы выпрямительного блока; 2 - омметр; 3 - положительный вывод выпрямительного блока (шпилька).
2. Проверьте отрицательные вентили.
а) Подсоедините один вывод омметра (1) к отрицательному выводу (шпильке) (2) выпрямительного блока, а другой, поочередно, к другим выводам (3).
б) Поменяйте полярность выводов омметра и повторите предыдущую процедуру.
в) Убедитесь, что в первом случае омметр показывает наличие проводимости, а во втором случае — ее отсутствие.
В противном случае замените выпрямительный блок.

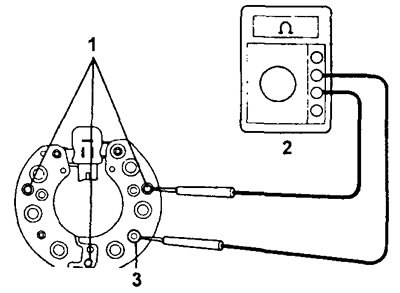

1 - модели генератора 40А и 45А; 2 - выводы выпрямительного блока; 3 - омметр; 4 - отрицательный вывод выпрямительного блока (шпилька).

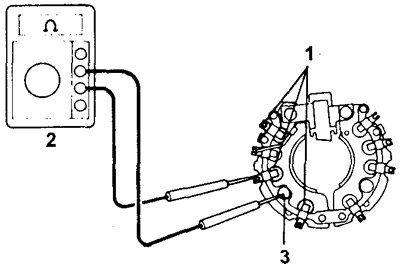

Модели генератора 50А и 55А. 1 - выводы выпрямительного блока; 2 - омметр; 3 - отрицательный вывод выпрямительного блока (шпилька).
Подшипники
Проверьте передний и задний подшипники, убедившись, что они вращаются плавно, без заеданий. В противном случае замените подшипники: для демонтажа переднего подшипника достаточно снять переднюю крышку, а для демонтажа заднего подшипника необходимо использовать подходящий съемник.
