Отверните три винта крышки генератора, затем при помощи отвертки отделите крышку и снимите ее вместе с ротором генератора.
Предупреждение: не нажимайте на обмотку статора.
2. Снимите шкив и вентилятор генератора.
Генератор (стандартная комплектация): 1 - шкив генератора, 2 - вентилятор генератора (модели 50А, 55А), 3 - дистанционная втулка, 4 - крышка генератора со стороны привода, 5 - передний подшипник, 6 - дистанционная втулка (модели 50А, 55А), 7 - стопорное кольцо, 8 - ротор, 9 - задний подшипник, 10 - статор, 11 - вентилятор генератора (модели 40А, 45А), 12 - щетка, 13 - пружина щетки, 14 - выпрямительный блок (генератор с механическим регулятором напряжения), 15 - дистанционная втулка (модели 40А, 45А), 16 - крышка генератора со стороны выпрямительного блока, 17 - изолятор электрического разъема, 18 - держатель провода, 19 - электронный регулятор напряжения, 20 - выпрямительный блок (генератор с электронным регулятором напряжения), 21 - конденсатор, 22 - изоляционная шайба,
♦ - детали, не подлежащие повторному использованию.
Зажмите ротор в тисках с мягкими губками. Отверните гайку шкива, снимите гайку и пружинящую шайбу (гровер). Снимите шкив, вентилятор генератора и дистанционную втулку.
3. Снимите ротор генератора.
Выпрессуйте ротор из крышки генератора со стороны привода. Затем снимите дистанционную втулку и стопорное кольцо (для генератора 40А, 45А) или только дистанционную втулку (для генератора 50А, 55А).
4. Снимите крышку генератора со стороны выпрямительного блока.

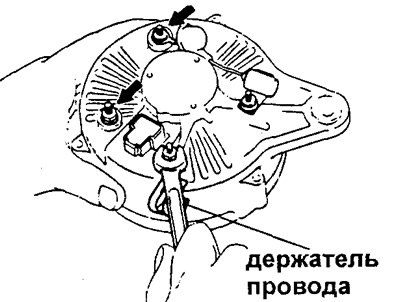

Отверните четыре гайки, снимите конденсатор и два изолятора выводов генератора. Снимите крышку генератора со стороны выпрямительного блока. Снимите две изолирующие шайбы со шпилек выпрямительного блока. Снимите изолирующую шайбу со шпильки щеткодержателя.

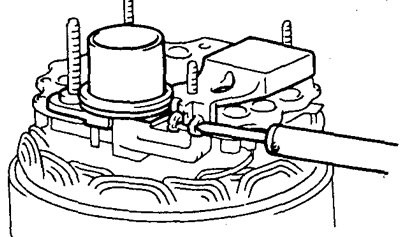

5. (Для генератора с электронным регулятором напряжения). Снимите электронный регулятор напряжения, предварительно зажав вывод регулятора напряжения круглогубцами и отпаяв контакты.
[Материал заимствован у портала AutoInstruction]

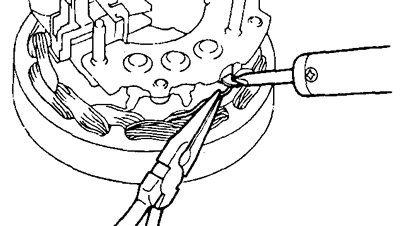

6. Снимите выпрямительный блок, предварительно зажав вывод блока круглогубцами и отпаяв провода от выпрямительного блока.
Предупреждение: предохраняйте вентили выпрямительного блока от нагрева.
