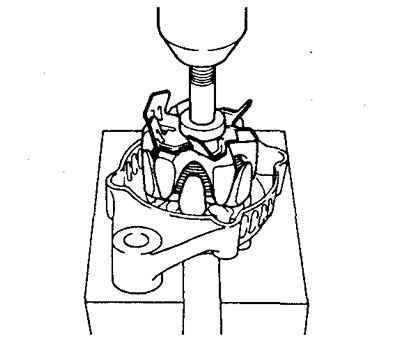

а) При помощи пресса запрессуйте ротор вместе с волнистой стопорной шайбой в заднюю крышку генератора.
б) Соберите крышку генератора со стороны привода и заднюю крышку (со стороны выпрямительного блока).
в) (Для моделей генераторов 40А, 45А и 50А). Убедитесь, что провода не касаются задней крышки генератора (со стороны выпрямительного блока).
г) Заверните 2 болта и 2 гайки (для моделей 40А, 45А и 50А) или 4 гайки (для моделей 55А, 60А и 70А).
2. Установите шкив генератора.
а) Установите шкив на вал генератора и заверните рукой гайку шкива.

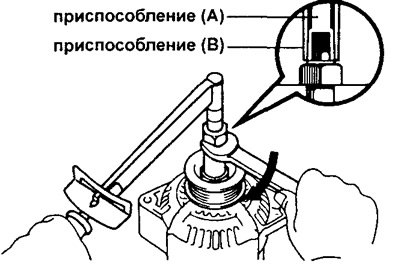

б) Удерживая спецприспособление (А) динамометрическим ключом, затяните рычаг (В) по часовой стрелке.
Оригинал опубликован на онлайн-портале [www.autoinstruction.ru]
- Момент затяжки — 39 Нм
в) Убедитесь, что спецприспособление (А) надежно зафиксировано на валу ротора.

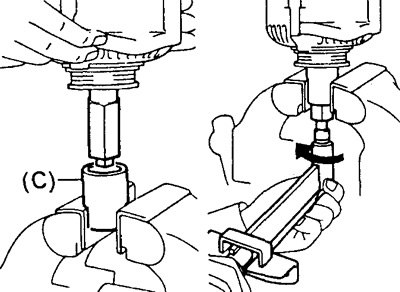

г) Зажмите спецприспособление (С) в тисках и установите в него генератор, как показано на рисунке.
д) Затяните гайку шкива генератора, повернув спецприспособление (А) в направлении, указанном на рисунке.
- Момент затяжки — 110 Нм
е) Выньте генератор из спецприспособления (С) и снимите с него ранее установленные приспособления (А и В).

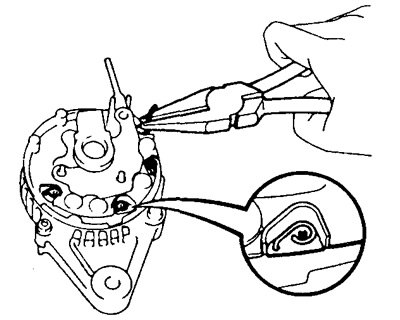

3. Установите выпрямительный блок (Для моделей генераторов 40А, 45А и 50А). Установите выпрямительный блок. Подогните 4 провода обмотки статора, как показано на рисунке.
Заверните 4 винта крепления выпрямительного блока.

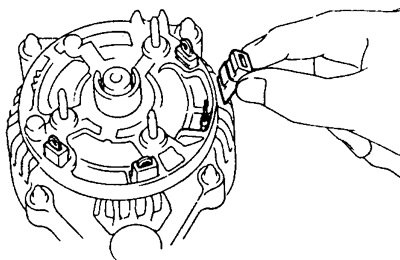

(Для моделей генераторов 55А, 60А и 70А). Установите 4 резиновых изолятора на выводы проводов обмотки статора.

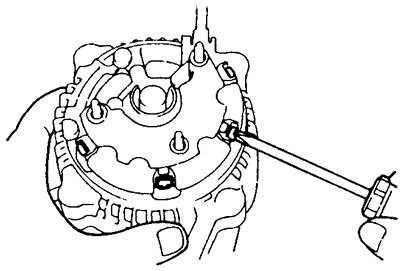

Установите выпрямительный блок и заверните 4 винта.
4. Установите щеткодержатель и электронный регулятор напряжения.
а) Установите крышку щеткодержателя на щеткодержатель.

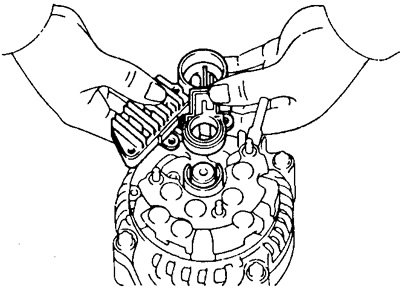

б) Установите горизонтально электронный регулятор напряжения и щеткодержатель, как показано на рисунке.
в) Закрутите 5 винтов.

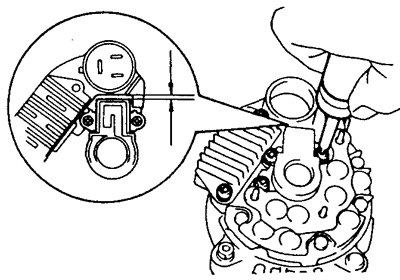

г) Проверьте, чтобы зазор между щеткодержателем и контактным кольцом составлял не менее 1 мм.
д) Установите крышку щеткодержателя на крышку генератора со стороны выпрямительного блока.

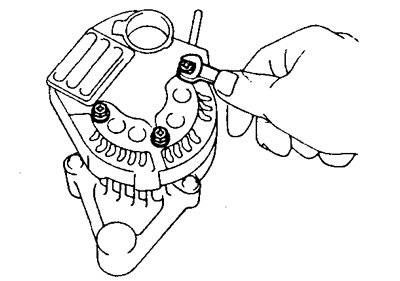

5. Установите заднюю крышку генератора, заверните три болта (для моделей 40А, 45А и 50А) или гайки (для моделей 55А, 60А и 70А). Закрепите гайкой изолятор электрического вывода генератора.
6. Проверьте, чтобы ротор вращался свободно.
