Снятие водяного насоса
1. Слейте охлаждающую жидкость (см. соответствующий параграф).
2. Снимите приводные ремни.

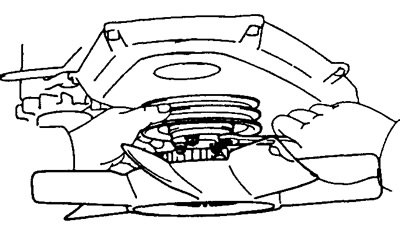

3. Снимите вентилятор, гидромуфту и шкив водяного насоса. Снимите четыре гайки крепления гидромуфты к шкиву, далее снимите вентилятор, узел гидромуфты и шкив.
4. Снимите шкив коленчатого вала и крышку № 1 ремня привода ГРМ (см. главу "Механическая часть").

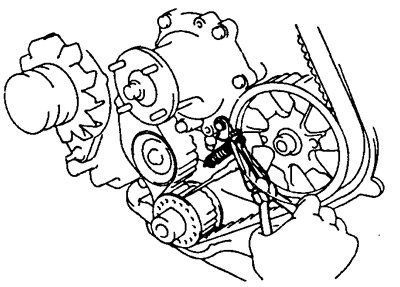

5. Используя острогубцы снимите натяжную пружину ремня привода ГРМ.
6. Снимите водяной насос.

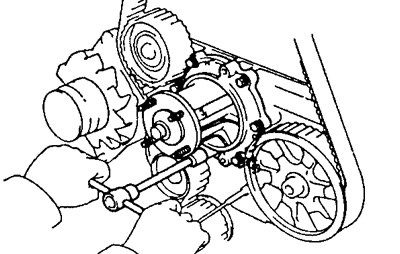

Снимите шесть болтов, кронштейн натяжной пружины, водяной насос и прокладку.
Контроль состояния и ремонт составных частей водяного насоса
Проверьте водяной насос.

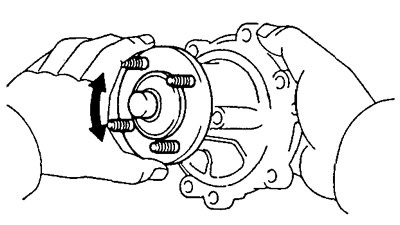

Поворачивая шкив, проверьте плавность и бесшумность движения подшипников водяного насоса. Если необходимо, замените водяной насос.

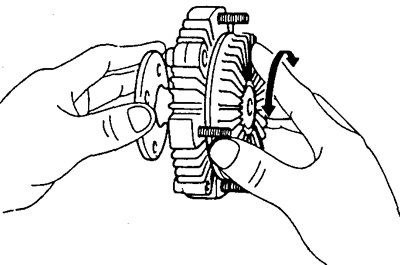

2. Проверьте вязкостную муфту на наличие повреждений и утечки силиконового масла. Если необходимо, замените гидромуфту.
3. Замените опору шкива.

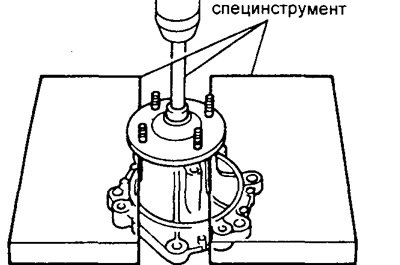

а) Используя специнструмент и пресс, выпрессуйте вал из подшипника и снимите опору шкива.

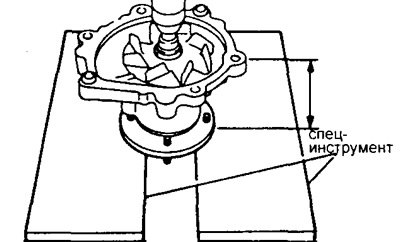

б) Используя специнструмент и пресс, выпрессуйте вал из подшипника и установите новую опору шкива на расстоянии 76,5 - 77,5 мм между опорой шкива и корпусом насоса.
Установка водяного насоса
1. Установите водяной насос.

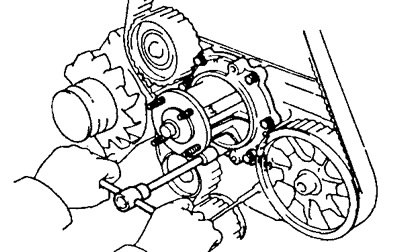

Установите новую прокладку, водяной насос и кронштейн пружины натяжения с шестью болтами.
- Момент затяжки — 23 Нм

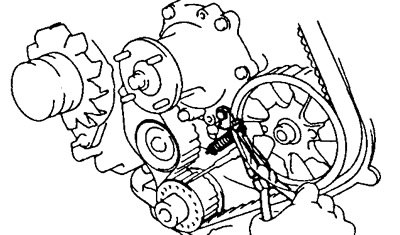

2. Используя острогубцы, установите натяжную пружину ремня привода ГРМ.
3. Установите переднюю крышку ремня привода ГРМ и шкив коленчатого вала (см. соответствующий раздел).

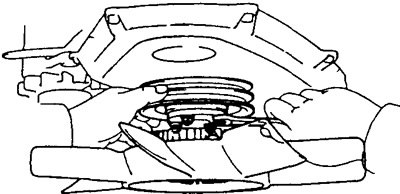

4. Установите шкив водяного насоса, гидромуфту и вентилятор.
5. Установите приводные ремни.
6. Залейте охлаждающую жидкость двигателя (см. соответствующий параграф).
7. Запустите двигатель и убедитесь в отсутствии утечек.
